바이오제조 공정의 핵심, 압력·유량 제어 솔루션
식음료 및 바이오 의약품 제조 산업에서 CIP(Cleaning in Place)와 SIP(Sterilization in Place)는
품질과 안전을 보장하는 필수 공정입니다.
CIP는 배관 및 공정 장비 등 설비를 분리하지 않고 내부를 세정하는 공정이며,
SIP는 내부를 고온 증기로 멸균하는 공정입니다.
이 두 공정은 배치(batch) 간 교차오염 방지, 품질 일관성 유지,
GMP(우수 제조관리기준) 준수 등을 위해 필수적으로 적용됩니다.
과도한 세정액 사용, 오랜 세정 시간, 불완전한 멸균 등은 생산성 저하로 이어질 수 있습니다.
이러한 문제의 해결과 공정의 효율성을 높이는 데 있어 가장 중요한 기술 중 하나가 바로
정밀한 유량 및 압력 제어입니다.
공정 개요 – 유량 및 압력 제어 공정 순서
[세정 준비] → [세정(CIP)] → [세정 헹굼] → [멸균(SIP)] → [멸균 유지] → [증기 배출] → [건조/에어 퍼지]
CIP / SIP 공정의 유량 및 압력 제어는
📌 세정 및 멸균 효율 극대화
📌 제품 품질과 규제 요건 충족
📌 설비 보호 및 수명 연장
📌 운영비용 절감
📌 공정 반복성과 자동화 지원
의 효과를 가져옵니다.
| 공정단계 | 유량 및 압력 제어 목적 |
| 세정액 또는 증기 공급 시작 전 | 시스템 초기 압력 설정 및 안전 점검 (과압 방지, 누설 방지) |
| 세정 공정(CIP) | 세정액이 설비 내 모든 표면을 균일하게 흐르도록 유도하여 오염물 제거 |
| 멸균 공정(SIP) | 고온 증기의 압력을 일정하게 유지하여 멸균 온도 및 시간 조건 충족 |
| 배관/탱크 내 유지 압력 | 교차오염 방지 및 무균 상태 유지 (공정 중 외기 유입 방지) |
| 건조기 히팅 스팀 라인 | 제품 수분율 제어 및 균일한 건조 효율 확보 |
| 보일러 전단 라인 | 스팀 생산 효율 최적화, 에너지 사용량 분석 및 관리 |
| 안전밸브/릴리프밸브 제어 | 과압 발생 시 설비 보호 및 안전 확보 |
| 종료 단계 | 세정 후 공기/질소로 라인 드라이, 압력 안정화로 제품 준비 상태 유지 |

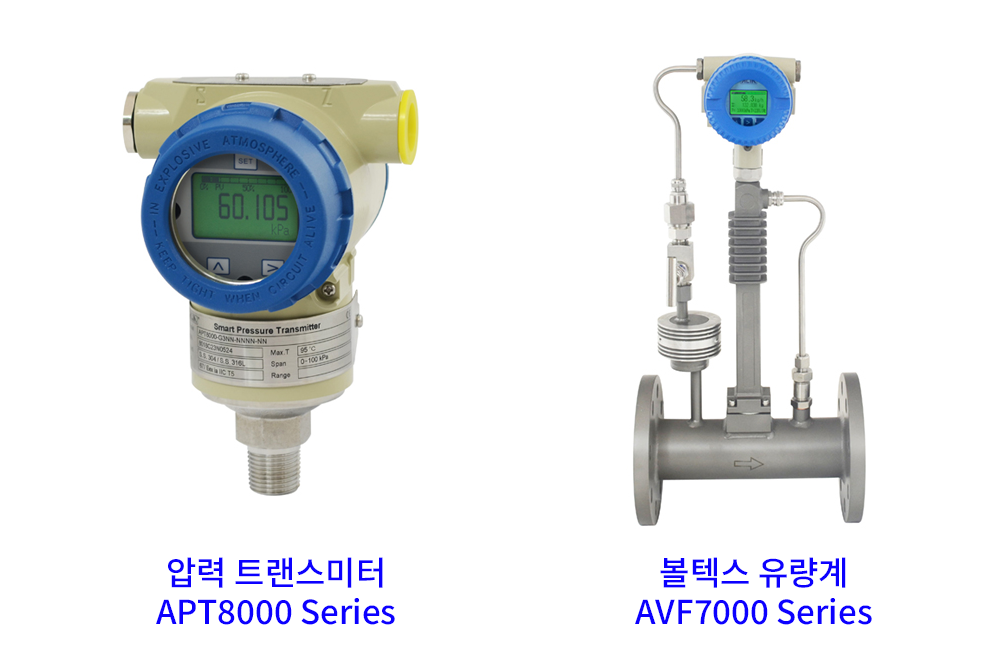

추천 솔루션1: APT8000 Series 압력 트랜스미터
APT8000 Series는 액체, 가스, 증기의 압력, 절대 압력 및 진공을 측정하는
산업용 압력 트랜스미터입니다.
나사산 타입의 연결부, HART 통신 및 4-20mA 출력이 가능한 사양입니다.
제품 사양 요약
| 항목 | 내용 |
| 측정 유체 | 액체, 기체, 증기 (Liquid, Gas, Vapor) |
| 측정 압력 종류 | 절대압, 게이지압, 차압, 진공 |
| 측정 범위 | 010 kPa ~ 030 kPa (최소) 032 MPa ~ 070 MPa (최대) |
| 정확도 | ±0.075% of span |
| 작동 온도 | -25 ~ 95 ℃ |
| 최대 압력 | 70 MPa |
| 재질 | 센서부 및 하우징: SS304 / SS316 다이어프램: SS316 또는 Tantalum |
| 프로세스 커넥션 | 1/2” NPT, 1/2” BSPP |
| 출력 신호 | 4-20 mA (2-wire), HART Protocol |
| 전원 | 9~36 VDC |
| 디지털 통신 | HART 프로토콜 |
추천 솔루션2: AVF7000 Series 볼텍스 유량계
AVF7000 Series는 파이프에 흐르는 고온 증기 및
다양한 가스/액체를 포함한 CIP/SIP 및
일반 산업 공정의 유량 제어에 적합합니다.
주요 사양 정리
| 항목 | 내용 |
| 측정 유체 | 액체, 기체, 증기 (Liquid, Gas, Steam) |
| 측정 범위 | 증기: 1.6 ~ 540,000 kg/h 가스: 3 ~ 46,000 m³/h 액체: 0.3 ~ 4950 m³/h |
| 정확도 | 액체: ±0.7% of reading 가스/증기: ±1.0% of reading |
| 재질 | 센서부 : Stainless Steel 304 / 316 하우징 : Aluminum Alloy |
| 배관 연결 사이즈 | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500 mm |
| 공정 연결 | Flange / Wafer |
| 유체 온도 | 기본: -40 ~ 280 ℃ 옵션: -40 ~ 420 ℃ |
| 허용 압력 | 78 kgf/cm² |
| IP 보호 등급 | IP67 |
| 출력 신호 | 4-20 mA (2-Wire, HART signal), Scaled Pulse |
| 통신 | HART 또는 RS485 (MODBUS RTU) |
| 케이블 인입구 | 표준: M20 * 1.5 / 옵션: 1/2” NPTF |
| 전원 공급 | 12~32 VDC 또는 Ni-MH 배터리 (3년 사용 수명) |
납기
재고 보유한 모델인 경우 일주일 이내 납기
원하는 사양과 사이즈, 추가 옵션에 맞추어 주문제작하는 경우 8주 정도 납기일 소요됩니다.
금액
사이즈 별, 사양별 금액이 달라 견적요청해 주시면 최적의 솔루션과 단가로 대응해 드리겠습니다.
아래 연락처로 연락 주시면 현장에 최적화된 제품과 서비스를 확인하실 수 있습니다.
바이오 의약품 제조를 위한 CIP, SIP 공정 관리 솔루션으로
압력 및 유량 제어용 계측장비를 소개해 드렸습니다.
제약 시설의 제품 품질과 운영 효율을 높이는 제어장비가 필요하시다면,
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
