CIP 세척에 강한 세니터리 버터플라이 밸브 선택 기준

산업 현장에서 밸브는 단순한 개폐 장치가 아니라
공정 안정성, 위생 관리, 유지보수 비용을 좌우하는 핵심 설비입니다.



특히 젤리·푸딩과 같은 식품 공정에서는
충진액과 CIP 세척이 반복되며
밸브 내구성에 대한 요구 수준이 매우 높습니다.



젤리·푸딩 식품 공정, 왜 밸브 내구성이 중요한가

최근 한 식품 제조사에서
세니터리 배관의 버터플라이 자동밸브를 내구성 문제로 교체 검토 중이라는 문의를 주셨습니다.



이번 글에서는
CIP 세척에 강한 세니터리 버터플라이 밸브 선택 기준을 중심으로
현장에서 반드시 체크해야 할 포인트를 정리해 보겠습니다.



젤리·푸딩 공정 밸브, 왜 수명이 짧아질까?

해당 공정의 조건은 다음과 같았습니다.

• 유체
  • 알카리·산 성분이 포함된 충진액
  • 물보다 비중이 높은 점성 유체
  • CIP 세척용 산·알카리 약품 반복 사용
• 운전 조건
  • 최대 온도: 95℃
  • 최대 압력: 4 bar
  • 유량: 약 3,000 L/h
• 문제점
  • 씰, 액세서리 교체 주기 짧음
  • CIP 반복 후 밸브 동작 불량 발생

이런 환경에서는
일반 세니터리 밸브를 사용할 경우
씰 팽윤, 경화, 크랙 → 누설 → 조기 교체로 이어지기 쉽습니다.

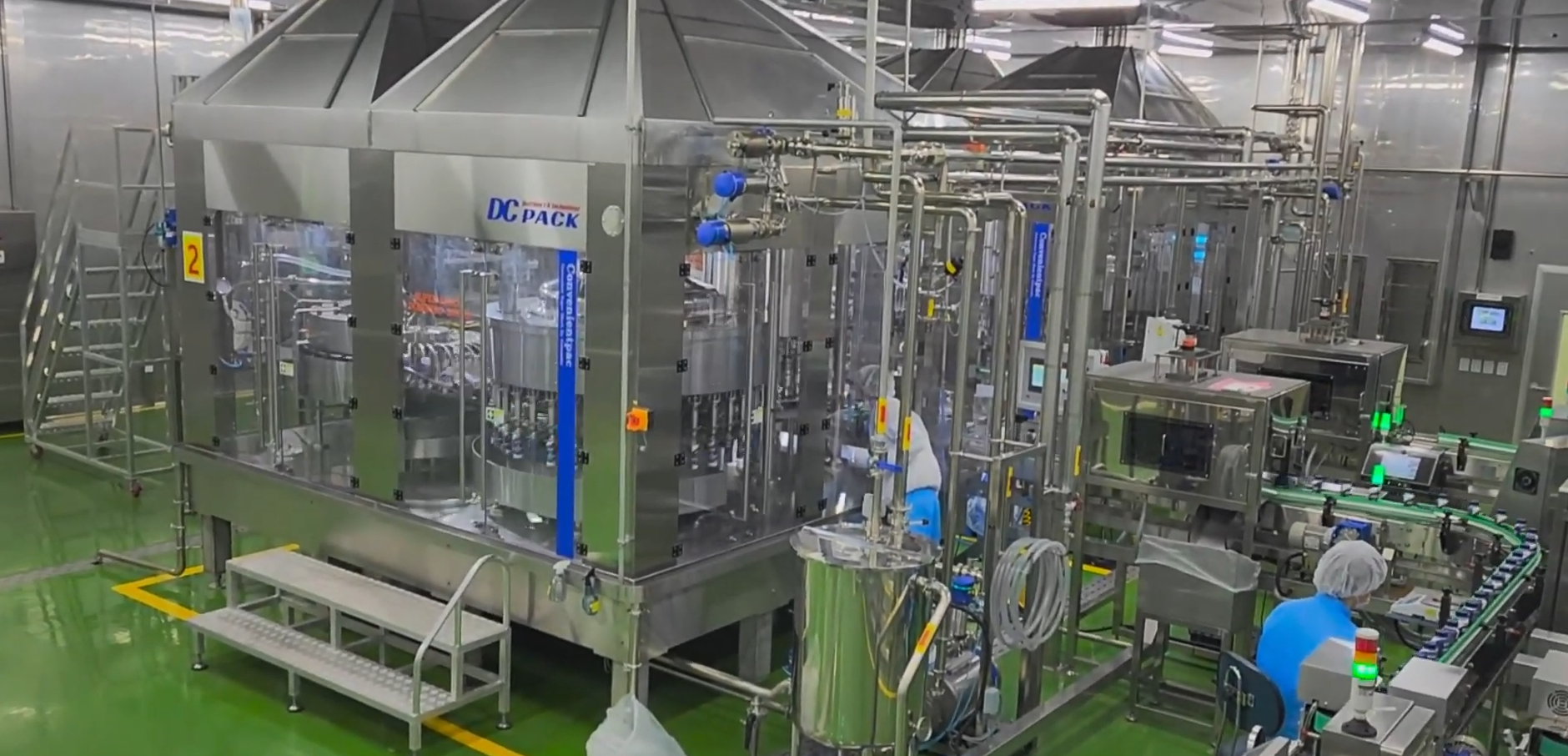

식품공정에 사용하는 밸브

CIP 세척에 강한 세니터리 버터플라이 밸브 선택 기준

1. 씰(Seal) 재질 – 내약품성이 핵심

CIP 공정이 잦은 식품 라인에서는
씰 재질 선택이 밸브 수명을 좌우합니다.

• EPDM
  • 알카리 계열 세척에 강함
  • 식품·CIP 공정에서 가장 일반적
• FKM(Viton)
  • 산 계열에 강하지만 고온·증기 반복 시 경화 가능성
• PTFE 계열
  • 산·알카리 모두 우수한 내화학성
  • 고내구 사양에 적합

산·알카리 혼용 CIP 공정이라면
단순 식품용이 아닌 ‘내약품 검증 씰’ 적용 여부를 반드시 확인해야 합니다.

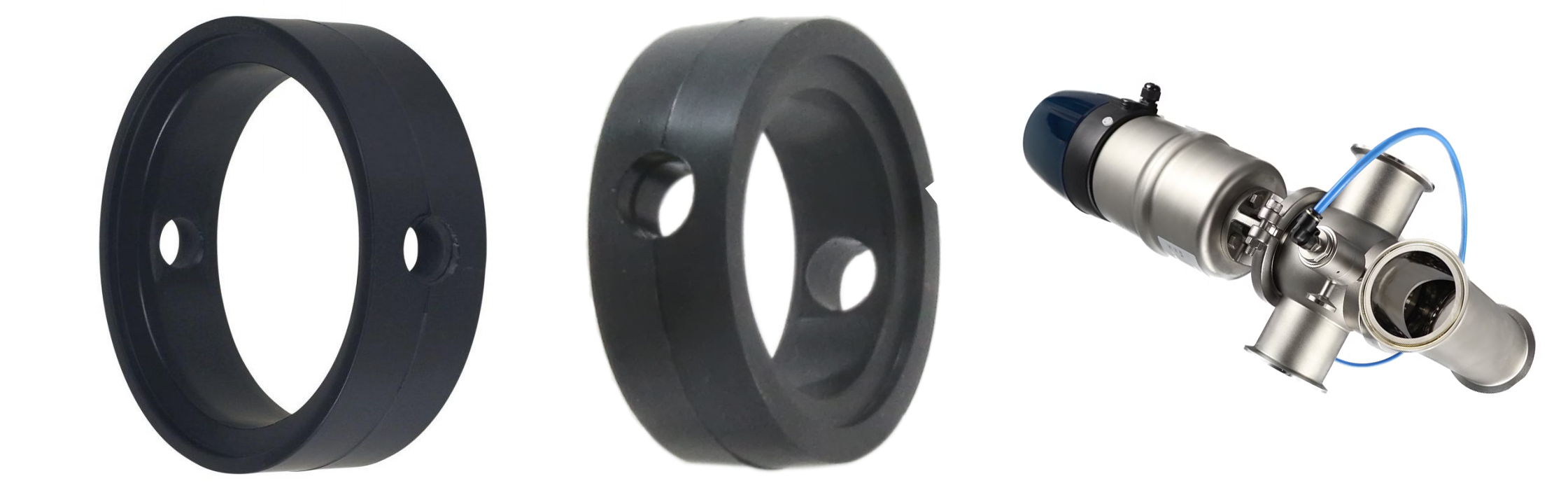

밸브 씰(Seal)재질

2. 밸브 바디·디스크 재질 – 위생과 내구성의 기본

• SUS316L 적용 여부
• 내부 표면 거칠기(Ra) 관리
• CIP 약품 잔류 없이 세척 가능한 구조

표면 마감이 불량할 경우
미세한 스크래치에 잔류물이 남아
위생 리스크 + 세척 횟수 증가로 이어집니다.



3. 자동밸브 액추에이터 – CIP 환경에서도 보호되는가

자동밸브의 경우
밸브 본체뿐 아니라 액추에이터와 액세서리 내구성도 중요합니다.

• CIP 세척수 유입 방지 구조
• 습기·약품 환경 대응 보호 등급
• 리미트 스위치, 솔레노이드 밸브 내약품성

액추에이터 보호가 부족하면
밸브는 멀쩡해도 제어 불량으로 전체 교체가 발생할 수 있습니다.



이런 공정에는 ‘고내구 사양’이 필요합니다

• 산·알카리 CIP 세척이 매일 반복되는 라인
• 충진액 비중이 높아 밸브 디스크 부하가 큰 공정
• 온도 90℃ 이상 세척 조건
• 밸브 교체로 라인 정지가 잦은 현장

이런 경우
초기 비용보다 교체 주기 단축 여부가 훨씬 중요합니다.

식품 공정 자동화 라인

씨엠솔루션의 세니터리 밸브 제안 방식

씨엠솔루션은

• 유체 성분 분석 (산·알카리·약품)
• CIP 조건(온도·세척 빈도) 검토
• 씰·재질·액추에이터 내구성 종합 검토
• 실제 식품 공정 적용 사례 기반 사양 제안

을 통해
교체 주기를 줄이고, 라인 정지를 최소화하는 방향으로 접근합니다.



젤리·푸딩 식품 공정에서의 밸브 문제는
단순 부품 문제가 아니라 공정 신뢰성의 문제입니다.

CIP 세척 환경이라면
내약품·내열·내구성 기준을 먼저 확인하는 것을 추천합니다.

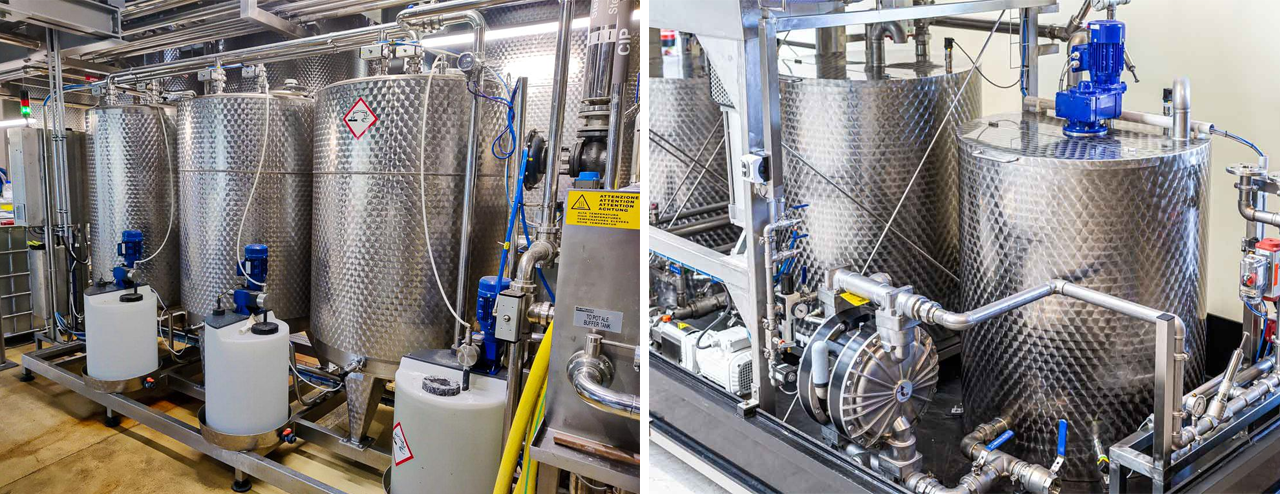

Cleaning in place systems



---

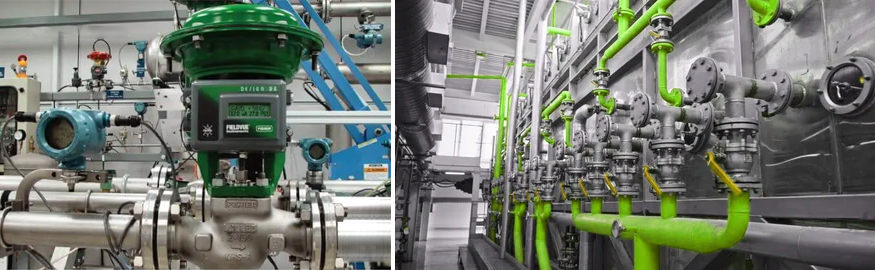

액체·기체·식품·화학 공정까지
