RTD부터 Thermocouple까지, ATT1000 Series 스마트 온도 트랜스미터

산업 공정에서 발생하는 온도 계측 문제를 해결하는 스마트 솔루션

산업 현장에서 온도는 공정 품질과 설비 안전을 결정하는 핵심 변수입니다.



하지만 실제 현장에서는 센서 종류의 다양성, 신호 노이즈, 설치 환경, 유지보수 문제 등으로 인해
정확하고 안정적인 온도 데이터를 확보하기 어려운 경우가 많습니다.



이러한 문제를 해결하기 위해서는
단순 센서가 아닌 신호를 안정적으로 처리하고 통합 관리할 수 있는

스마트 온도 트랜스미터의 도입이 필수적입니다.

공정 개요 – 온도 데이터 기반 설비 안정화

온도 계측 시스템은 다음과 같은 구조로 운영됩니다.



[온도 센서(T/C, RTD)] → [온도 트랜스미터] → [4-20mA / HART 신호 전송] → [DCS/PLC] → [공정 제어 및 모니터링]



온도 트랜스미터는 센서에서 발생한 미세 신호를

표준 신호(4-20mA)로 변환하여

제어 시스템으로 전달하는 온도 전송기입니다.



기존 온도 계측의 한계

현장에서 흔히 발생하는 문제는 다음과 같습니다.

• 다양한 센서 타입 혼용 → 호환 문제
• 신호 노이즈 및 거리 증가 → 정확도 저하
• 현장 설정 어려움 → 유지보수 비효율
• 온도 변화에 따른 신호 드리프트 발생

이러한 문제는 결국

공정 품질 저하, 설비 오작동, 유지보수 비용 증가로 이어집니다.

스마트 온도 트랜스미터 ATT1000 Series

ATT1000 Series는

다양한 온도 센서 입력을 하나로 통합하고

고정밀 신호 변환 및 디지털 통신 기능을 제공하는

스마트 온도 트랜스미터로, 일반적으로 지시부, 기록계, 전자 컴퓨터 등과 함께 사용됩니다.
다양한 생산 공정 중에 액체, 증기, 가스 유체의 온도를 직접 측정할 수 있습니다

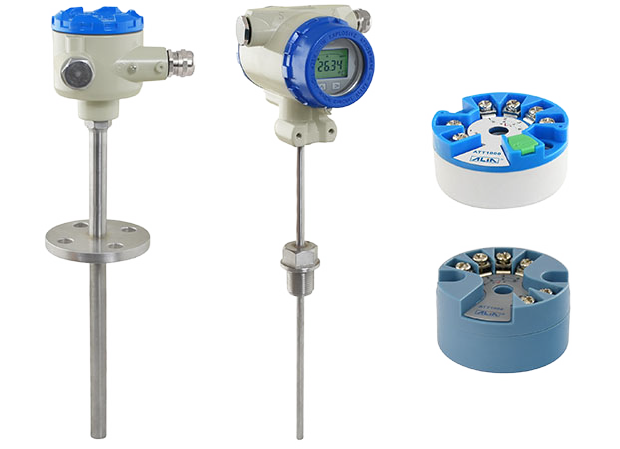

Smart Temperature Transmitter ATT1000 Series

온도 트랜스미터 핵심 기능 및 역할

1. 다양한 센서 입력 지원 (Universal Input)
Thermocouple, RTD, mV, Resistance 등 다양한 입력 신호를 하나의 장비로 처리

2. 고정밀 온도 측정
정확도 ±0.1%로 공정 온도 데이터를 안정적으로 확보

3. HART 통신 지원
현장 및 원격에서 파라미터 설정 및 진단 가능

4. 빠른 응답 속도
약 100ms 응답으로 실시간 공정 제어 대응

5. 현장 설정 기능
키패드 또는 HART를 통한 간편 설정 및 Zero Calibration 지원

6. 방폭 및 산업 환경 대응
Explosion-proof 및 IP67 등급으로 가혹한 환경에서도 안정적 운용



추천 솔루션: Smart Temperature Transmitter ATT1000

ATT1000 Series는

Universal Input 기반의 스마트 온도 트랜스미터로,

현장의 다양한 온도 계측 문제를 하나의 장비로 해결할 수 있습니다.

입력 신호	Thermocouple (K, S, B, E, J, T, R, N) / RTD (PT100 등) / mV / Resistance
입력 방식	Universal Input (다양한 센서 통합 지원)
출력 신호	4-20 mA (2-Wire) + HART Communication
정확도	±0.1% of Span
장기 안정성	±0.1% / 2년
응답 속도	약 100 ms
업데이트 속도	90 ms
전원 공급	9 ~ 36 VDC
표시부	백라이트 LCD (각도 조절 가능)
설정 방식	HART / Keypad / PC Software (USB)
절연	Input / Output / GND 간 480 VDC 절연
보호 등급	IP67
방폭 인증	Ex d IIB T5 / Intrinsically Safe (EEx ia IIC T5)
사용 온도	-25 ~ +85 ℃ (Ambient)
하우징 재질	알루미늄 합금 (방수/방진 코팅)
설치 방식	Direct Mount / 2" Pipe Bracket
출력 안정성	전원 변동 영향 ±0.005% / V
댐핑 기능	0 ~ 32초 설정 가능



온도 트랜스미터는 다양한 산업현장에서

온도 수집과 다양한 센서 통합 및 데이터를 표준화할 수 있으며,

신호 변환 및 전송으로 시스템과 연동이 가능합니다.



DCS/PLC 기반 온도 제어로 스마트한 공정 제어가 가능하며,

설비 보호 과열 방지 및 공정 안정화를 이룰 수 있습니다.



납기 및 견적 안내

• 재고 보유 모델: 1주 이내 납품 가능
• 주문제작 모델: 브랜드에 따라 최대 4~8주 소요
  ※ 현장 환경, 유체, 통신 등 옵션에 따라 맞춤형 견적 제공

---
