고점도 액체의 실제 부피 유량 측정 솔루션

잉크 제조와 같은 고점도 액체 공정에서는
정확한 원재료 계량이 제품의 품질 유지, 불량률 감소, 일관된 생산성 확보를 위한 핵심입니다.



예를 들어, 소나무 송진으로 만든 바니스나 안료, 고점도의 보조제는 점도가 다르기 때문에,
일반적인 유량계로는 오차가 크거나 흐름 자체가 원활하지 않을 수 있습니다.

고점도 액체 유량측정 솔루션 용적식 유량계(Positive Displacement Flow Meter)

고점도 액체의 정밀 유량 측정을 위한 최적 솔루션

고점도 액체는 흐름이 원활하지 않아 이송 시 높은 저항이 발생하며,
낮은 압력으로는 운송이 어려운 경우가 많아 고압 펌프를 사용하게 됩니다.



예를 들어, 구리스나 실리콘처럼 점도가 매우 높은 유체는
고압 라인을 필요로 하며, 굳어짐을 방지하기 위해 고온으로 유지해야 하는 경우도 많습니다.



이러한 고온·고압 환경에서도 안정적이고 정밀하게 유량을 측정할 수 있는 최적의 계측 솔루션이 바로
용적식 유량계 (Positive Displacement Flow Meter)입니다.

추천 솔루션: 용적식 유량계 (Positive Displacement Flow Meter)

초콜릿, 페인트와 같이 고점도(high viscosity)의 액체 공정에는
저압부터 고압까지 넓은 압력 범위를 가진 용적식 유량계가 적합합니다.

✔ 점도에 영향받지 않는 고정밀 측정
✔ 낮은 유량부터 대유량까지 선택 가능
✔ 저압~고압 범위까지 적용 가능
✔ 청정 유체뿐 아니라 점성이 높은 페인트·초콜릿·오일 등 측정 가능

용적식 유량계의 구조

용적식 유량계의 종류 중 하나인 오벌기어식 유량계(Oval Gear Flow Meter)는
유체가 유량계 내부로 유입되면, 두 개의 타원형 기어가 회전하면서
일정한 부피의 유체를 기계적으로 분리하여 가둡니다.



가두어진 유체는 로터를 회전시키며,
이때 발생하는 회전 수를 센서가 감지합니다.



센서가 감지한 회전 수에
기어 한 바퀴당 가두는 유체의 부피(일정 부피)를 곱하여
유량을 직접적으로 계산하므로, 매우 높은 정확도를 제공합니다.

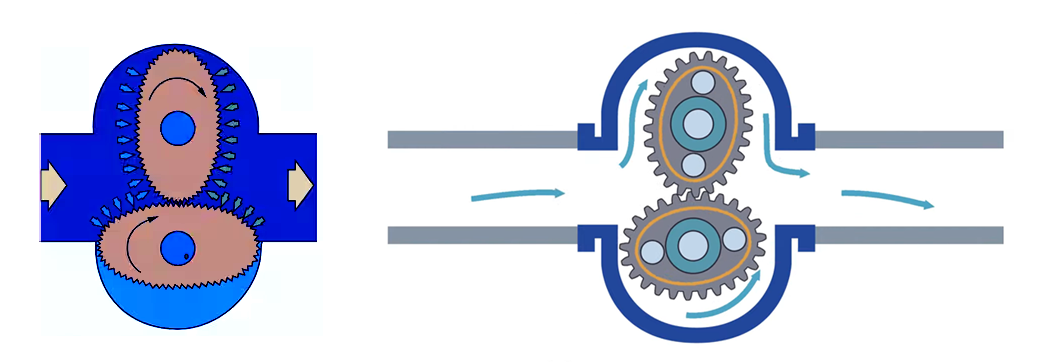

용적식 유량계 중 오벌기어식 유량계 (Oval Gear Flow Meter)의 구조

추천 솔루션 라인업

✅ LOGF 시리즈 – 대형 오벌 기어식 유량계

• 사이즈: 80 ~ 100mm
• 유량범위 (@ 3cP): 최대 2,500 LPM
• 정확도: ±0.5% of reading (옵션: ±0.2%)
• 사용압력: 최대 12 Bar (알루미늄), 스테인리스 버전 제공
• 적용: 점도 높은 오일, 몰라세스, 청정유체, 대유량 공정

✅ MOGF 시리즈 – 중형 오벌 기어식 유량계

• 사이즈: 15~50mm
• 유량범위 (@ 3cP): 최대 500 LPM
• 정확도: ±0.5% of reading (옵션: ±0.2%)
• 사용압력: 스탠다드 ~ 400 Bar까지 선택
• 적용: 오일, 바이오연료, 접착제, 식용유, 페인트 등

✅ SOGF 시리즈 – 소형 오벌 기어식 유량계

• 사이즈: 4~8mm
• 유량범위 (@ 3cP): 최대 550 LPH
• 정확도: ±1.0% of reading (옵션: ±0.2%)
• 사용압력: 최대 400 Bar
• 적용: 잉크, 코팅제, 소량 화학약품, 실란트, 정밀 디스펜싱



주요 사양

LOGF / MOGF / SOGF 용적식 유량계는 다음과 같은 사양을 지원합니다.



📌 다양한 연결방식: NPT, BSP, ANSI, DIN 플랜지

📌 폭넓은 출력 옵션: 펄스, 4-20mA, 배치 컨트롤러 등

📌 양방향 측정 가능

📌 폭넓은 온도범위: -40℃ ~ +150℃



납기 & 문의

재고가 있는 모델은 1주일 이내 출고 가능하며, 사양 맞춤 제작 시 약 5주 소요됩니다.
사이즈·압력·출력옵션에 따라 금액이 다르므로, 견적 요청 주시면
현장에 맞는 최적 솔루션을 제안드립니다.

---

고점도 액체 상품 품질과 제조 공정의 효율성을 위한 용적식 유량계!

제품 품질과 운영 효율을 높이는 솔루션이 필요하시다면,
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
