염산(HCl), 수산화나트륨(NaOH), 황산(H₂SO₄) 등 고부식성 물질을 다루는 산업 현장에서는
센서가 화학물질과 접촉할 경우 파손, 오작동, 잦은 유지보수 문제로 생산성과 안전성이 크게 저하될 수 있습니다.
이러한 환경에서는 비접촉식 센서 또는 내화학성 소재로 라이닝된 제품을 선택하는 것이 필수입니다.

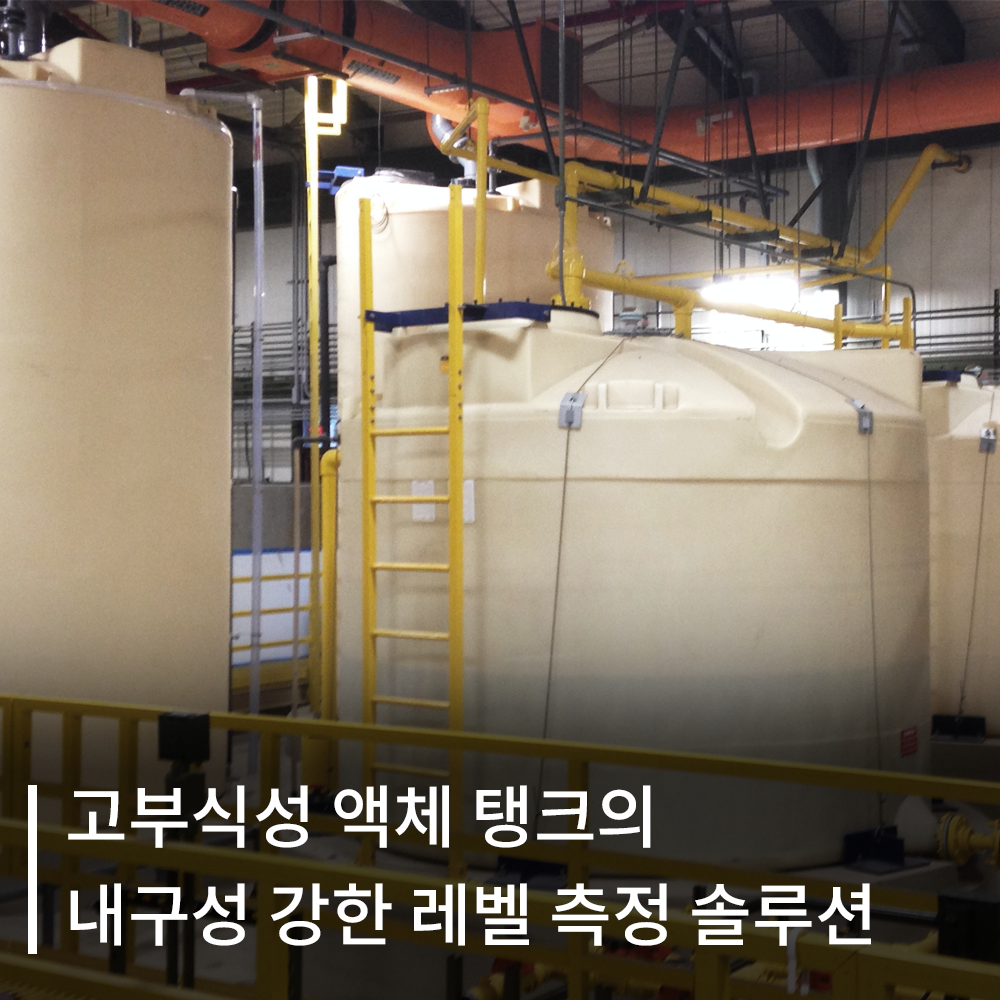

부식성 화학물질의 안정적인 레벨 측정
염산, 황산, 수산화나트륨과 같은 화학물질을 다루는 플랜트에서는
저장탱크의 액면 레벨을 정확하고 안전하게 측정하는 것은 매우 중요합니다.
고성능 센서는 정확한 재고관리, 자동화 시스템과의 연동, 작업자 안전 확보를 실현하는 최적의 솔루션입니다.
비접촉식 또는 부식에 강하도록 코팅 또는 라이닝이 된 센서를 사용해
부식성 화학물 저장탱크의 안정성과 효율을 향상할 수 있습니다.

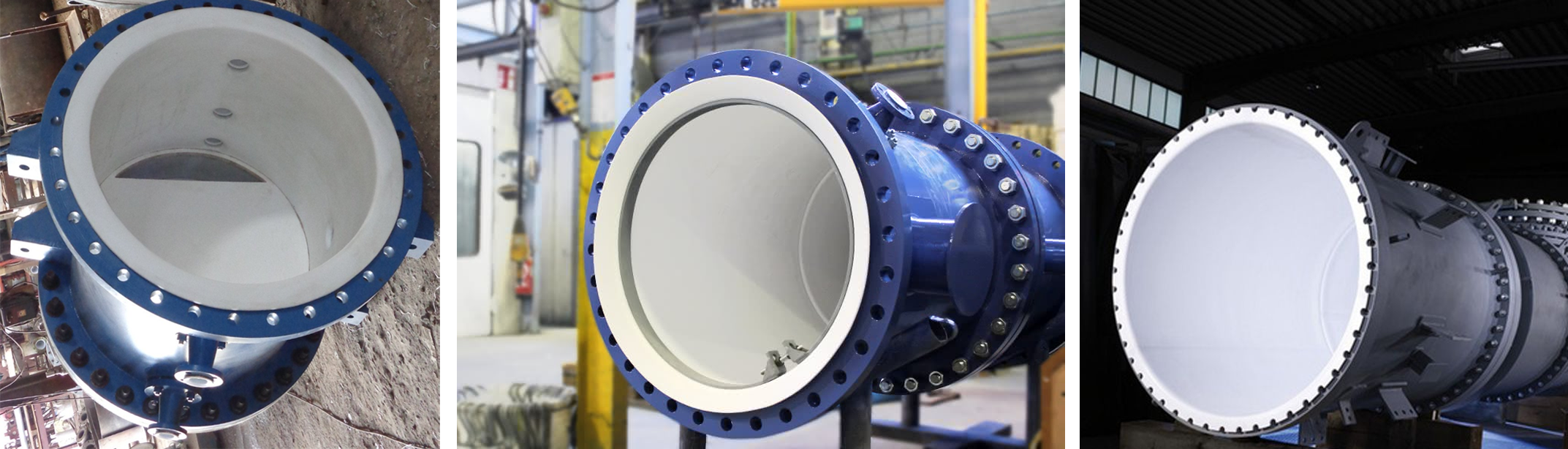

테프론으로 불리는 PTFE 소재는 매우 안정적인 불소 수지로,
산, 알칼리, 염류 등 부식성이 강한 물질에 대한 저항성이 뛰어나 다양한 화학 물질에 대한 내성이 강합니다.
특히 황산과 같은 강산에도 잘 견디는 것으로 알려져 있습니다.
PTFE는 시트, 파이프, 튜브 등 다양한 형태로 가공할 수 있기 때문에
부식성 액체를 사용하는 배관이나 탱크 내부, 유량계 및 레벨계 등 계측장비에 함께 구성하여 사용할 수 있습니다.
공정 개요 – 부식성 물질 저장탱크 및 폐수 처리 시스템
[원료 저장탱크] → [혼합 공정] → [사용 후 폐수 저장탱크] → [중화 처리] → [배출 또는 재활용]
- 염산/알칼리 저장탱크 : 고농도 화학물질 저장
- 폐수 탱크 : 염산이 포함된 폐액 저장
- 중화 처리조 : 산/염기 중화 공정
이러한 공정 단계에서 센서 손상 없이 안정적인 레벨 측정을 위한 솔루션이 필요합니다.

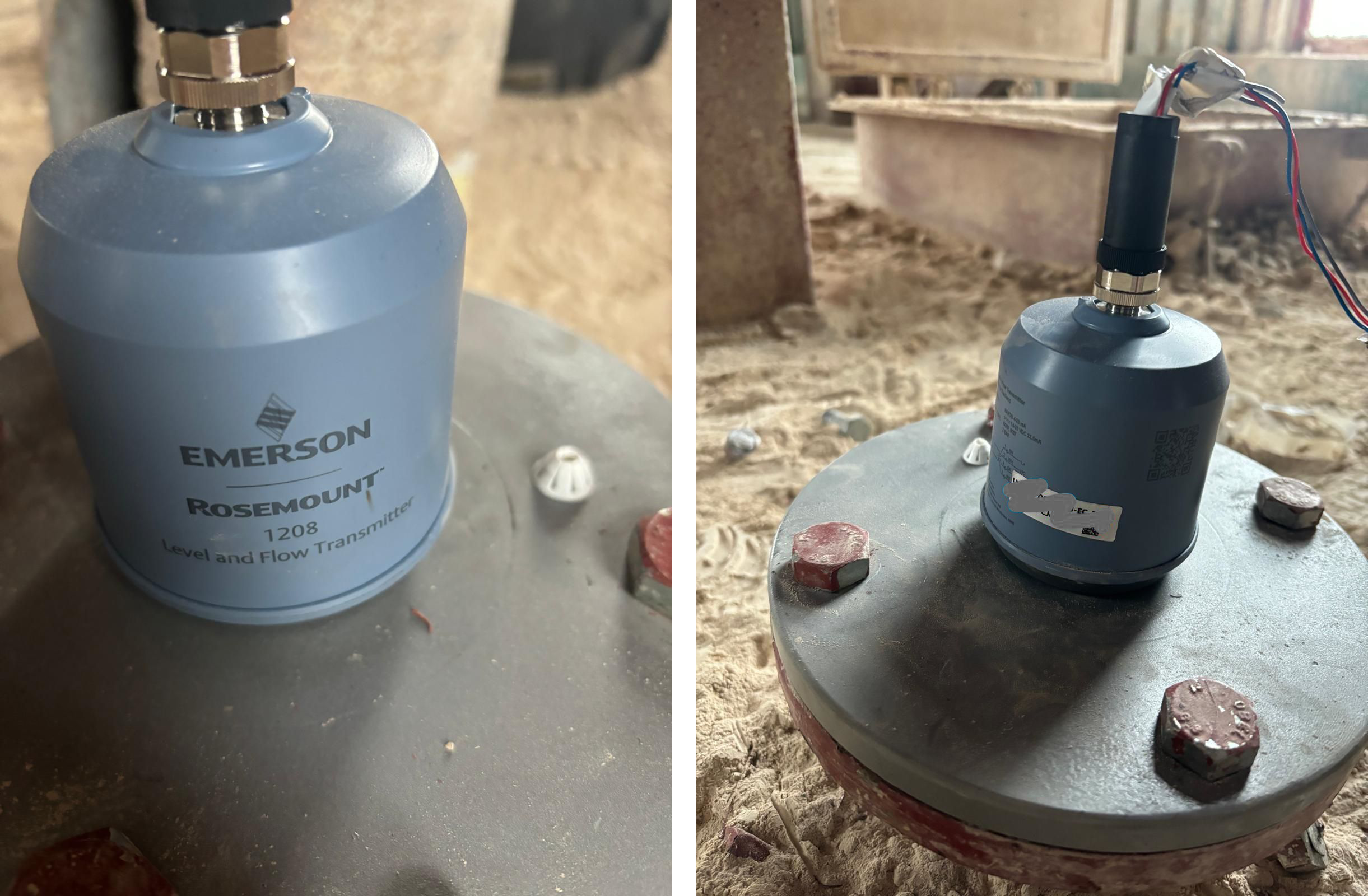

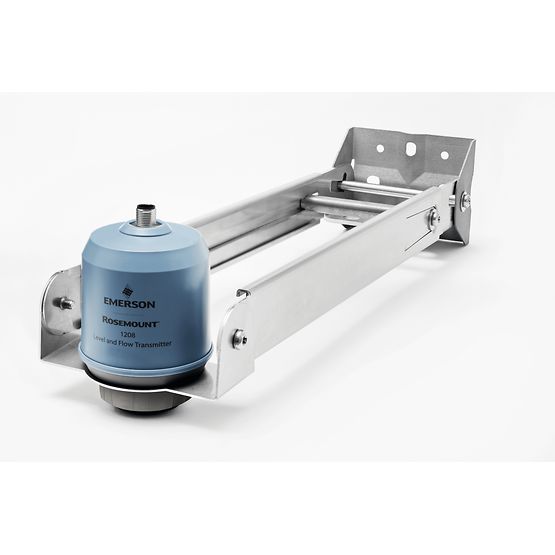

추천 솔루션1: 비접촉식 레이더 레벨 트랜스미터 - Rosemount 1208C
열악한 환경 속에서도, 정밀하고 안전한 비접촉 방식
탱크 상부에서 액체에 직접 닿지 않고 액면을 측정하는 방식으로,
액체의 화학성분, 밀도, 점도, 온도, 압력 등에 영향을 받지 않는 것이 장점입니다.
Rosemount 1208C 특징
- FMCW 방식의 80GHz 고주파 레이더 기술 적용
- PVDF 하우징 + IP68 인클로저, 수중 및 실외 설치 가능
- ±2mm 정확도, 15m 측정범위
- Bluetooth® 통신으로 무선 설정 및 진단 가능
- HART 통신 및 IO-Link 지원으로 기존 설비와 쉽게 통합
- 내화학성 우수, 응축/오염에 강한 구조
제품 사양 요약
| 항목 | 내용 |
| 측정 방식 | 비접촉 FMCW 레이더 |
| 측정 범위 | Max. 15m |
| 정확도 | ±2mm |
| 재질 | PVDF 하우징 |
| 온도 범위 | -40~80°C |
| 압력 범위 | -1~3 bar |
| 보호등급 | IP66/IP68 (NEMA 4X/6P) |
| 출력 신호 | 4~20mA HART, Bluetooth |
| 설치 타입 | 나사형(G/N), 다양한 플랜지 가능 |

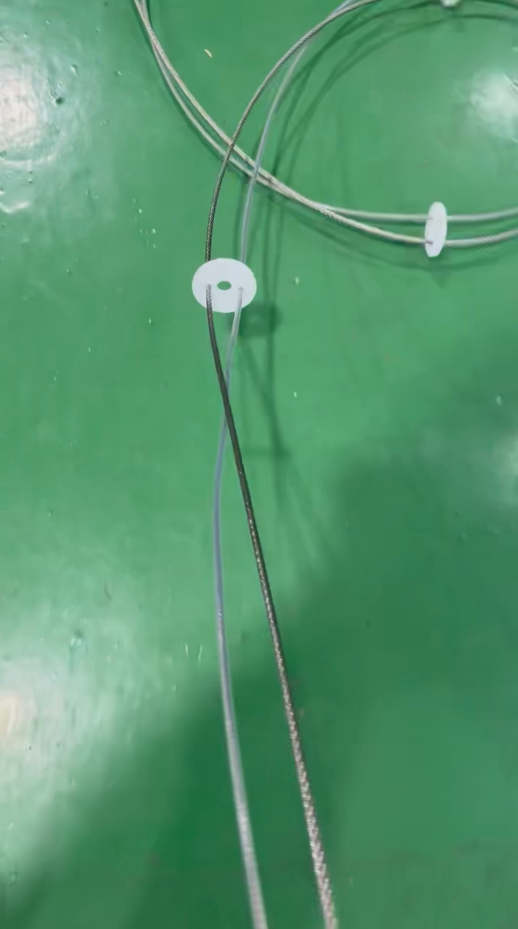

추천 솔루션2: 정전용량식 레벨 트랜스미터 HT-100CTW-2
직접 접촉 방식이지만 부식 방지 라이닝으로 장기 내구성 확보
정정용량식 레벨 트랜스미터(CAPACITANCE LEVEL TRANSMITTER)는
탱크 내부에 삽입되는 프로브 센서가 액체의 유전율 변화를 감지하여 수위를 측정합니다.
프로브가 액체에 잠기는 부분의 면적이 넓어질수록, 즉 액체 레벨이 높아질수록 정전 용량이 커지므로
이렇게 변화하는 정전 용량을 전기 신호로 변환하여 액체 레벨을 나타냅니다.
HT-100CTW-2 모델은 부식성 액체에 적합한 SUS316L + TEFLON 으로 라이닝 되어
강한 내화학성을 제공합니다.
HT-100CTW-2 특징
- 정밀도가 우수하다.(분해능 1mm)
- 여러 종류의 액체 레벨을 검출
- 구조가 견고하고 기계적인 가동 부위가 없어 반영구적
- 부식성이 강한 액체에 사용 용이
- 설치 및 조정 편리
- 방폭형 및 일반형 모델 선택 가능
- 디지털 인디케이터 내장으로 현장 설정 용이
- 교반기나 거품이 있는 환경에서도 안정적인 동작
제품 사양 요약
| 항목 | 사양 |
| 측정 방식 | 정전용량 (Capacitance) |
| 출력 | 4~20mA (2-wire) |
| 설치 타입 | Top Mount / Flange or Screw |
| 정밀도 | ±1% of F.S. |
| 온도 | Max. 150°C |
| 압력 | Max. 20kg/cm² |
| 재질 | SUS316L + Teflon |
| 보호등급 | IP65 / 방폭형 (Ex d IIC T6) |
납기
재고 보유한 모델인 경우 일주일 이내 납기
원하는 사양과 사이즈, 추가 옵션에 맞추어 주문제작하는 경우
HT-100CTW-2 약 10일, Rosemount 1208 는 2달 정도 납기일 소요됩니다.
금액
사이즈 별, 사양별 금액이 달라 견적요청해 주시면 최적의 솔루션과 단가로 대응해 드리겠습니다.
아래 연락처로 연락 주시면 현장에 최적화된 제품과 서비스를 확인하실 수 있습니다.
염산이나 알칼리성 화학물질과 같은 부식성 물질을 다루는
저장탱크에서는 내구성과 내화학성이 뛰어난 레벨센서 선택이 매우 중요합니다.
비접촉식 또는 정전용량식 레벨 트랜스미터로
현장 조건, 설치 환경에 따른 맞춤형 레벨 측정 솔루션이 가능합니다.
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
