금이나 구리 등 광물이 섞인 광석에서 금속을 추출할 때,
광물을 녹이고 흡수하는 등 다른 토양 물질과 분리하는 힙 리칭(Heap leaching) 공정을 거칩니다.
이 힙 리칭 채광은 광석을 라이너에 놓고 스프링클러와 같은 점적 시스템을 통해
시안화물, 황산염 용액 따위의 침출 용액을 광석에 분사하여 일련의 화학반응을 일으키는 과정으로,
압력 및 유량, 관개 라인의 제어가 필요합니다.
힙리칭 공정의 소재 관리, 온도 및 압력 제어 문제, 장비 부식 및 침식 등의 문제 해결과
금속 회수를 향상시키고 설비를 최적화하기 위해 매개변수를 정확히 모니터링할 필요성이 있습니다.
점적 관개 시스템 - 광석의 금속 추출, 압력 및 유량 관리로 힙리칭 공정 제어
[광석 파쇄] → [더미 조성] → [침출액 살포] → [용해 및 추출] → [회수 및 정제]
힙리칭 시스템 제어 포인트
📌 압력, 유량의 정밀 제어로 침출액 분사 안정화
📌 관개 라인 이상 감지 (파손, 막힘 등)
📌 부식/침식 관리 및 금속 회수 효율화
.

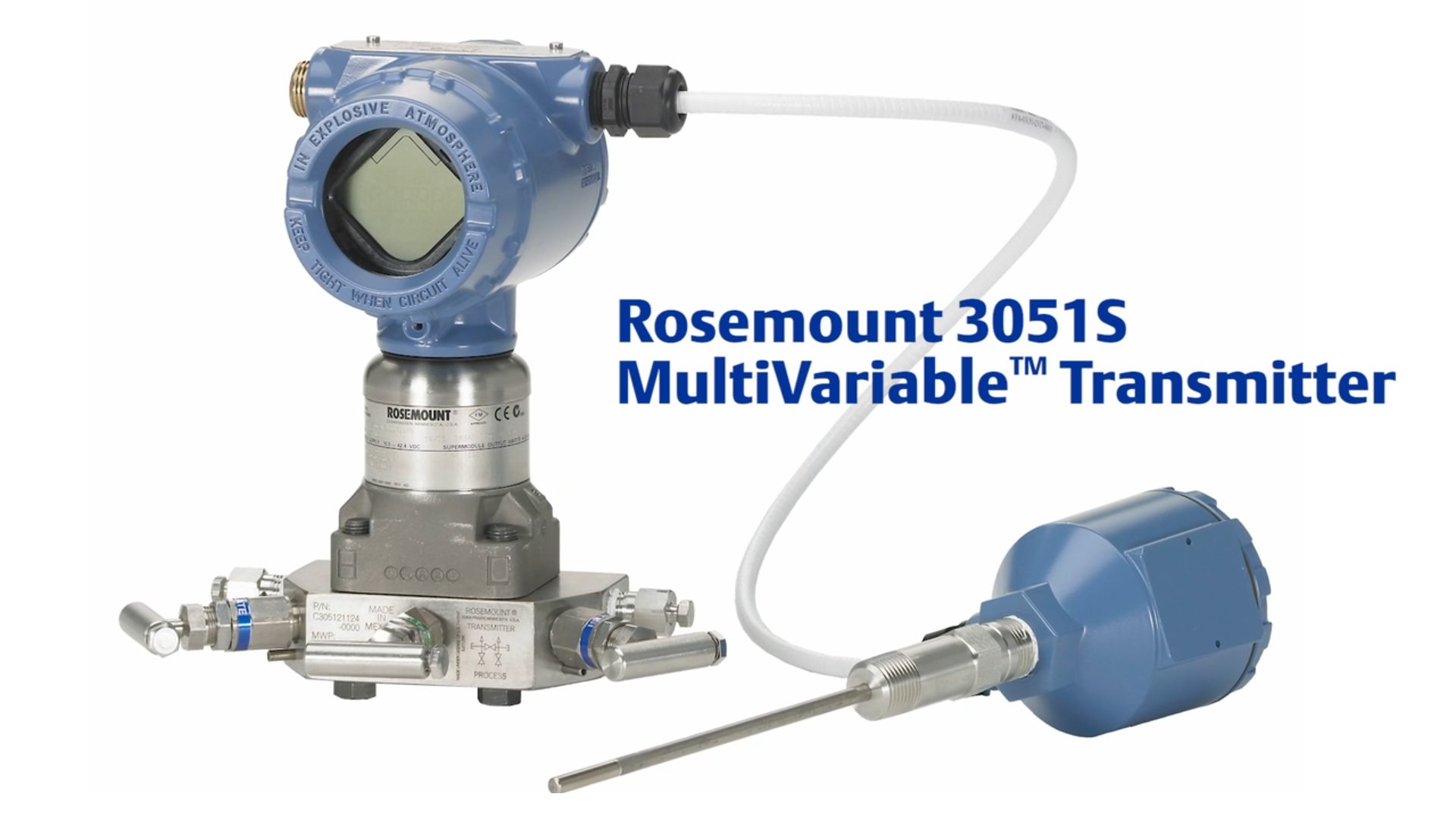

추천 솔루션: Rosemount 3051 SMV 다변수 트랜스미터(Multivariable Transmitter)
Rosemount 3051SMV는 차압, 정압, 공정 온도를 하나의 장비로 측정하며,
질량 유량, 체적 유량, 에너지 흐름까지 계산할 수 있는 고성능 계측기기입니다.
3051 SMV트랜스미터를 힙 리치(heap leach)에 설치하여,
압력 및 유량의 무선 계측으로 관개 라인의 실시간 모니터링을 통해
관개 파이프 막힘, 파손과 같은 고장을 감지할 수 있습니다.
결과적으로 침출 공정의 안정성이 향상되고 운영 및 유지보수 비용이 절감됩니다
📌 차압 기반 유량 측정 가능
📌 무선 계측(WirelessHART®)으로 간편한 설치와 유지보수
📌 ±0.04% 정확도로 금속 회수 공정 최적화
📌 SuperModule™ 설계로 부식/침식에 강함
📌 Callendar-Van Dusen 센서 탑재로 온도 보정 향상
📌 임펄스 배관 문제 해결에 탁월한 구조
3051 SMV는 압력 측정에 사용되지만,
유량계와 함께 구성하여 유량을 측정하는 데에도 활용될 수 있습니다.
차압을 측정하여, 이 차압을 이용해 유량을 계산합니다.
또한, 질량 유량 측정값을 보정하는 유량 계산 기능을 내장하고 있으며,
임펄스 배관 및 연결 시스템, 배관 관통부 등 다양한 문제를 해결하는 데 도움을 줍니다.
이 트랜스미터는 기체, 천연가스 및 증기 관련 설비에서도 뛰어난 성능을 발휘하며,
고성능 압력 및 온도 측정을 통합하여 설치를 간소화하고 비용을 절감할 수 있습니다.
제품 사양 요약
| 항목 | 내용 |
| 측정 변수 | 차압, 정압, 온도, 유량, 에너지 |
| 통신 방식 | 4-20mA HART®, WirelessHART®, Fieldbus |
| 최대 압력 | Coplanar: 4000psi / In-line: 20000psi |
| 정확도 | 최대 ±0.04% of span |
| 습식 소재 | 316 SST, Alloy C-276, Tantalum 등 다양한 옵션 |
| 설치 방식 | Coplanar, In-line, 조립형 모듈 제공 |
힙리칭 공정의 금속 회수율을 높이고,
운영 안정성 및 유지보수 비용 절감을 실현하려면
Rosemount 3051 SMV를 활용한 정밀 계측 시스템을 도입해 보십시오.
공정에 최적화된 장비 선정 및 기술 지원은
전문 엔지니어와 상담을 통해 최적 솔루션으로 대응해 드립니다.
