바이오가스 라인의 습도 문제! 유량 측정 정확도를 높이는 3가지 전략

수분 많은 바이오가스 유량 측정 솔루션

음식물 쓰레기, 하수 슬러지 등 유기성 폐기물을

혐기성 소화하면 메탄(CH₄), 이산화탄소(CO₂), 황화수소(H₂S) 등으로 이루어진 바이오가스가 생성됩니다.



이 바이오가스는 정제를 거쳐
도시가스나 발전용 연료로 사용되거나
화학반응을 통해 에틸렌으로 전환되어 플라스틱 생산의 원료가 되기도 합니다.



하지만, 바이오가스의 유량을 측정하는 계측 환경에서는 예상외의 문제가 발생합니다.
그 중심에는 ‘습도’, 즉 수분이 있습니다.

바이오가스가 재활용되는 과정



바이오가스는 수분 함량이 높은 유기성 폐기물을 처리하는 과정에서 생성되기 때문에
기체 내 수분이 매우 높은 상태(포화 수증기)로 존재합니다.

설령 제습 설비를 거쳤더라도 여전히 수분이 잔존하며,
이 수분이 유량계 센서의 정확한 작동을 방해합니다.



열식 질량 유량계는 유체의 열전도 특성을 이용해 유량을 측정하는 방식으로,
건조한 기체 조건에서 정확도를 보장합니다.

하지만 바이오가스는 제습 설비를 거친 후에도 소량의 수분이 잔류합니다.
이때 문제는

• 미세한 습도도 센서 표면에 응축 또는 간섭을 일으켜
• 측정 값 오류로 이어지고
• 결과적으로 유량 측정 불가능 상태에 도달합니다.

실제 현장 사례

• 현장 : 바이오가스 유량 측정 라인
• 제습 시스템 운영 중에도 수분 존재
• EPI 열식 질량 유량계 적용 시 → 센서에 물이 응결(결로)되 뚝뚝 떨어지는 상황, 측정 불가 판단
• 현장 조건, 설치할 라인 확인 후 다른 타입의 유량계 제안 및 테스트 진행

추천하는 유량계 적용 전략

1. 써멀인스트루먼트 열식 질량 유량계 (현장 테스트 가능)

• 수분에 대한 민감도가 EPI보다 낮아, 상대적으로 적용 가능성 높음
• 방폭 인증은 없으나, 내부 보유 장비로 현장 테스트 가능
• 습도 3% 이상 시에도 오차 발생 가능 → 테스트 통해 적용 가능성 검증 필수

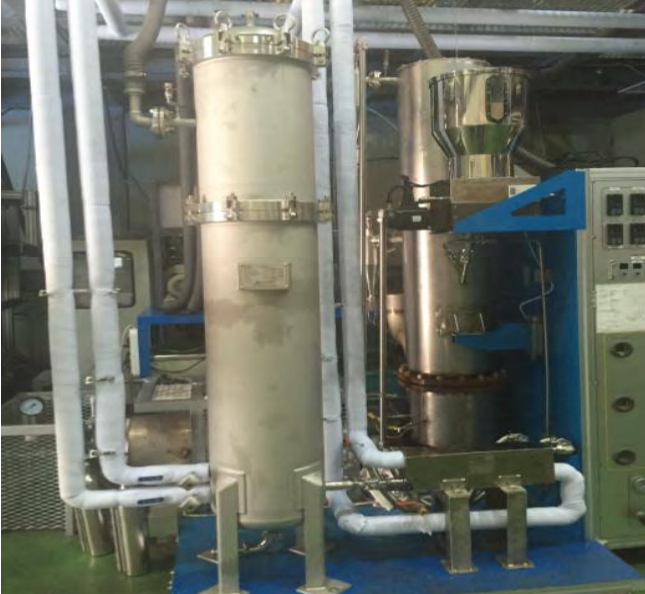

열식 질량 유량계 현장 테스트

2. 코리올리스 질량 유량계 (정확도 우선 환경에 최적)

• 수분, 혼합가스, 압력 변화에도 높은 계측 안정성
• 질량 유량 직접 측정 방식 → 수분 간섭 없음
• 온도·압력 보정 내장 → 고정밀
• 단가가 높고, 설치 공간 확보가 필요하지만 → 정확도가 중요한 환경이라면 가장 적합한 솔루션

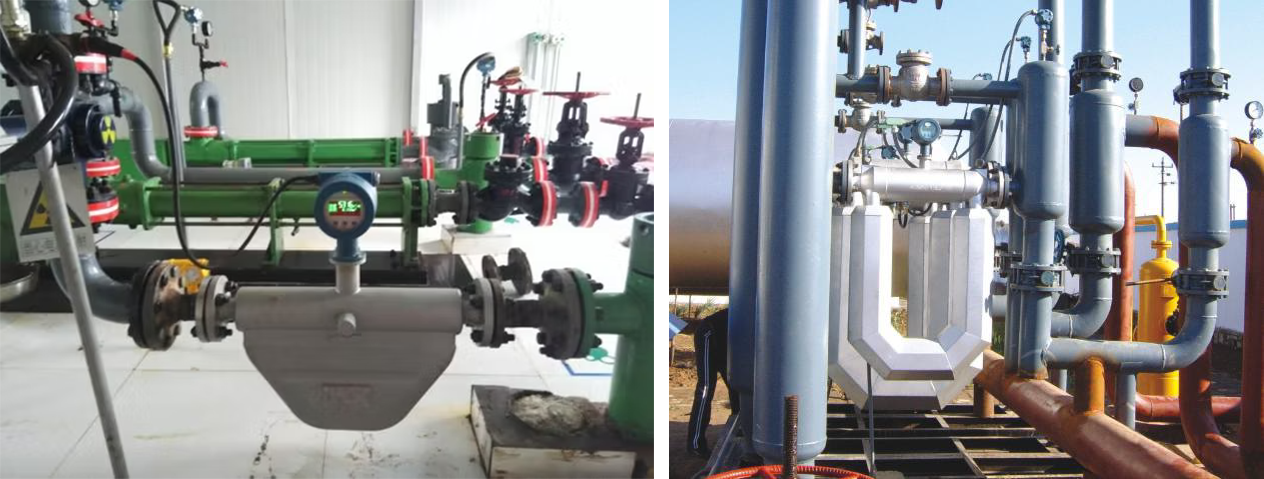

코리올리스 유량계

3. 보조 솔루션: 정제 시스템 연계
필터 또는 냉각 시스템을 이용해 수분, 미스트 등을 제거
유량계 센서를 보호하고 수명을 연장
유량계 설치 전, 기체 상태를 안정화시키는 용도로 적합
→ 계측기 성능을 보완하는 보조적 역할로 사용 권장

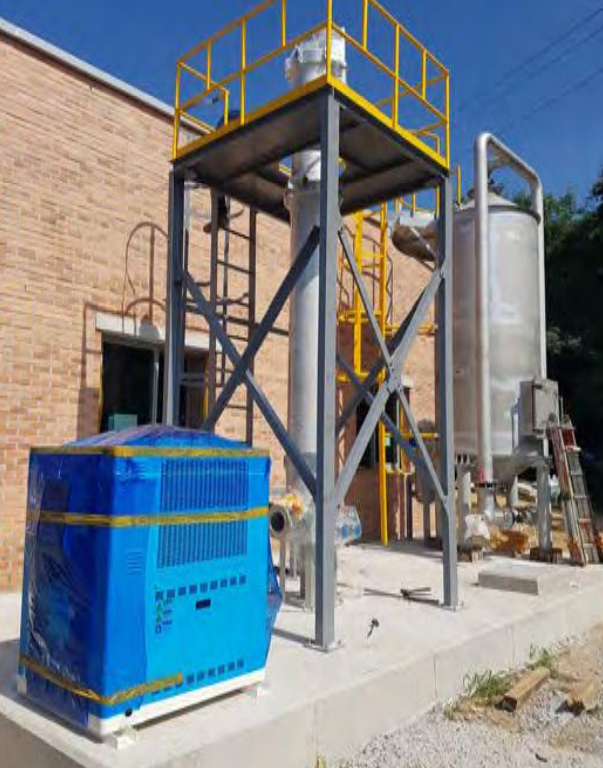

바이오가스 제습 설비



조건	권장 유량계	참고 사항
일반 가스 종류	EPI 열식 질량 유량계	방폭O
수분 적고 환경 안정	Thermal Instrument 열식 질량 유량계	비방폭, 설치 전 테스트 가능
수분 포함, 정확도 중요	코리올리스 질량 유량계	설치 공간 확보 필요
수분 많고 응결 우려	정제 시스템 + 코리올리스	장비 보호 목적 보조 솔루션
저압·저유속 기체	초음파 유량계 비권장	저압력에 정확도 매우 낮음



씨엠솔루션은 단순한 장비 공급이 아닌,
현장 테스트와 충부한 경험을 바탕으로 한 실질적인 솔루션을 제공합니다.



• 열식, 코리올리스, 전자식 등 다양한 타입의 유량계 공급
• 써멀인스트루먼트 유량계 테스트 가능
• 정제 시스템 연계 필요시 협력 가능
• 바이오가스 라인 환경에 가장 적합한 계측 전략 제안 가능

공정에 최적화된 장비 선정 및 기술 지원!
공정 조건이 까다롭고 유량 측정 신뢰도가 중요하다면,
씨엠솔루션의 전문 엔지니어와 상담을 받아보세요.
현장 테스트부터 장비 선정까지 맞춤형 계측 솔루션을 제공합니다.
