튜브 내 기포(버블)를 실시간 감지하는 액상 공급 라인 안정화 솔루션

생산 공정에서 액체가 이송되는 튜브 라인은 기포(Air-in-line)가 발생하면

프로세스 이상, 장비 오동작, 품질 불량 등의 문제로 바로 연결됩니다.



특히 의료·제약·반도체·화학·연구실 등 정밀하고 연속성 있는 액체 공급이 필수적인 산업에서는,

눈에 보이지 않는 작은 기포 하나가 전체 공정을 중단시키는 치명적 요인이 됩니다.

튜브 내 기포(버블)를 실시간 감지 버블 센서



실제 현장에서 발생하는 대표 문제는 다음과 같습니다.

1. 주입 라인에 기포 발생 → 유량 불안정·공정 오류·장비 알람 발생
2. 기포로 인해 펌프가 공회전하여 부품 마모 및 유지보수 비용 증가
3. 작업자가 시각적으로 기포를 확인하기 어려워 장시간 이상 상태 방치



이 때문에 “기포 발생 즉시 감지 → 공정 장비 보호 → 품질 안정화” 구성이 반드시 필요합니다.

튜브 내 기포를 즉시 감지하는 솔루션

SENSARAS PLS-560 Series는 초음파 신호를 송·수신하는 비침습(Non-invasive) 방식의 기포 감지기로,

튜브를 절단하거나 가공할 필요 없이 그대로 끼워 넣어 사용할 수 있습니다.

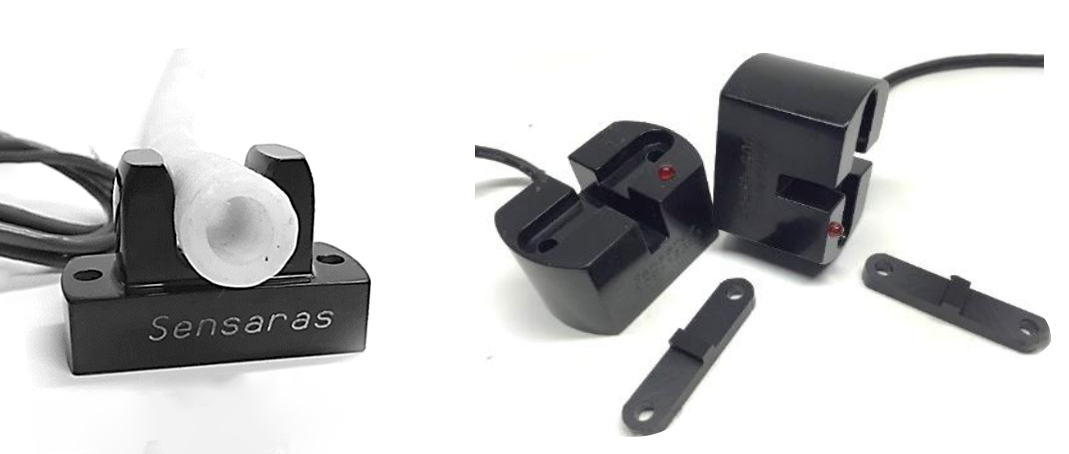

SENSARAS 초음파 기포 감지기 PLS-560 Series

공정 개요 – 정밀 액체 공급 공정의 기포(Air-in-line) 검출

[액체 주입 시작] →
[펌프를 통한 연속 공급] →
[튜브 내 유체 안정 흐름 유지] →
[기포 발생(버블 인라인)] → [PLS-560이 즉시 감지] → [장비 보호·공정 차단]



기포 감지기 적용 시 기대 효과
- 공정 내 기포로 인한 펌프 손상·공급 불량 방지
- 의료·제약·반도체 공정의 품질 안정성 향상
- 실시간 이상 감지로 장비 자동 인터록 구성
- 교정 없는 초음파 방식으로 유지보수 부담 최소화

기포감지기 PLS-560 Series 작동 방식

• 튜브를 통과하는 초음파 신호를 분석해,
  액체가 흐를 때와 기포가 존재할 때의 신호 감쇠 차이로 기포를 판별합니다.
• 색상, 점도, 유전율, 밀도 등의 영향을 받지 않아 모든 액체 라인에 호환됩니다.
• 교정(Calibration) 불필요 — 사용자가 튜브를 끼우면 바로 사용 가능.
• 1mm ~ 19mm까지 다양한 튜브 내 기포 감지 가능.

PLS-560 Series 제품 특징 및 사양

• 비침습 초음파 기술(Non-invasive Ultrasonic System)
• 기포 감지 범위 1mm ~ 19mm
• 색상·점도·유전율·밀도 영향 없음
• 교정 필요 없음 — 바로 사용 가능
• LED 상태표시로 동작 여부 즉시 확인 가능
• 작은 전류 소비(25mA)
• 사용자 맞춤형 튜브 규격 및 사양 주문 가능

항목	내용
감지 방식	초음파 송·수신(울트라소닉 포인트 레벨)
전원	9~30VDC
반복성	약 2mm 이상
Delay(ON)	0.1초
버블 크기	튜브 ID의 ±60% (재질에 따라 다름)
튜브 크기	1mm ~ 19mm
허용 온도	0 ~ 65°C
소비 전류	일반 25mA
하우징	에폭시(옵션: PVC, Ultem, ABS OEM 커스텀)
출력 옵션	NPN/PNP Sink/Source, Dry/Wet

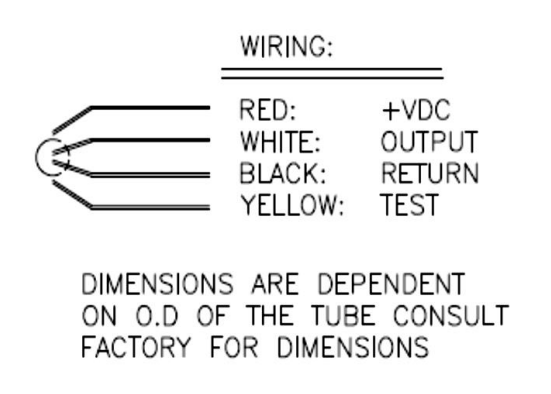

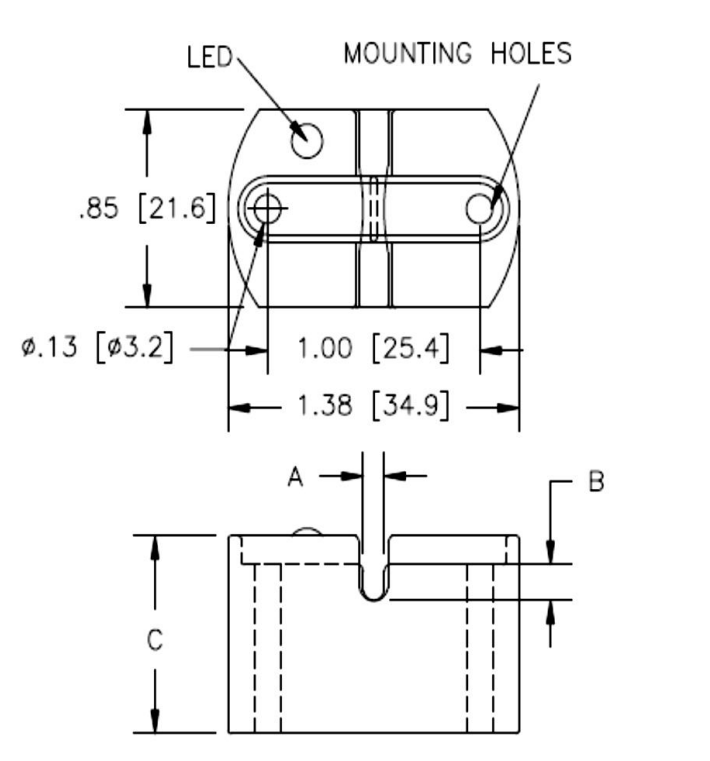

기포감지기 PLS-560 Series 외관 치수, 와이어 연결

실제 설치 위치 예시

✔ 의료 인퓨전 펌프 라인
✔ 반도체 공정 화학액 공급 라인
✔ Reactors·Chemical Dispense Unit(CDU) 인라인
✔ 정밀 시약 공급 튜브라인

특히 기포 발생 시 장비 자동 차단(Interlock) 목적이라면
액체 공급 펌프 직후(Discharge Line)에 설치하는 것이 가장 안정적입니다.

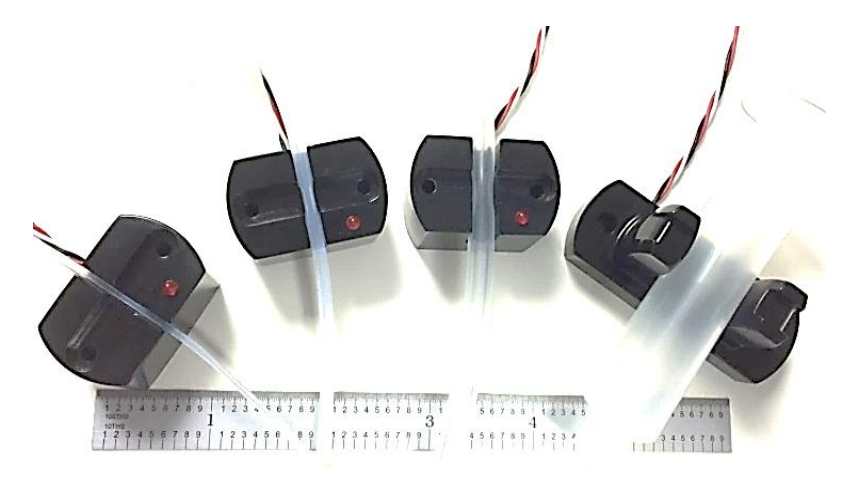

SENSARAS 초음파 기포 감지기 PLS-560 튜브 사이즈 별 측정

납기

• 맞춤형 모델: 약 60일(요구 사양에 따라 변동)

금액

튜브 크기·출력 방식·하우징 재질 등 사양에 따라 다르므로
연락 주시면 최적 옵션과 견적을 빠르게 안내해 드립니다.

---

정밀한 액체 공급 라인의 안정성과 기포 감지 솔루션이 필요하시면
씨엠솔루션이 현장 조건에 최적화된 모델을 정확하게 선정해 드릴 수 있습니다.

씨엠솔루션의 전문 엔지니어와 함께 스마트한 작업환경을 구축해 보시기 바랍니다.
