설비를 멈추기 어렵거나, 배관 절단이 불가능한 공정, 또는
오염·스케일·고온 유체가 흐르는 라인에서는
기존 유량계로 안정적인 측정이 쉽지 않습니다.
이러한 까다로운 설치 환경에서
비접촉·무압력손실·무유지보수라는 장점을 가진
SYSTEC Controls의 deltawaveC 초음파 유량계가
산업 현장에서 수요가 높습니다.
SYSTEC Controls의 초음파 유량계는 고정밀 신호처리 기술을 기반으로
유체의 흐름을 50~150회/초 고속 샘플링하여
난류·가스포함 유체·오염된 배관에서도 안정적인 측정을 제공합니다.
센서를 파이프 외부에서 스트랩으로 고정하는 Clamp-on 방식으로
배관을 절단하거나 설비를 정지할 필요가 없으며,
유체와 접촉하지 않아 위생·안전·유지보수 환경에서 강력한 장점을 보입니다.
Clamp-on 초음파 유량계가 필요한 산업 환경
deltawaveC는 다음과 같은 산업에서 기존 유량계 대비 명확한 이점을 제공합니다.
✅ 배관 절단이 어려운 생산 라인
✅ 스케일·슬러지·오염수가 흐르는 폐수/유틸리티 라인
✅ 고온(최대 380°C) 열매체·보일러 급수·District Heating
✅ 식품/제약 산업 등 비침습 위생 측정이 필요한 현장
✅ 공기·질소·천연가스 등 기체 유량 측정
✅ 설비 점검·임시 측정·밸런싱 등의 현장 점검
| deltawaveC 초음파 유량계 적용 분야와 계측 목적 | |
| 공정수, 냉각수, 급수 라인 | 유량 밸런싱, 펌프 효율 관리(보호) |
| 열매체 및 보일러 공급라인 | 고온 유체 열량 모니터링, 에너지 분석 |
| 폐수·오염 유체 라인 | 위험한 유체와 비접촉, 스케일/슬러지 환경에서도 측정 |
| 식품·제약 원료 라인 | 100% 위생적 유량 측정(Non-contact) |
| 압축공기·천연가스 | 누설 감지, 에너지 사용량 실측 |
deltawaveC의 핵심 기술 – 현장 문제 해결 포인트
1) Auto-Optimizer 기술
배관 재질·두께·유체 조건을 자동 분석해
최적의 주파수·신호 패턴을 자동 설정 →
난류·기포·오염된 배관에서도 안정적인 측정

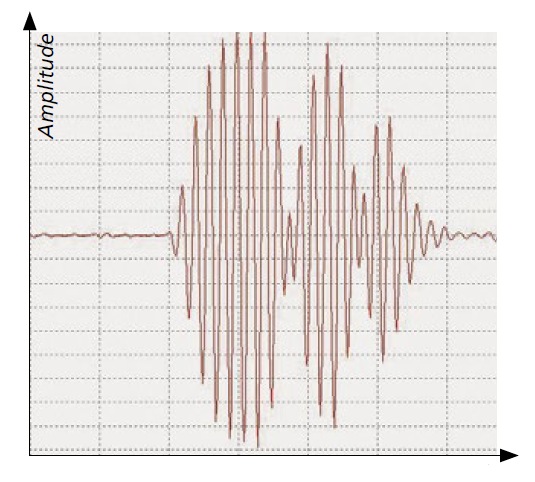

2) Cross-correlation 신호 처리
낮은 신호 대비 높은 노이즈 환경에서도
정확한 신호 패턴만을 분석 →
가스 포함 유체·고속 유량에서도 drift 없는 계측
3) AFC(Automatic Fluid Control)
유체 온도·음속 변화에 따른 오차 자동 보정
→ 계절·유체 조건 변화에도 센서 재조정 필요 없음
4) 완전 비접촉식
센서 무침습 →
100% 무누설 / 100% 무압력손실 / 100% 무오염 / 무유지보수

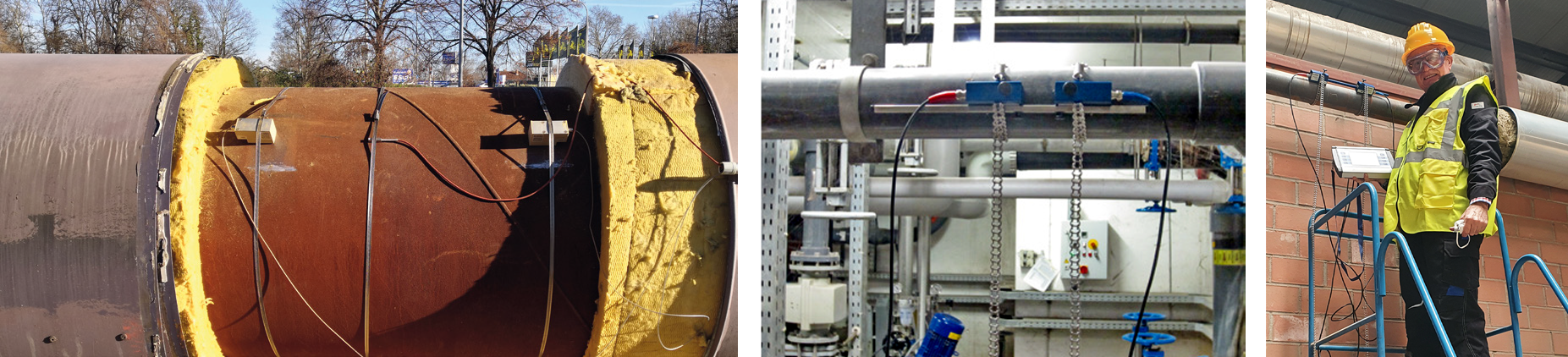

추천 솔루션1 :고정 설치형 초음파 유량계 deltawaveC-F
공정라인 상시 계측 / 에너지 모니터링 / 고온·대구경 라인
주요 특징
- 고정 설치형, 1~2 채널 지원
- 2 채널 사용 시 교란된 유속 프로파일 보정 및 정확도 향상
- ±1% 고정밀 (유속 영역별 상세 정확도 보유)
- 고온용 트랜스듀서 380°C 지원
- 액체 + 기체(Compressed Air, Natural Gas) 측정 가능
- Ex d 인증 버전 제공(위험지역 설치 가능)
- IP65 하우징, 현장용 스테인리스 케이스
- Modbus/RS485 통신
제품 사양 요약
| 측정 원리 | 초음파 시간차(Time of Flight) |
| 측정 유체 | 액체 + 기체(DN25~DN700) |
| 파이프 크기 | DN10~DN6000 |
| 유량 범위 | -30 ~ +30 m/s |
| 온도 범위 | -40 ~ +150°C / 옵션 -50~380°C |
| 출력 | 4-20mA ×2, Relay, Digital out |
| 전원 | 85~264VAC / 18~36VDC |
| 보호등급 | IP65 |

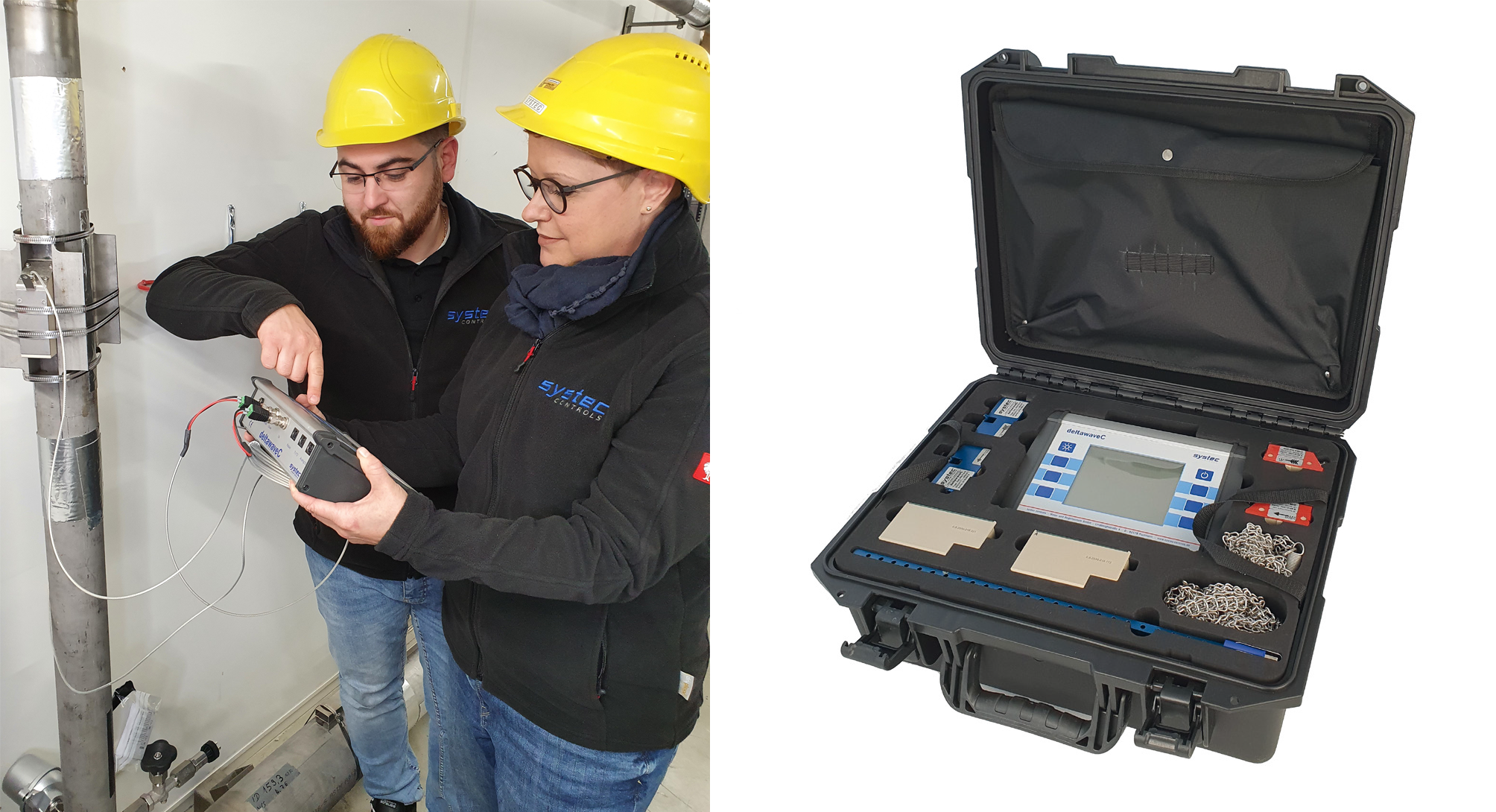

추천 설루션 2 : 휴대형 초음파 유량계 deltawaveC-P
현장 점검 / 밸런싱 / 임시 계측 / 유지보수 용도
주요 특징
- 배터리 기반(약 12~22시간), 전용 케이스 내장
- 설치 후 1분 이내 Quick-Setup
- 50~150 Hz 고속 샘플링 → drift-free 측정
- 데이터 로거(4GB) 탑재 → SD 카드·USB 저장
- 경량 1.5kg
- IP40 → 실내/현장 점검용 적합
제품 사양 요약
| 측정 원리 | 초음파 시간차 방식 |
| 파이프 크기 | DN10~DN6000 |
| 전원 | 내장 배터리(12h 이상) |
| 데이터 | USB, SD카드 |
| 무게 | 1.5kg |
납기 및 견적 안내
씨엠솔루션은 deltawaveC 시리즈를
현장 조건·유체 특성·배관 구조에 맞추어 최적 설계를 제공합니다.
재고 보유한 기본 사양의 모델인 경우 일주일 이내 납기
원하는 사양과 사이즈, 추가 옵션에 맞추어 주문제작하는 경우 약 10주 정도 납기일 소요됩니다.
정확한 라인 조건(배관 외경·두께·유체 온도·유량 범위)과 설치 환경을
보내주시면 최적의 센서 구성과 가격을 안내드립니다.
산업 현장의 계측 문제를 해결하는 deltawaveC
✅ 설비 정지 없는 설치,
✅ 오염·가스·고온·대구경 라인 모두 대응,
✅ 장기간 안정 측정,

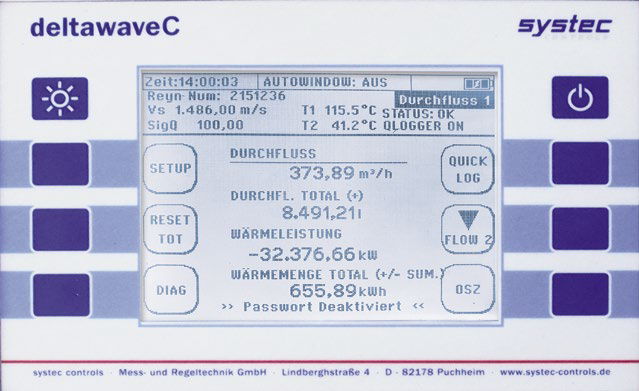

✅ 정확한 에너지 관리(열량계 기능 포함)
까지 가능한 종합 유량·열량 측정 솔루션입니다.
공정 개선·에너지 효율화·설비 개량·유틸리티 모니터링 등
현장에서 계측 문제를 해결해야 하는 경우,
씨엠솔루션이 최적의 솔루션을 제안해 드립니다.
