미세한 입자를 가진 분체를 취급하는 공정에서는
정확한 레벨 감지와 안정적인 신호 전송이
공정 효율과 안전을 동시에 확보하는 핵심입니다.
특히, 분진 폭발 위험이 존재하는 방폭 지역(Ex Zone)에서는
안전 인증과 내구성이 검증된 장비 사용이 필수적입니다.
공정 개요 – 방폭 지역의 미세 입자 저장 및 이송 관리
[사일로 저장] → [이송 슈트] → [공급 호퍼] → [배출 컨베이어] → [집진 및 포장]
곡류, 설탕, 밀가루, 코코아, 동물사료, 안료, 플라스틱 분말 등
가연성 분진을 포함한 분체 원료를 취급하는 공정에서는
정확한 레벨 측정이 곧 폭발 방지와 설비 효율 향상으로 이어집니다.
이 과정에서 방폭형 진동 전자식 포인트 레벨 스위치는
다음의 역할을 수행합니다.
1. 사일로 및 저장 탱크 : 분체의 최대 적재 레벨 감지 (Overfill 방지)
2. 이송 슈트 및 호퍼 : 이송 중 막힘 및 잔류물 감지
3. 포장 설비 전단 : 공급 안정화 및 과충전 방지
4. 집진 시스템 : 축적 분진 감시 및 부식 모니터링

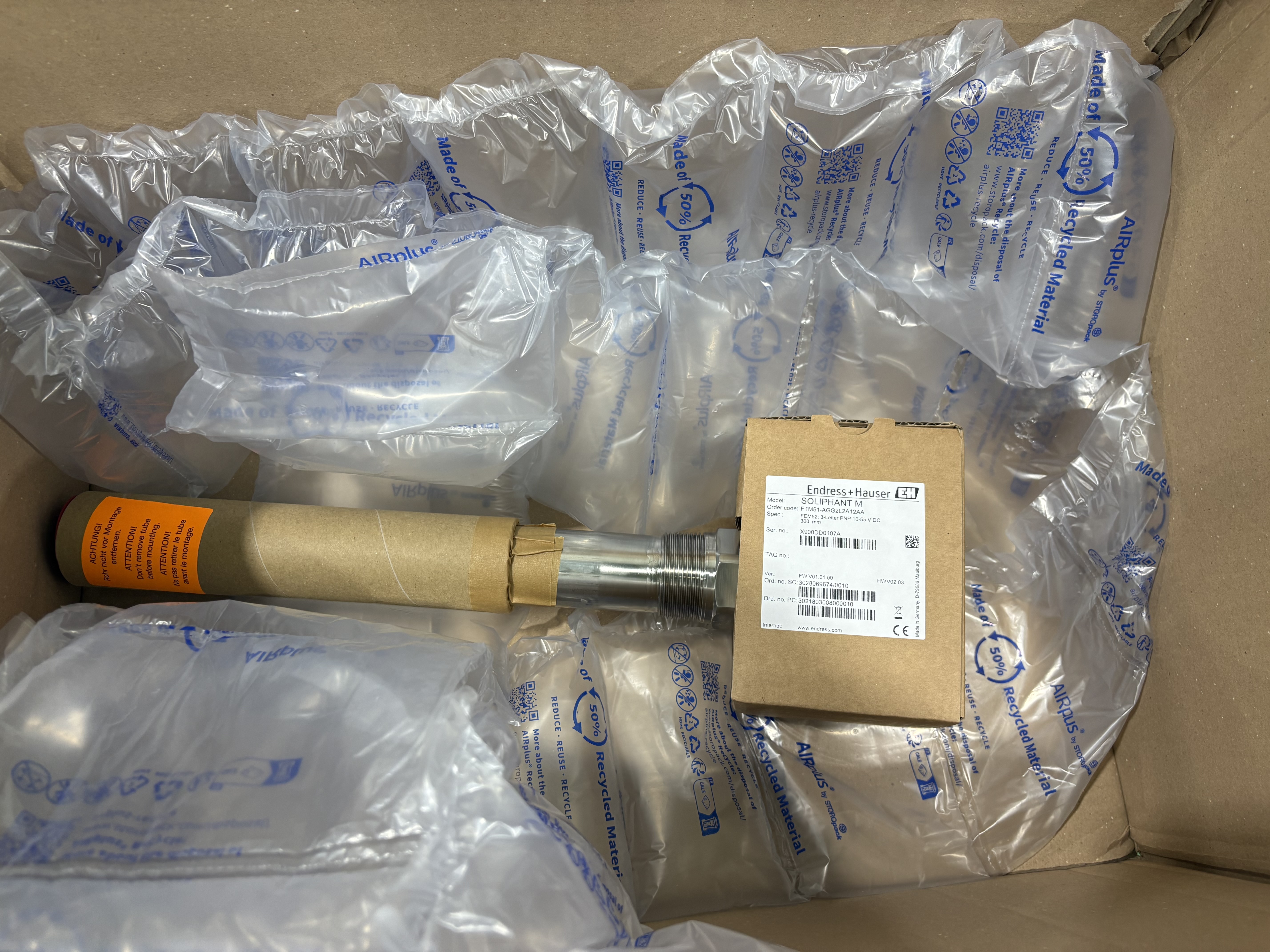

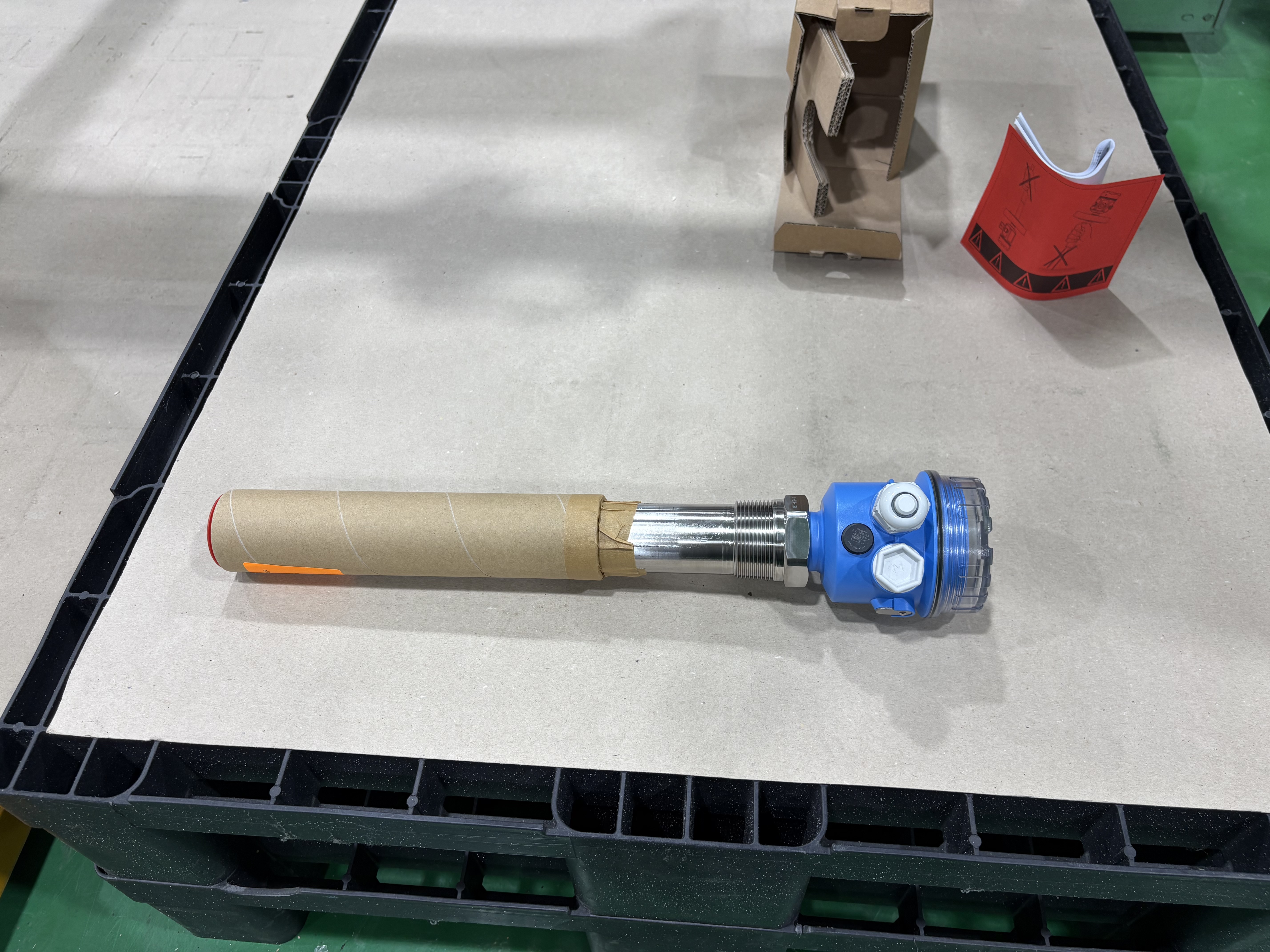

추천 솔루션: FTM51 포인트 레벨 스위치
Soliphant FTM51은 미세 입자 분체 및 파우더 전용 진동식 레벨 스위치로,
방폭 환경에서도 안정적으로 작동하도록 설계되었습니다.
기계적 이동 부품이 없으며, 유지보수가 거의 필요 없습니다.
주요 특징
- IEC 61508 SIL2 안전 인증
- 축적물·진동·부식 영향 無
- 확장 튜브 타입 (최대 4m) – 깊은 사일로나 대형 저장소에도 적용 가능
- 다양한 출력 인터페이스 (NAMUR, 릴레이, PFM, DC PNP, AC 2-wire 등)
- Build-up 및 Corrosion 감지 기능 내장
- 국제 방폭 인증: ATEX, IECEx, FM, CSA, INMETRO 등
- 유지보수 불필요한 견고한 구조

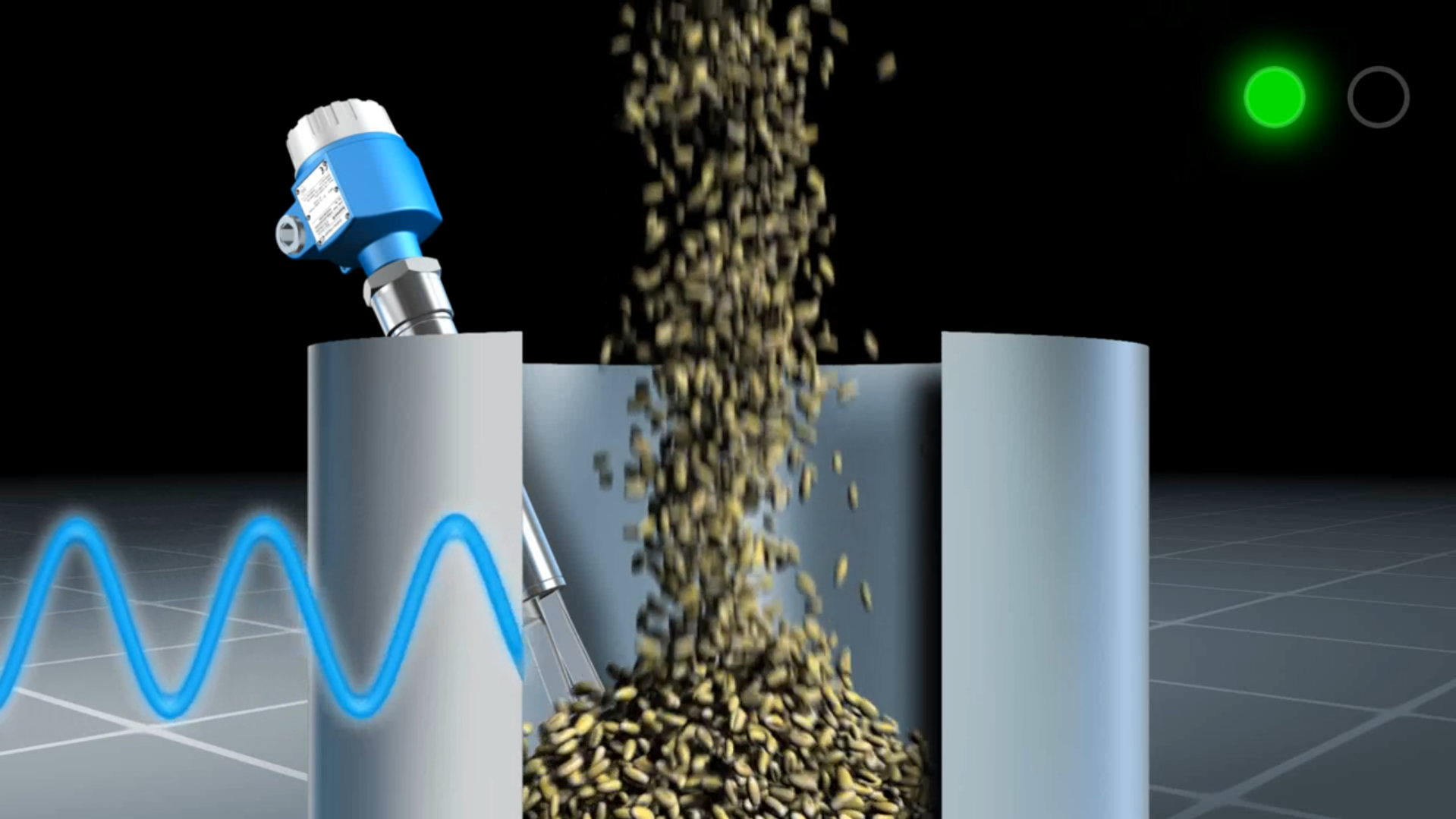

감지 원리 – 진동 감쇠(Vibronic) 방식
Soliphant FTM51은 진동식(Vibronic) 레벨 스위치로 분체의 존재를 감지합니다.

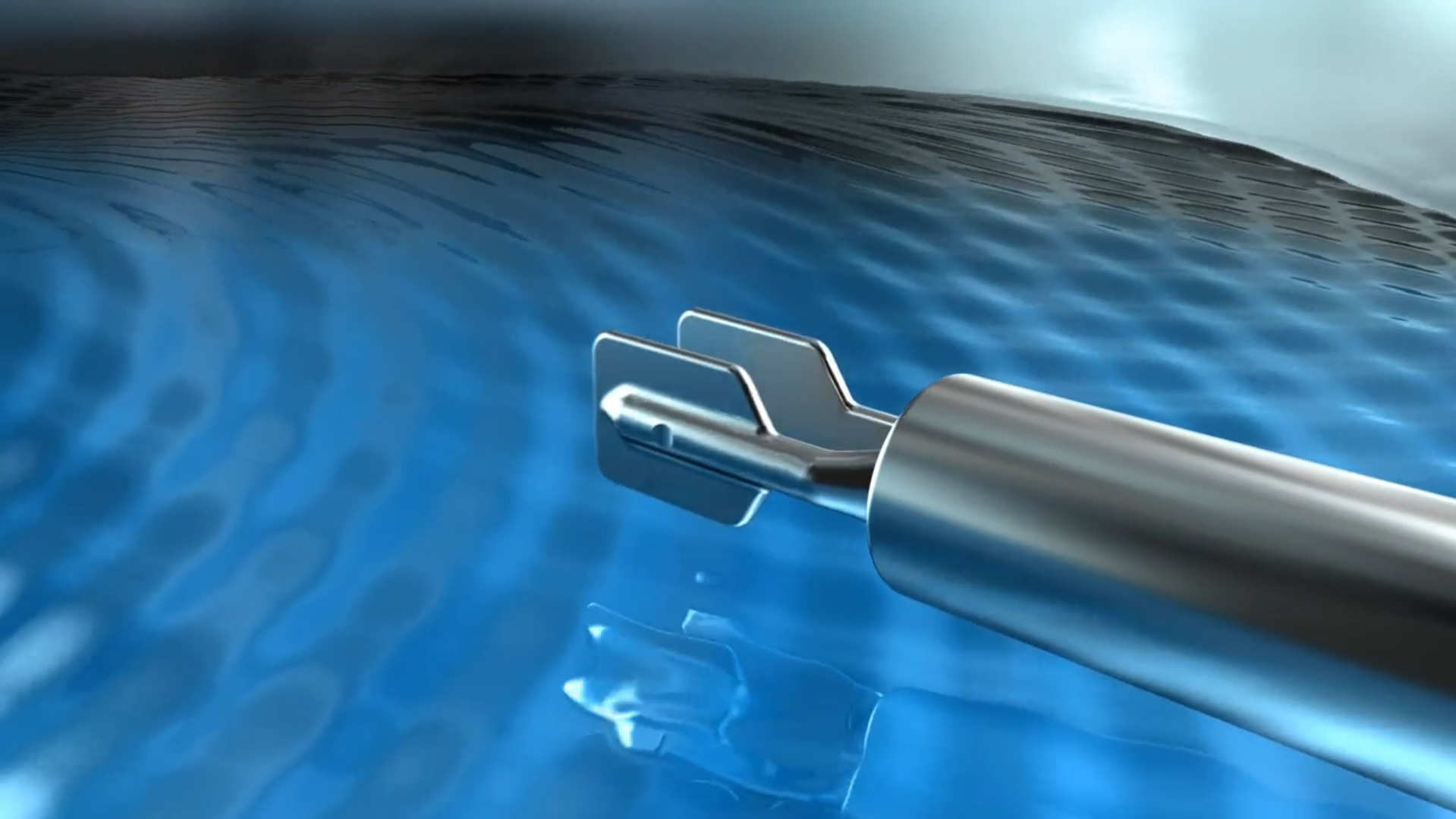

센서의 끝단에는 포크 형태의 감지부(Tuning Fork)가 있으며,
내부의 압전소자(Piezoelectric drive)가 이 포크를 공진 주파수(약 140Hz~350Hz)로 지속 진동시킵니다.

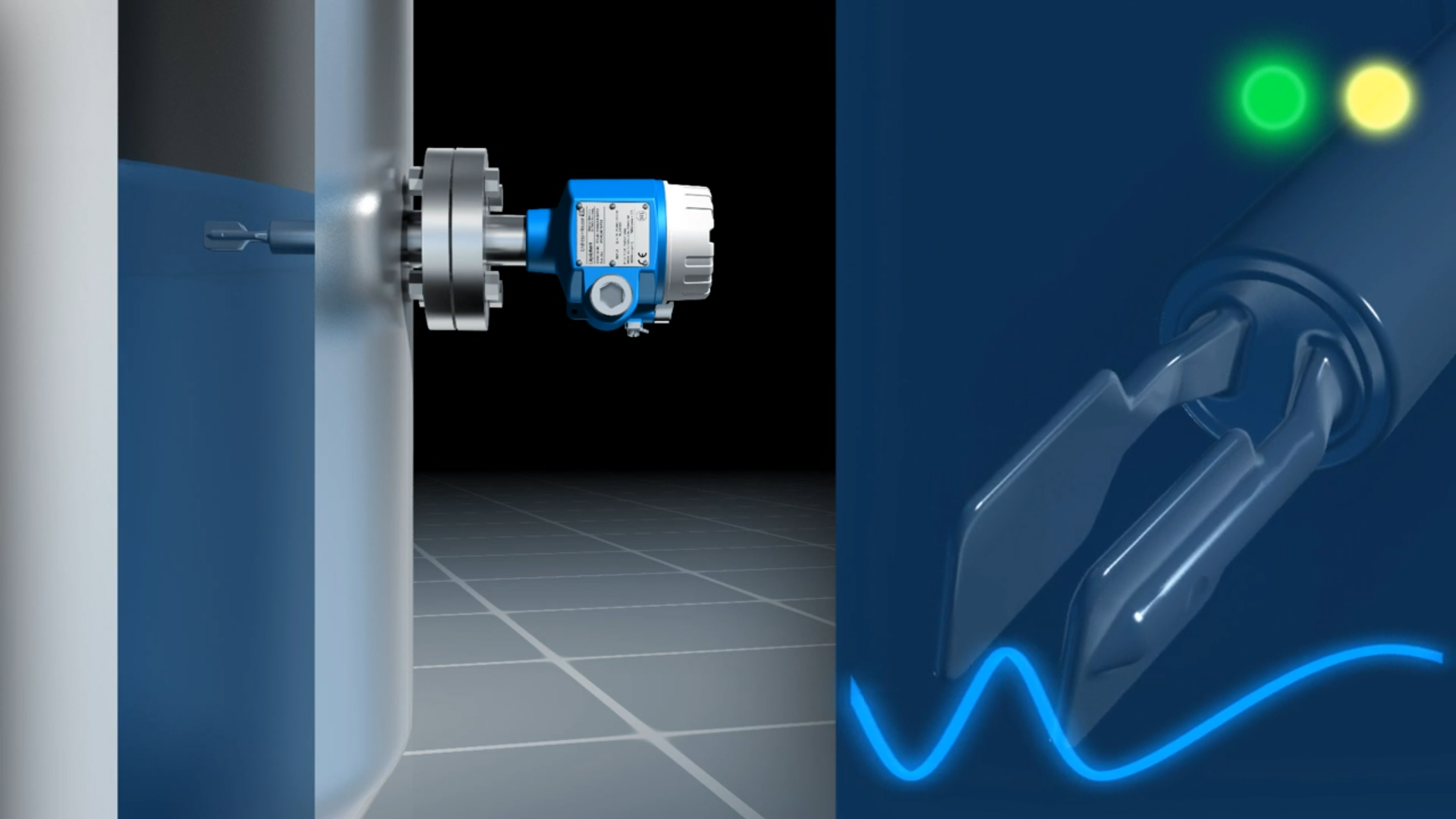

- 포크가 공기 중에 있을 때 → 자유롭게 진동, 진폭이 큼
- 포크가 분체에 덮일 때 → 진동이 감쇠(attenuation)되어 진폭이 감소
이 진폭 변화(감쇠량)를 전자 회로가 감지하여,
“매질이 있음(covered)”과 “없음(free)” 상태를 전기 신호로 구분합니다.
즉,
분체가 포크에 닿을 때 생기는 진동 저항(부하)으로 인해 감쇠가 발생하고,
이를 통해 기계적 움직임 없이도 매질의 유무를 정확히 판단할 수 있습니다.
또한, Soliphant FTM51은 포크의 주파수를 실시간 모니터링하여
축적물(Build-up) 형성, 마모(Abrasion), 또는 부식(Corrosion) 상태까지 진단할 수 있습니다.
이 덕분에 외부 진동이나 분체의 점착성에 영향을 받지 않으며,
방폭 지역에서도 안정적이고 신뢰성 높은 레벨 감지가 가능합니다.
제품 사양 요약
| 항목 | 내용 |
| 측정 원리 | 진동식 (Vibration solids) |
| 적용 대상 | 미세 분체, 파우더, 고체 입자 (≤ 10mm) |
| 프로세스 온도 | -50 ~ +280°C (-60 ~ +540°F) |
| 프로세스 압력 | -1 ~ +25 bar (-14.5 ~ +360 psi) |
| 센서 길이 | 300mm ~ 4,000mm (최대 6,000mm 요청 가능) |
| 재질 | 316L / PTFE / ETFE 코팅 |
| 연결부 | 나사형, 플랜지형, Tri-Clamp 위생형 |
| 출력 신호 | NAMUR, PFM, 릴레이, 8/16mA |
| 방폭 인증 | ATEX, FM, CSA, IECEx, EAC 등 |
| 안전 인증 | SIL2 |
| 옵션 | 글라스 커버, 온도 스페이서, EN10204-3.1 문서 제공 |
적용 분야
Soliphant FTM51은 저밀도 분체 및 미세 입자 고체를 저장·이송하는 산업 설비에 최적화되어 있습니다.
주요 적용 예시
- 곡류, 밀가루, 설탕, 코코아, 동물 사료
- 염료 분말, 초크(분필 재료)
- 기타 분진 및 미세 입자 고체 저장 사일로
방폭 지역용 국제 인증 덕분에, 분진 폭발 가능성이 있는 환경에서도 안전하게 사용할 수 있습니다.
또한 Tri-Clamp 또는 위생형 연결 방식을 통해 식품, 제약, 화학 공정 등 위생 관리가 중요한 현장에도 적용됩니다.
납기
재고 보유 모델: 주문 후 약 1주일 이내 납품 가능
특수 사양 / 맞춤형 모델: 주문 제작 시 약 8주 납기 소요
*브랜드에서 제작된 상태로 재고 보유 중인 경우보다 빠른 납기 가능
금액
센서 길이, 재질, 출력 방식, 방폭 사양 등에 따라 금액이 달라집니다.
현장 조건과 적용 환경에 맞춰
최적 사양 및 견적을 제공해드리니 문의하시면 신속히 대응해 드리겠습니다.
Soliphant FTM51은
분진 폭발 위험 지역에서 사용하는 분체 공정의 안전성과 신뢰성을 보장하는
산업용 포인트 레벨 스위치 솔루션입니다.
방폭 지역 설비 개량, 분체 사일로 모니터링,
안전 인증 계측 시스템 구축이 필요하시다면
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
