탱크 내부에 액체나 고체 원료의 저장된 양을 측정하기 위해 레벨계를 활용합니다.
측정하려는 매체의 레벨, 즉 높이를 측정하여 원자재 재고량, 혼합 물질량을 확인할 수 있습니다.
탱크에 지속적으로 물질을 주입하고 배출하는 경우,
안전하고 효율적으로 측정하기 위해서는 신뢰할 수 있는 정확한 계측 장비가 필요합니다.
실시간 연속적 레벨 측정으로 원료 부족 시 즉시 공급하고,
과충전 시 넘침을 방지하도록 제어할 수 있습니다.
에머슨의 Rosemount 3408 비접촉식 레이더 레벨 트랜스미터(Radar Level Transmitter)는
화학, 석유 및 가스, 물 또는 식음료 분야에 상관없이 대부분의 애플리케이션에서 사용하기 적합합니다.
3408 모델의 가장 큰 장점은 강력한 주파수 변조 연속파인
FMCW (Frequency Modulated Continuous Wave) 비접촉 레이더 레벨 기술입니다.
기존 기술보다 월등하며, 까다로운 공정 및 환경 조건을 포함한 모든 어플리케이션에서 정확한 계측을 제공하며,
매체 밀도, 온도 변화, 분진 또는 압력 변화가 발생해도 정확도에 영향을 미치지 않습니다.
또한 야외 탱크, 반응기, 믹서, 저장 탱크 등 다양한 산업 환경 조건에 사용할 수 있도록
탱크에 연결하는 접속부가 다양합니다.

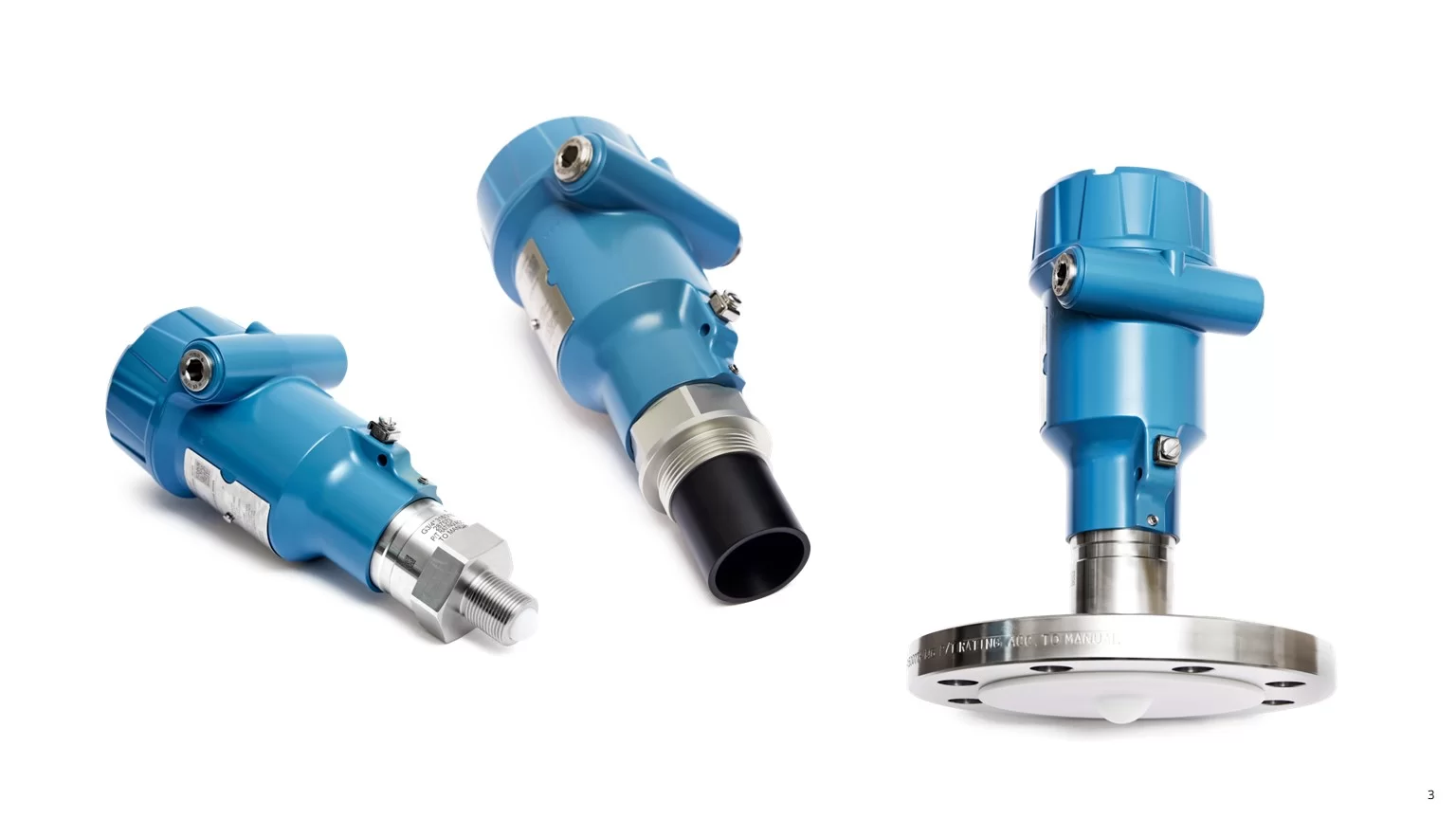

1. 소형 프로세스에 적합한 렌즈 안테나와 나사산 연결,

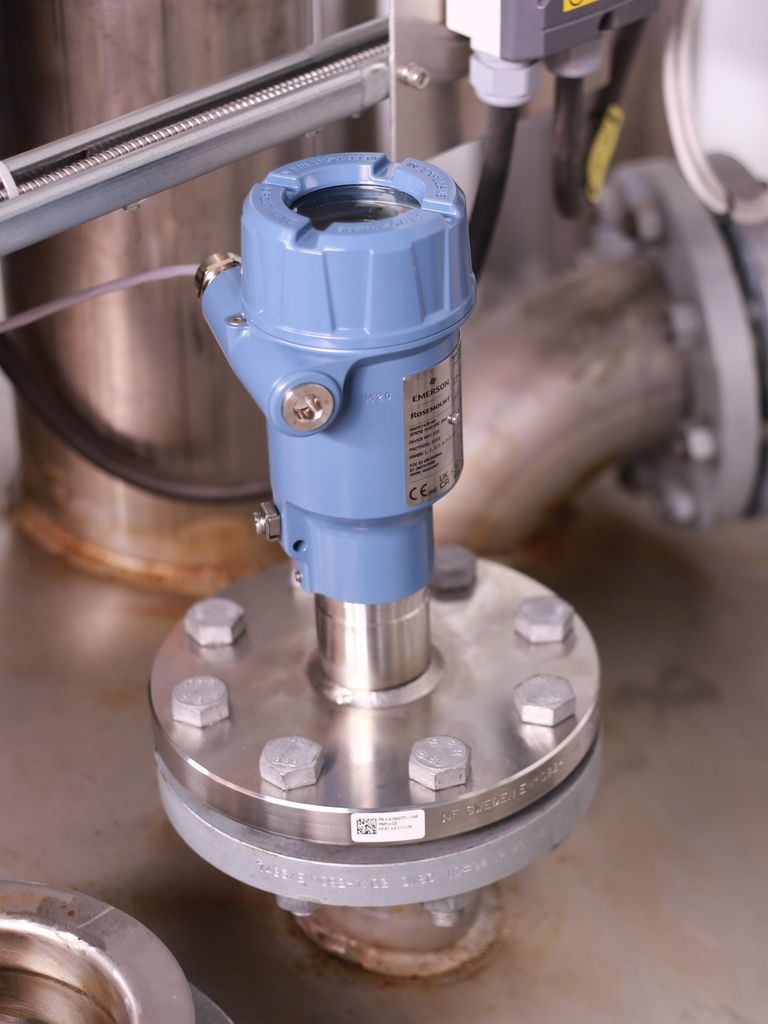

2. 내구성이 필요한 프로세스에 적합한 씰 안테나와 플랜지 연결,
3. 야외, 비가압 탱크에 적합한 ATAP 안테나와 나사산 + 브라켓 연결
위와 같이 3가지 타입으로 다양한 공정에 적용가능합니다.
비접촉식 레이더 레벨 트랜스미터 Rosemount 3408 제품 사양 요약
| 항목 | 내용 |
| 정확도 | 표준 : ±0.08in.(±2mm), 최고 정확도 : ±0.04in.(±1mm) 표준 (WirelessHART®)(±3mm) |
| 측정 범위 | 최대 98ft.(30m) |
| 측정 주파 | 80GHz |
| 압력 범위 | -1~25bar |
| 온도 범위 | -60~200°C (공정 씰/렌즈) / -20~80°C (ATAP) |
| 통신 프로토콜 | 4~20mA HART7®(옵션형 Bluetooth® 연결), WirelessHART® |
| 무선통신 거리 | 표준형: 225m(750피트) 확장형: 800m(1/2마일) 분리형 고출력: 1km(2/3마일) |
| 안테나 | 렌즈 안테나, 공정 씰, ATAP 렌즈 안테나 |
Rosemount 3408은 곧 WirelessHart 통신을 옵션으로 제공할 예정입니다.
무선 기술은 이전에는 접근이 불가능했던 장소의 자동화를 가능하게 하며, 동시에 배선 비용을 절약할 수 있습니다.
이러한 비접촉 레벨측정 기술과 통신기능을 통해
다양한 원재료의 저장 및 혼합 공정에서 보다 효율적으로 탱크 내 레벨을 측정할 수 있습니다.
- 화학물질 저장 탱크 (부식성 액체 포함)
- 발전소 비산회 사일로
- 폴리프로필렌/폴리에틸렌 플라스틱 생산
- PVC 분말 저장 용기
- 암모니아수 및 흡착제 등
납기
재고 보유한 모델인 경우 일주일 이내 납기
원하는 사양과 추가 옵션에 맞추어 주문제작하는 경우 50일 정도 납기일 소요됩니다.
금액
사이즈 별, 사양별 금액이 달라 견적요청해 주시면 최적의 솔루션과 단가로 대응해 드리겠습니다.
아래 연락처로 연락 주시면 현장에 최적화된 제품과 서비스를 확인하실 수 있습니다.
