AI 서버, 클라우드 서비스, 반도체 산업 및 고성능 컴퓨팅(HPC) 시장이 성장하면서
데이터센터(Data Center) 구축이 빠르게 확대되고 있습니다.
서버가 고집적화될수록 발생하는 열(Heat) 또한 증가하기 때문에
안정적인 냉각 시스템 구축은 데이터센터 운영의 필수 요소가 되었습니다.
소형 볼텍스 유량계(와류식 유량계) AVF7200 Series

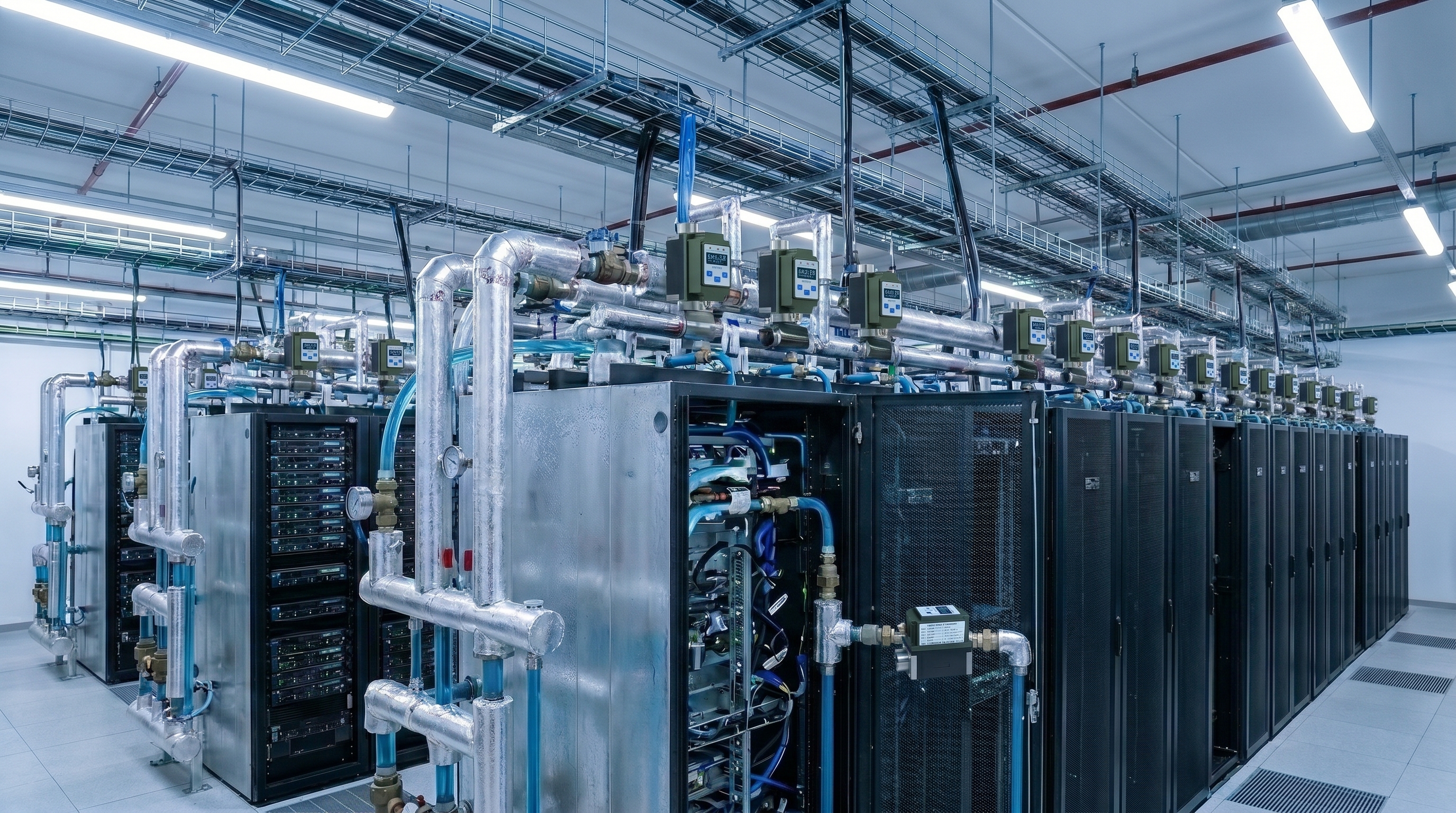

특히 최근 데이터센터는 기존 공랭식(Air Cooling) 방식에서 벗어나
랙(Rack) 단위 액체 냉각(Liquid Cooling) 시스템을 적극 도입하고 있습니다.
이에 따라 각 냉각수 라인의 유량을 정밀하게 모니터링하기 위한 소구경 유량계 수요도 지속적으로 증가하고 있습니다.
이때 활용되는 대표적인 계측기가 바로 소구경 볼텍스 유량계(Vortex Flowmeter) AVF7200 Series입니다.
데이터센터 냉각수 유량 측정이 중요한 이유
데이터센터 내부 서버는 24시간 가동되며 지속적으로 많은 열을 발생시킵니다.
냉각수 유량이 부족하면 서버 과열로 인한 성능 저하 또는 시스템 장애가 발생할 수 있으며,
반대로 과도한 유량은 펌프 에너지 손실과 운영 비용 증가의 원인이 됩니다.
따라서 각 서버 랙 또는 냉각수 라인의 유량을 실시간으로 모니터링하여 최적의 냉각 효율을 유지해야 합니다.
특히 대규모 데이터센터의 경우 수백~수천 개의 냉각 라인이 설치되기 때문에 소형·고신뢰성 유량계 선택이 매우 중요합니다.

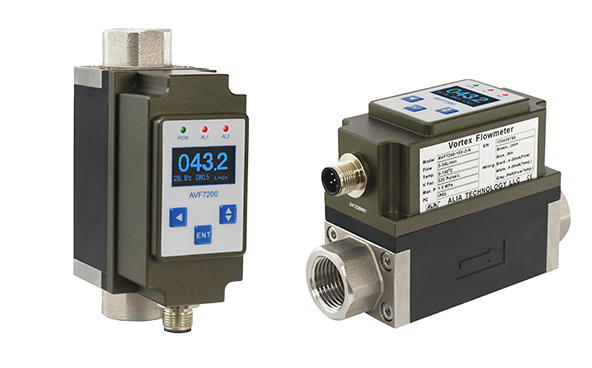

AVF7200 소형 볼텍스 유량계
AVF7200 Series는 온도 센서가 내장된 소형 볼텍스(와류식) 유량계로,
유량과 온도를 동시에 측정할 수 있는 제품입니다.
온도 보상 기능을 적용하여 유체 온도 변화에 의한 영향을 최소화하였으며,
정밀한 유량 측정이 가능합니다.
또한 밀봉 구조를 최적화한 설계를 적용하여 우수한 내압성과 내구성을 확보하였으며,
고압 환경에서도 안정적인 측정 성능을 제공합니다.
4-20mA 아날로그 출력, RS485(Modbus) 통신, NPN 및 PNP 알람 출력 등
다양한 출력 방식을 지원하여 자동제어 시스템과의 연동도 용이합니다.
신재생에너지, 탄소중립 설비, 전자 및 반도체 산업, 데이터센터 냉각 설비 등 다양한 산업 현장에서 활용되고 있습니다.
왜 볼텍스 유량계가 데이터센터에 적합할까?
볼텍스 유량계는 유체가 장애물을 통과할 때 발생하는 카르만 와류(Kármán Vortex)의
발생 주파수를 측정하여 유량을 계산하는 방식입니다.
내부에 회전 부품이나 기계적 가동부가 없어 마모가 거의 발생하지 않으며,
장기간 안정적인 측정 성능을 유지할 수 있습니다. 따라서 데이터센터와 같이 24시간 연속 운전되는 설비에 매우 적합합니다.
1. 가동부가 없어 유지보수 최소화
볼텍스 측정 원리를 적용하여 내부에 회전 부품이나 기계적 가동부가 없습니다.
따라서 마모에 의한 성능 저하가 적고 장기간 안정적인 측정이 가능하여 유지보수 비용을 절감할 수 있습니다.
특히 24시간 연속 운전되는 데이터센터 환경에 적합한 구조입니다.
2. 좁은 설치 공간에도 적용 가능
서버 랙 내부 및 CDU(Cooling Distribution Unit)는 설치 공간이 매우 제한적입니다.
AVF7200 시리즈는 DN8~DN32(8~32mm)의 소구경 배관에 적용 가능하도록 설계되어 있으며,
컴팩트한 구조로 협소한 공간에서도 설치가 용이합니다.
3. 유량과 온도를 동시에 측정
데이터센터 냉각 효율 관리를 위해서는 단순 유량뿐 아니라 냉각수 온도 데이터도 중요합니다.
AVF7200은 내장형 PT100 온도센서를 탑재하여 유량과 온도를 동시에 측정할 수 있어
열량 관리 및 냉각 효율 분석에 활용 가능합니다.
4. 다양한 통신 및 출력 지원
최대 3개의 출력 채널을 제공하며 현장 조건에 따라 다양한 구성이 가능합니다.
- 4~20mA 유량 출력
- 4~20mA 온도 출력
- PNP 알람 출력
- NPN 알람 출력
- RS485 Modbus 통신
BMS(Building Management System), PLC, SCADA, DCIM 등 중앙감시 시스템과 쉽게 연동할 수 있습니다.
5. 낮은 압력 손실
냉각수 순환 시스템에서는 압력 손실 최소화가 중요합니다.
AVF7200은 Full Scale 조건에서도 압력 손실이 0.05MPa 이하로 설계되어 펌프 부하를 최소화할 수 있습니다.
소형 볼텍스 유량계 AVF7200 주요 사양
| Vortex Flowmeter AVF7200 Series | |
| 측정 원리 | Vortex (와류식) |
| 온도 측정 | PT100 온도센서 |
| 적용 유체 | 물, 냉각수, 초순수, 유전성 유체, 합성유, 저점도 액체 |
| 점도 범위 | ≤10 cSt |
| 배관 사이즈 | DN8 ~ DN32 |
| 유량 범위 | 1 ~ 240 L/min |
| 온도 범위 | 0~100℃(기본), -10~90℃(옵션) |
| 유량 정확도 | ±1.5% F.S. |
| 옵션 정확도 | ±1.0% F.S., ±0.7% F.S. |
| 온도 정확도 | ±0.3℃ |
| 반복성 | ±0.3 ~ ±0.7% Span |
| 최대 사용 압력 | 1.0MPa(기본), 1.6MPa(옵션) |
| 파열 압력 | 3.6MPa |
| 압력 손실 | 0.05MPa 이하 |
| 사용 온도 | -10 ~ 100℃ |
| 주변 온도 | -20 ~ 85℃ |
| 보호등급 | IP65 |
| 설치 방향 | 수직 / 수평 |
| 접속 방식 | G, Rc, NPT Thread |
| 전원 | 18~30VDC |
| 소비전력 | 3W 이하 |
데이터센터 증설 시 대량 적용에 유리
데이터센터는 초기 구축 이후 서버 증설에 따라 냉각수 배관 역시 지속적으로 확대됩니다.
특히 동일한 냉각 모듈과 배관 구조를 반복 적용하는 특성상
한 번 검증된 유량계가 수십 대에서 수백 대 규모로 추가 발주되는 경우가 많습니다.
AVF7200은 소형화된 설계와 높은 신뢰성, 유지보수가 거의 필요 없는 구조를 갖추고 있어
데이터센터 신규 구축 및 증설 프로젝트에 최적화된 유량계 솔루션입니다.
데이터센터의 안정적인 운영을 위해서는 냉각수 유량을 정확하게 측정하고
지속적으로 관리하는 것이 매우 중요합니다.
AVF7200 소형 볼텍스 유량계는 유량과 온도를 동시에 측정할 수 있으며,
컴팩트한 크기와 우수한 내구성을 바탕으로 데이터센터 액체 냉각 시스템에 최적화된 솔루션을 제공합니다.
데이터센터 냉각수 라인, CDU 시스템, 초순수 및 글리콜 냉각수 유량 측정이 필요하시다면
씨엠솔루션으로 문의해 주시기 바랍니다.
다양한 산업 분야의 유량계, 레벨계 및 계측 솔루션을 전문적으로 공급하는
씨엠솔루션이 최적의 제품을 제안해 드리겠습니다.
