정유, 화학, 수처리, 발전 플랜트와 같은 산업현장에서는
대형 저장탱크의 수위를 지속적으로 확인해야 하는 경우가 많습니다.
특히 탱크 높이가 높거나 현장이 넓은 환경에서는 작업자가 직접 탱크 위에 올라가 수위를 확인하는 일이 쉽지 않습니다.
또한 여러 작업자가 동시에 수위를 확인해야 하는 현장에서는
제어실의 인디케이터나 HMI 화면만으로는 즉각적인 현장 대응이 어려운 경우도 발생합니다.
현장이 넓고 여러 작업자가 동시에 움직이는 환경에서는 이런 방식이 불편할 수밖에 없습니다.
특히 아래와 같은 현장에서는 더 큰 문제가 발생합니다.
- 탱크가 높아서 육안 확인이 어려운 현장
- 작업자가 여러 구역에 분산되어 있는 플랜트
- 제어반이 특정 장소에만 설치된 환경
- 멀리서도 즉시 수위를 확인해야 하는 설비
- 실시간 수위 변화를 직관적으로 확인해야 하는 장소
이럴 때 필요한 것이 바로
타겟 타입 탱크 레벨계(TARGET TYPE TANK LEVEL GAUGE)
HFW-100W 입니다.

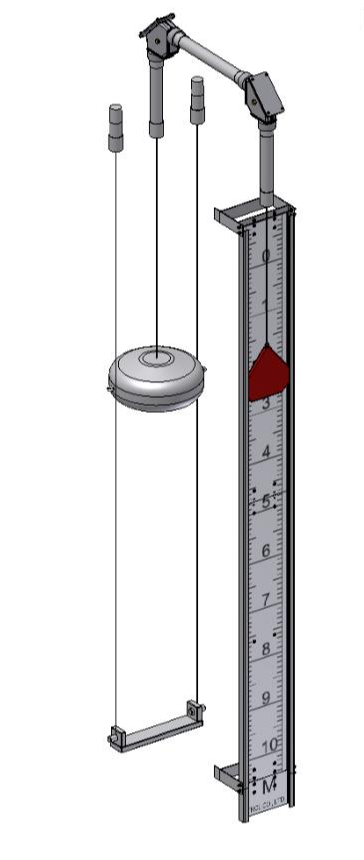

멀리서도 바로 보이는 “타겟 지시부”
HFW-100W 모델의 가장 큰 특징은
탱크 외부에 설치된 타겟(Target) 지시부입니다.
탱크 내부 수위가 변하면 플로트(Float)가 움직이고,
그 움직임이 외부 타겟 지시부와 연동되어 실시간으로 상승·하강합니다.
즉,
굳이 탱크 위에 올라가지 않아도
멀리서 현재 수위를 바로 확인할 수 있는 구조입니다.
특히 타겟에 빨간색 표시를 사용하면 시인성이 뛰어나기 때문에
넓은 산업현장에서도 한눈에 확인이 가능합니다.
왜 인디케이터보다 타겟형 레벨게이지를 사용할까?
많은 현장에서 레벨 데이터를 통신으로 받아
인디케이터나 제어반에서 확인합니다.
물론 데이터 관리에는 좋은 방식입니다.
하지만 실제 현장에서는 이런 불편이 발생합니다.
- 제어반 위치까지 이동해야 함
- 여러 작업자가 동시에 보기 어려움
- 현장 작업 중 즉시 확인이 불편함
- 넓은 야외 플랜트에서는 접근성이 떨어짐
그래서 현장에서는
“누구나 멀리서 바로 볼 수 있는 레벨게이지”를 선호합니다.
HFW-100W는 이런 현장 요구에 맞춰 개발된 제품입니다.
단순하지만 내구성이 높은 구조
HFW-100W는 플로트(Float)와 웨이트(Weight)의 균형 원리를 이용한 구조로 설계되어 있습니다.
복잡한 전자식 구조가 아니라
기계식 기반의 단순한 구조이기 때문에 유지보수가 비교적 간편하며 내구성이 우수합니다.
또한 실시간으로 수위 변화를 직접 눈으로 확인할 수 있다는 점도 큰 장점입니다.

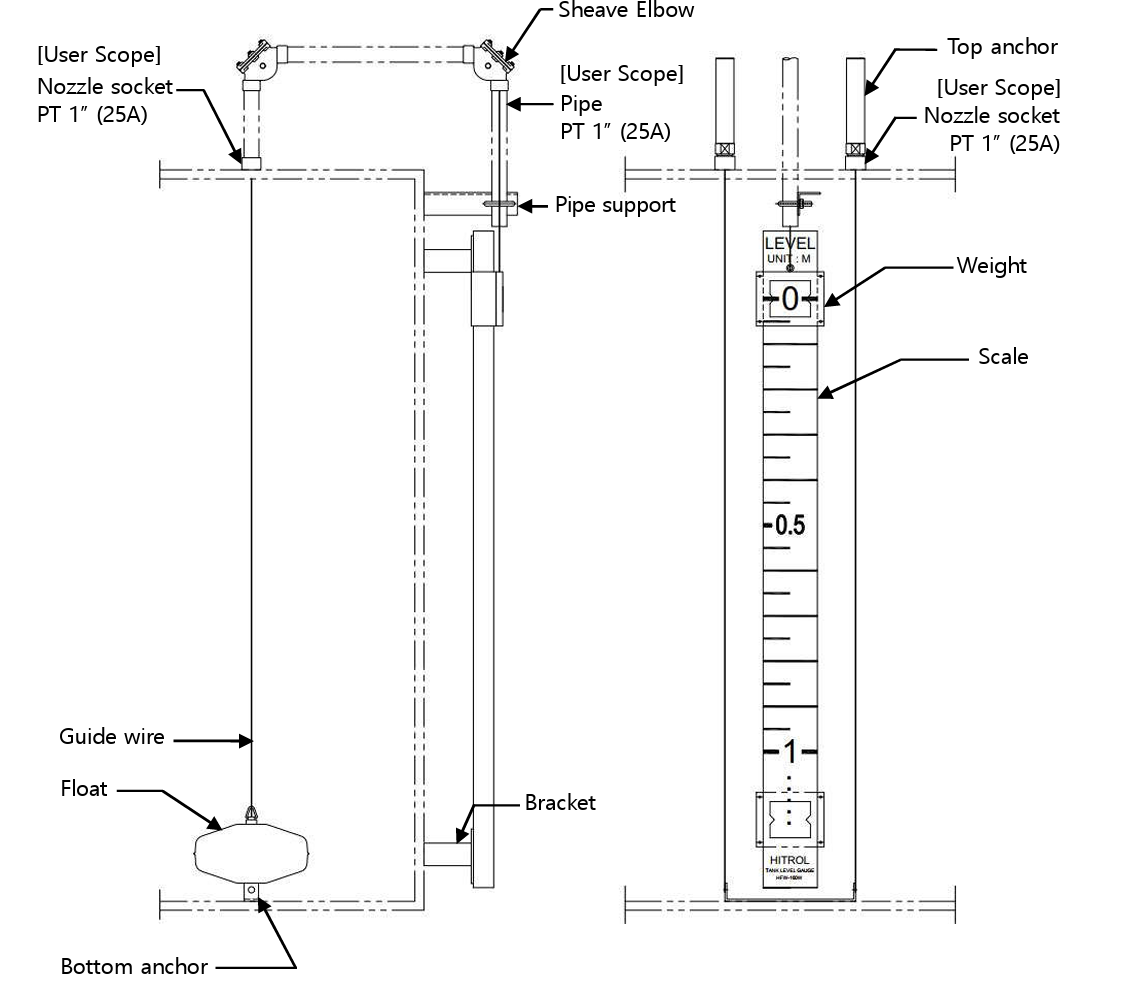

탱크 내부 액체의 수위 변화에 따라 Float가 상하로 움직이며,
Float에 연결된 Measuring Wire 반대편에는 Targeting Weight가 연결되어 있습니다.
탱크 내부 수위가 변하면 Float의 위치가 변하고,
이에 따라 외부의 Target Weight가 실시간으로 상승·하강하게 됩니다.
작업자는 외부 Scale Plate의 눈금을 통해 현재 탱크 수위를 직독식으로 확인할 수 있으며,
멀리서도 타겟 위치를 쉽게 식별할 수 있어 넓은 플랜트 현장에 적합합니다.
타겟형 플로트 타입 레벨게이지 사양표
| HFW-100W Technical Specification | |
| 제품명 | HFW-100W Series |
| 제품 타입 | Target Type Tank Level Gauge |
| 설치 방식 | Side Mounting |
| 표시 방식 | Scale Plate 직독식 표시 |
| 적용 유체 | Liquid |
| 측정 범위 | Standard 1.5M / Max. 10M |
| 주변 온도 | -20℃ ~ +80℃ |
| 사용 온도 | Max. 150℃ / Option Max. 200℃ |
| 사용 압력 | ATM |
| 측정 방식 | Float & Weight Balance Type |
| 최소 눈금 | cm 단위 측정 |
| Scale Body 재질 | Aluminum (A.L) |
| Scale Plate 재질 | SUS 304 / SUS 316L |
| Float 재질 | SUS 316L |
| Weight 재질 | B.S |
| Process Connection | C.S |
| Wetted Parts | SUS 304, SUS 316 |
| 지시 방식 | 외부 타겟(Target) 웨이트 이동 표시 |
| 특징 | 멀리서 시인 가능한 직독식 레벨 표시 |
| 적용 분야 | 오일 저장조, 석유화학, 댐, 식음료 저장조 등 |
다양한 산업현장에서 적용 가능
HFW-100W는 다양한 산업 환경에서 사용 가능합니다.
- 정유 및 석유화학 플랜트
- 수처리 및 폐수 설비
- 발전소 및 저장탱크
- 식품 및 화학 공정
- 고가수조 및 대형 저장탱크
특히 대형 탱크 수위를 직관적으로 확인해야 하는 현장에서 매우 효과적입니다.

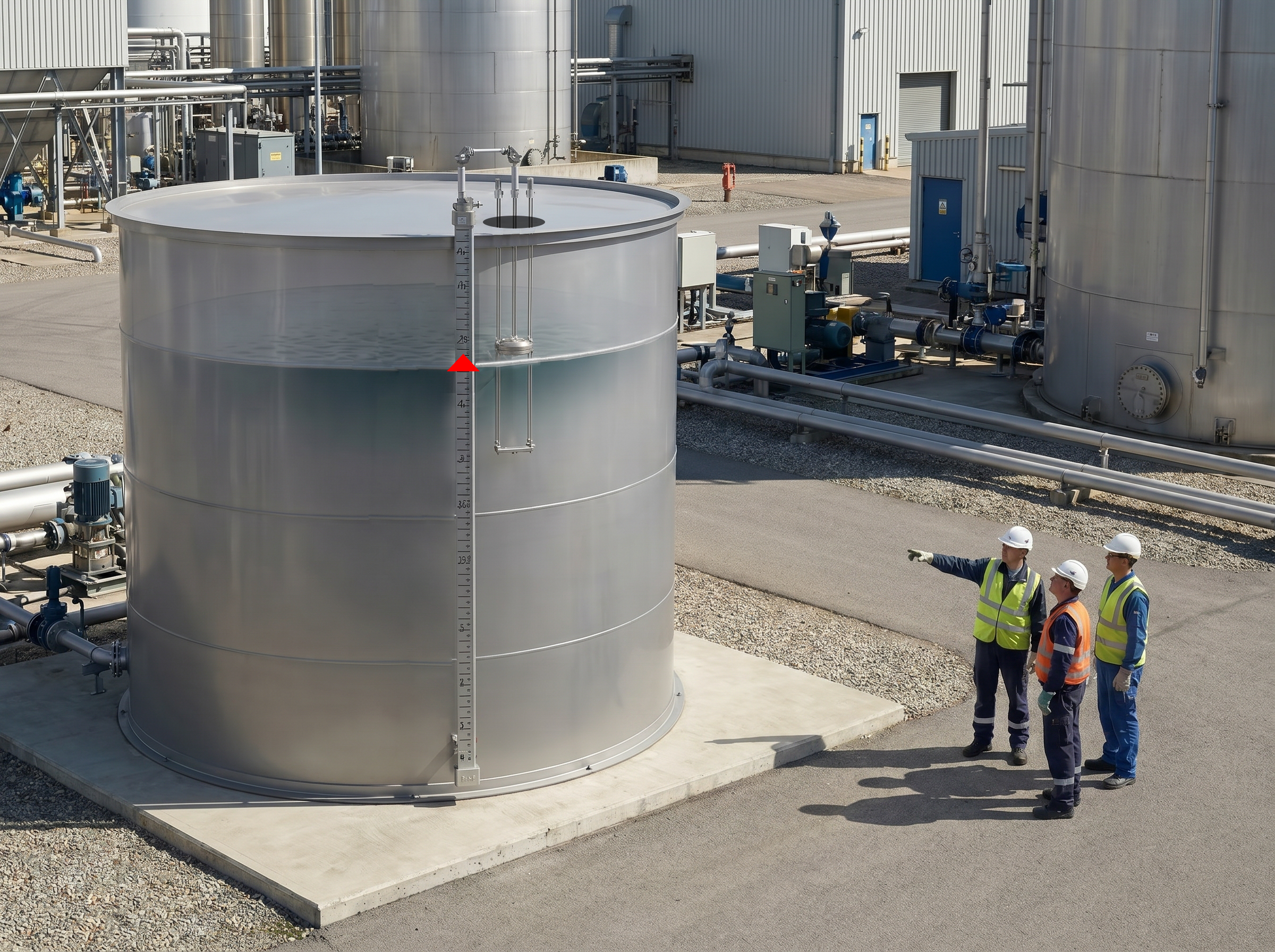

높은 탱크 수위, 아직도 올라가서 확인하시나요?
현장에서 중요한 것은 “바로 보이는 것”
넓은 공간의 산업현장에서 여러 사람이 동시에 수위를 확인해야 한다면
멀리서도 한눈에 보이는 TARGET TYPE LEVEL GAUGE가 훨씬 효율적입니다.
씨엠솔루션은 앞으로도 산업현장에서 실제로 불편했던 부분,
그리고 작업 효율과 안전성을 높일 수 있는 제품들을 지속적으로 소개해드리겠습니다.
감사합니다.
