최신 산업 현장과 반도체, 제약, 바이오산업에서는 미세 입자 관리가 핵심 경쟁력이 되고 있습니다.
특히 클린룸(Cleanroom) 은 극도로 청정한 환경을 유지해야 하는 공간으로,
작은 입자의 유입이나 발생만으로도 제품 품질과 생산 효율에 큰 영향을 줄 수 있습니다.
이러한 이유로, 클린룸에서는 공기 중 입자 계수 시스템(Particle Counter System)을 통한
지속적인 모니터링이 필수적입니다.
클린룸 내 공기질 관리의 중요성
클린룸은 ISO 14644-1 청정도 등급에 따라 공기 중 입자 개수 기준이 엄격히 정의됩니다.
예를 들어, ISO Class 5 수준에서는 0.5μm 이상의 입자가 1 m³ 당 3,520개 이하로 유지되어야 합니다.
- 반도체 제조 → 웨이퍼 표면 불량 최소화
- 제약 생산 → 무균 공정 및 품질 보증
- 바이오 산업 → 연구 및 임상 시료 오염 방지
- 도료 공정 → 자동차 도료의 외부 코팅 오염 방지
따라서 정밀한 입자 계수 시스템이 없다면, 공정 안정성과 품질 보증은 불가능합니다.
ISO 14644-1 청정도 등급
0.3 μm 이상의 입자는 ISO 1~9 전 등급에서 기준 항목으로 관리되고 있으며,
특히 ISO 5 이하는 제약·반도체 분야에서 매우 중요한 관리 목표입니다.
| ISO Class | 허용 입자수 (≥ 0.3 μm, 개/m³) | 허용 입자수 (≥ 0.5 μm, 개/m³) |
| ISO 1 | 10 | - (관리 대상 아님) |
| ISO 2 | 100 | 2 |
| ISO 3 | 1,000 | 35 |
| ISO 4 | 10,000 | 352 |
| ISO 5 | 100,000 | 3,520 |
| ISO 6 | 1,000,000 | 35,200 |
| ISO 7 | 352,000,000 | 352,000 |
| ISO 8 | 35,200,000,000 | 3,520,000 |
| ISO 9 | 352,000,000,000 | 35,200,000 |
- ISO Class 1~4: 극초미세 입자(0.1 μm, 0.2 μm) 기준이 중심, 반도체 초정밀 공정에 해당
- ISO Class 5 : ≥0.3 μm → 100,000개/m³, ≥0.5 μm → 3,520개/m³
→ 제약 무균 충전, 반도체 제조에서 가장 중요한 기준 - ISO Class 7~8: 일반 전자부품, 의료기기 제조, IAQ 관리에 해당
추천 솔루션: 파티클 카운터 (Particle Counter)
클린룸, 반도체, 제약 공정에서는 공기 중 미세 입자의 실시간 관리가 필수입니다.
이때 사용되는 장비가 바로 광산란 방식 파티클 카운터입니다.
✔ 0.3 μm 이상의 초미세입자까지 실시간 검출
✔ 청정도 등급(ISO 14644-1) 기준에 맞춘 자동 판정 가능
✔ 공기뿐만 아니라 압축가스, 미기류(LAF) 검증에도 활용 가능
✔ 제약·바이오·반도체 등 무균/고청정 공정 품질 보증
측정 환경과 사용 목적에 따라 휴대형, 탁상형(원격), 설치형(원격) 파티클 카운터를 선택할 수 있습니다.
- 휴대형(H8306) → 현장 점검 및 이동식 사용에 최적
- 탁상형/원격(B7301·B7501) → 모니터링 + 원격 관리 혼합형
- 설치형(R5301P·R5501P) → 시설 고정 설치, 24시간 연속 관리

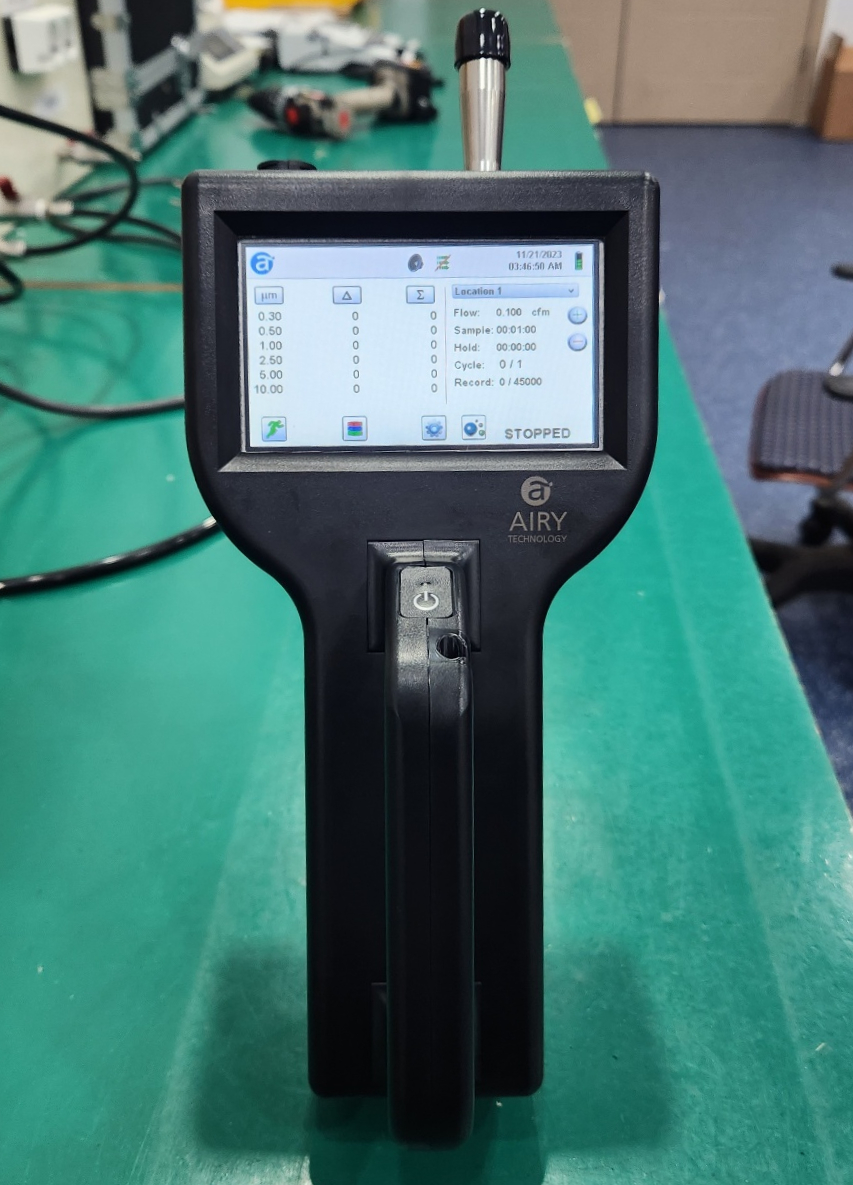

1. 휴대형 파티클 카운터 (Handheld) – H8306
- 측정 범위: 0.3 ~ 25 μm
- 채널: 최대 6개 동시 측정
- 특징: 소형·경량, 한 손 휴대 가능 / 4.3인치 터치스크린 / 45,000 데이터 저장 / 10시간 이상 사용
- 적용 분야: 연구실, 클린룸 현장 점검, IAQ 관리

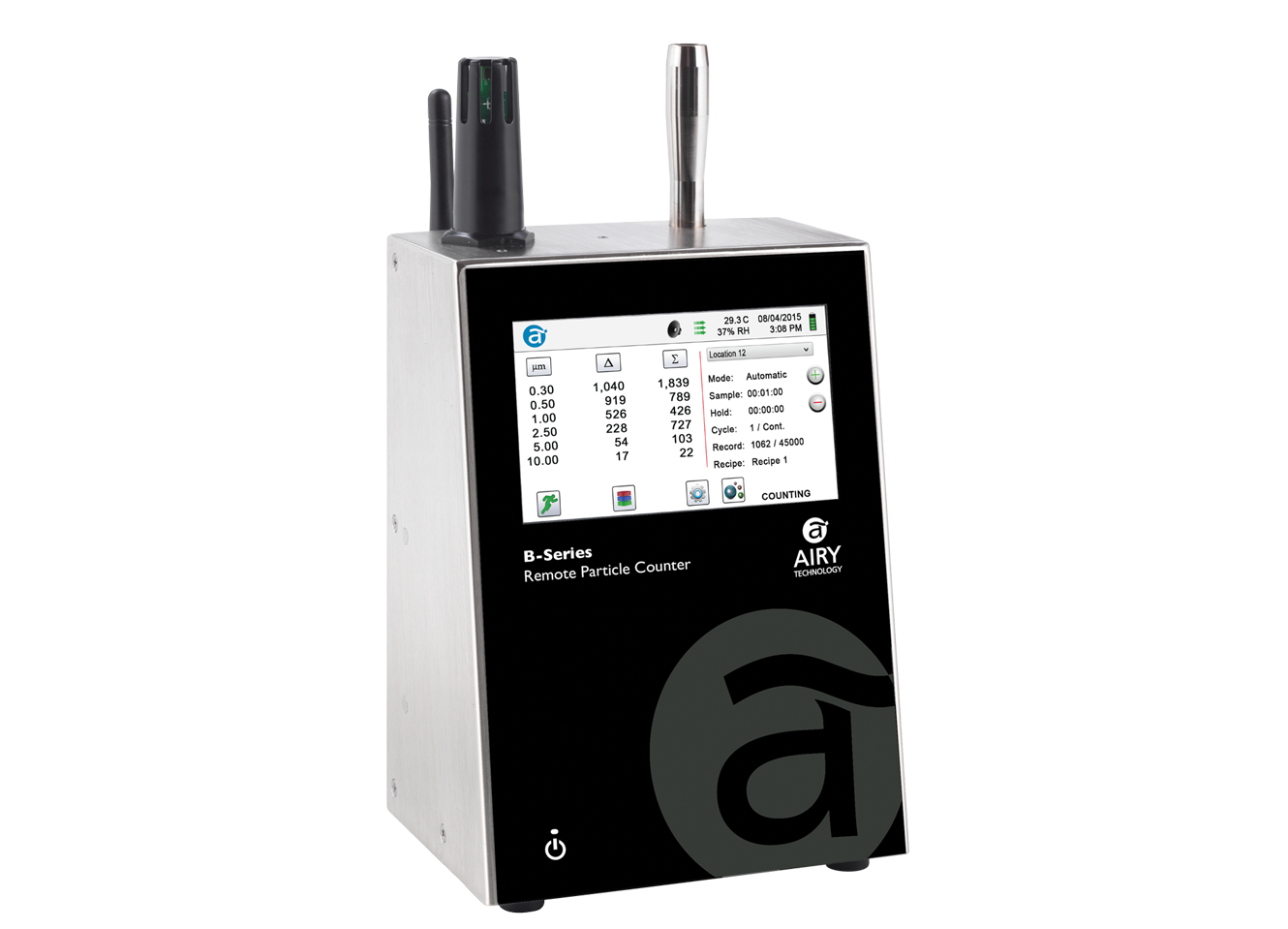

2. 탁상형 / 원격 파티클 카운터 (Remote – Portable/Desktop) – B7301, B7501
- 측정 범위:
- B7301 → 0.3 ~ 25 μm
- B7501 → 0.5 ~ 25 μm
- 특징: 독립형 & 원격 모니터링 / 45,000 샘플 기록 / Ethernet·USB·Wi-Fi 지원 / ISO 21501-4 규격 준수
- 적용 분야: 클린룸 공정 모니터링, 자동화 시스템 연동
3. 설치형 / 고정식 파티클 카운터 (Remote – Fixed) – R5301P, R5501P
- 측정 범위:
- R5301P → 0.3 ~ 25 μm
- R5501P → 0.5 ~ 25 μm
- 특징: 시설 고정 설치 / 45,000 데이터 중복 저장 / Ethernet·USB·Modbus 통신 지원 / ISO 21501-4 준수
- 적용 분야: 반도체·제약·바이오 클린룸 상시 모니터링
납기 & 문의
재고가 있는 모델은 1주일 이내 출고 가능하며, 약 4주 소요됩니다.
제품 모델에 따라 금액이 다르므로, 견적 요청 주시면
현장에 맞는 최적 솔루션을 제안드립니다.
정밀한 입자 측정과 실시간 모니터링 시스템에 필요한 파티클 카운터로
제품 품질 향상과 공정 안정성을 높이고자 하시다면,
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
