산업용 공기 압축기는 대부분의 다른 산업 장비보다 많은 전력을 사용하며,
공장 에너지 소비량의 최대 3분의 1 가까이 많은 부분을 차지합니다.
열질량식유량계(Thermal Mass Flow Meter)는 공기 압축기의 효율적인 관리와 운전을 위해 활용됩니다.
또한, 공기 누출은 산업용 압축기 출력의 최대 30%를 낭비하기도 합니다.
열 질량 유량계는 시스템 모니터링과 누출 정도를 파악하고
손실된 에너지량을 정량화하여 효율을 개선하는 데 도움이 됩니다.
산업 현장에서 압축 공기(Compressed Air) 설비는 보이지 않는 에너지 손실의 주범이 될 수 있습니다.
많은 플랜트에서는 압축 공기의 실제 소비량과 누기(Loss)를 제대로 측정하지 않아
에너지 손실과 불필요한 비용이 발생하고 있습니다.
열질량식유량계로 송풍기와 덕트에 흐르는 공기 소비량 모니터링을 통해
공급하는 에너지 양과 압축 공기의 소모되는 사용량을 확인하여
누설되는 에너지가 있는지 점검할 수 있습니다.
열질량식유량계로 기체 유체 사용량을 확인함으로써
소비 및 공급 에너지 모니터링, 프로세스 제어까지 가능합니다.

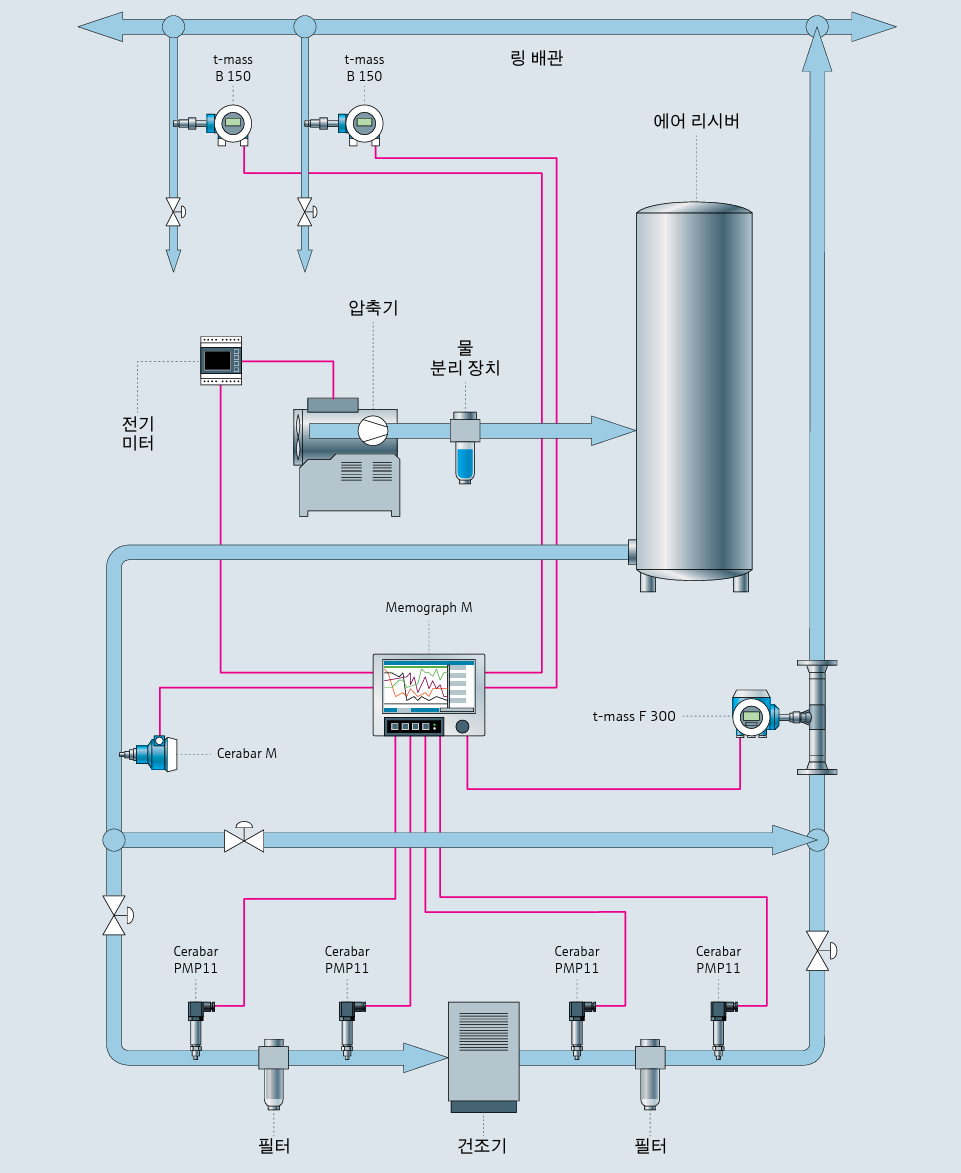

에너지 관리 시스템 - 압축 공기 사용량 확인으로 설비에 소비 및 분산, 누설되는 에너지 점검
산업 설비에서 사용되는 압축공기, 질소, 아르곤, 수소 등은
가시적이지 않지만 가장 비용이 큰 유틸리티 중 하나입니다.
열질량식 유량계는 직접 질량 유량을 측정함으로써,
에너지 관리 시스템에 필수적인 데이터를 제공합니다.
📌 플랜트 등 다양한 산업에서 사용하는 압축 공기의 소비 및 분배(분산)하는 에너지 관리
📌 데이터센터에서 발생하는 기계 열 냉각시스템
📌 음료 제조 및 냉각에 사용하는 이산화탄소 유량 제어
📌 철강, 제강 제조 시 공기를 차단하는 아르곤 주입
📌 공장의 생산 라인에서 질소 및 산소 공급
📌 천연 가스 보일러 공급 및 통제
📌 폐수 처리 플랜트의 공기 및 바이오가스 측정

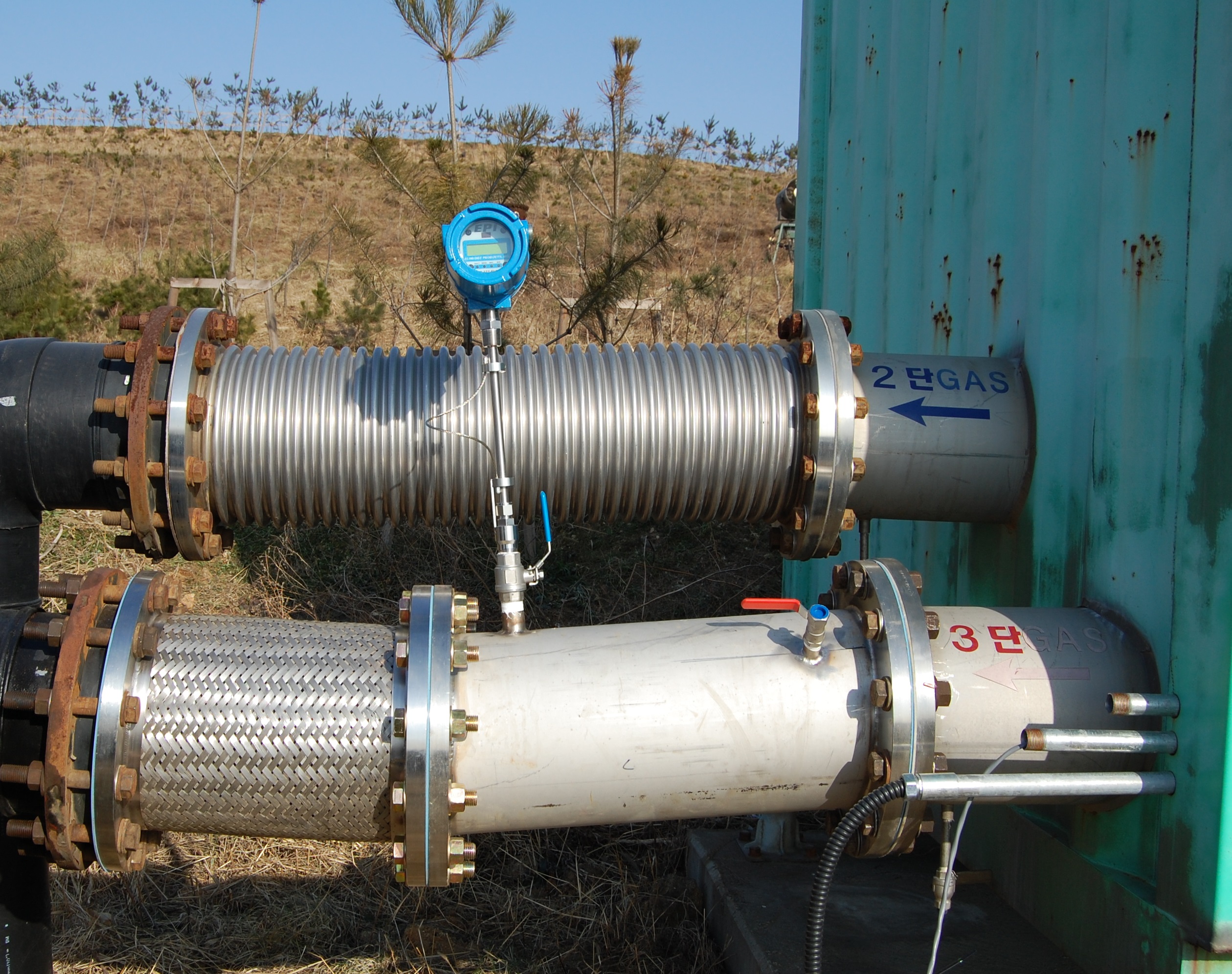

📌 매립지에서 발생하는 메탄 가스량 확인
유량을 정밀 계량하여 불필요한 에너지 손실을 조기 발견하고 유지보수 시점 파악 가능합니다.

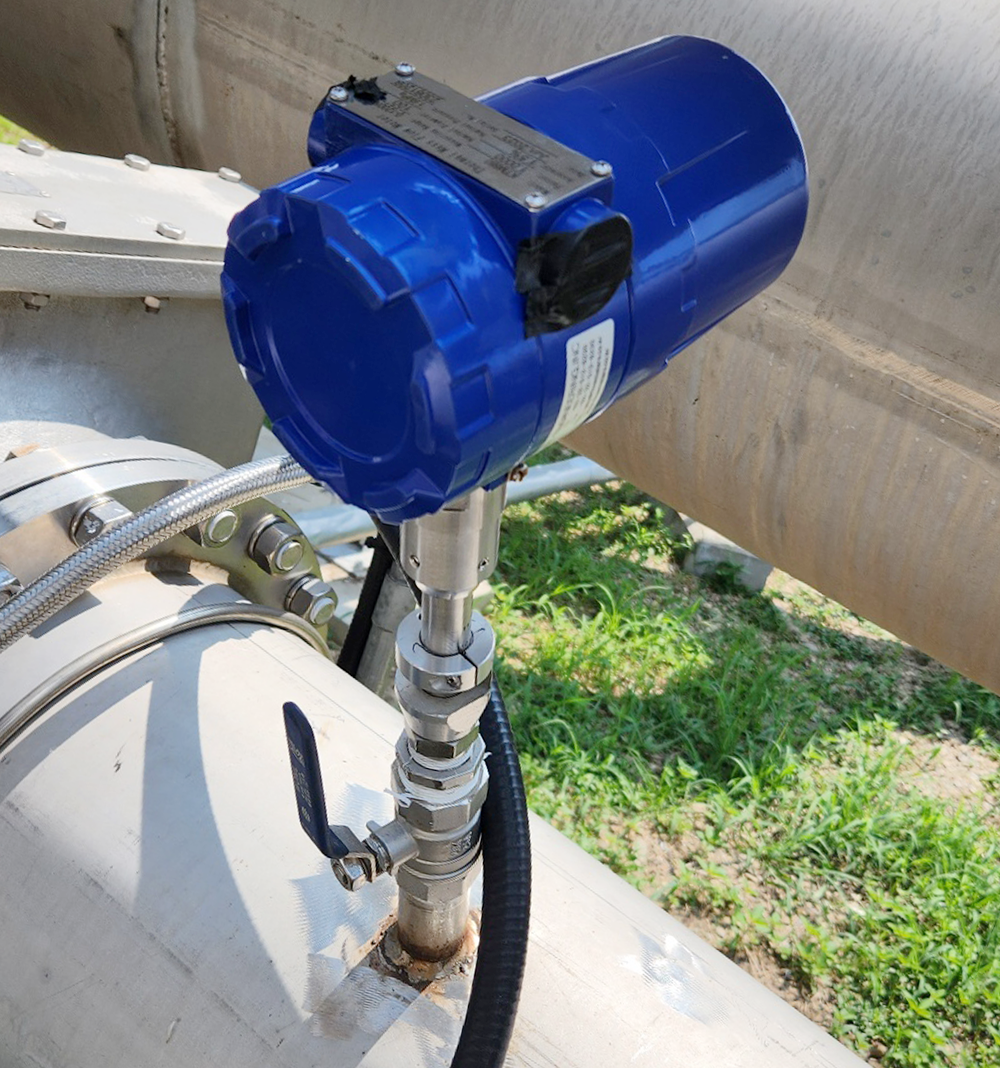

추천 솔루션1: KTM-8000 열질량식유량계
제품 사양 요약
| 항목 | 내용 |
| 타입 | 1. 설치 타입 : 단관형 (Inline Type) / 삽입형 (Insertion Type) 2. 지시부 타입 : 일체형 / 분리형 |
| 유속 | 0.1 Nm/s - 100 Nm/s |
| 배관 연결 사이즈 | 10 mm ~ 4000 mm |
| 화면 표기 | 순간 유량, 누적 유량, 유속, 날짜 등 / LCD display with English Display |
| 정확성 | ± 1 % of R.D. |
| 재현성 | ± 0.2 % of F.S. |
| 측정비 | 100 : 1 minimum |
| 최대 압력 | 10 bar (Special option to 35 bar) |
| 측정 가능 온도 | Sensor : - 40 ℃ ~ 200 ℃ Transmitter : - 20 ℃ ~ 45 ℃ |
| 재질 | Wetted Parts : 304, 316 Stainless Steel (Hastelloy optional) Transmitter Enclosure : Aluminum |
| 전원 사양 | DC 24 V @ 250 mA, AC 230 V 50/60 Hz |
| 출력 | Analog : DC 4 mA ~ 20 mA / Pulse |
| 통신 | RS485 Modbus RTU |
| 보호등급 | 1. 지시부 일체형 : IP65 2. 지시부 분리형 : 지시부 IP65 / 센서부 IP67 |
추천 솔루션2: EPI 열질량식유량계
폭발 위험이 있는 가스를 사용하는 환경에서는 방폭형 모델이 있는 EPI 제품을 선택해야 합니다.
제품 공통 사양 : EPI 열질량식유량계
| 항목 | 내용 |
| 입력 전원 | - 24VDC @ 250mA - 115VAC 50/60Hz (옵션) - 230VAC 50/60Hz 50mA (옵션) |
| 송신기 전력 요구 사항 | ≤ 5W |
| 출력 | - 0–5 VDC - 4–20 mA (유량 및 온도) - Pulse (누적량) |
| 통신 | - RS232, RS485 (Modbus RTU 임베디드) - HART (옵션) - Profibus DP (옵션) |
| 디스플레이 | 2줄 16자 백라이트 LCD 및 4버튼 키패드 (유량, 총 유량, 가스 온도, 밀리와트 표시) |
| 정밀도 (Ref. 21°C) | ± (판독값의 1% + 전체 스케일의 0.5% + GTC) |
| 반복성 | ±0.2% FS (Full Scale) |
| 턴다운 비율 | 100:1 @ 10 SFPM (0.051 NMPS) 최소 판독값 |
| 센서 온도 범위 | -40°F ~ 400°F (-40°C ~ 204°C) (주문 시 보상 범위 결정) |
| 환경 온도 범위 | -40°F ~ 140°F (-40°C ~ 60°C) |
| 전자 PCB 온도 제한 | -40°F ~ 158°F (-40°C ~ 70°C) |
| 삽입형 유량계 압력 제한 | - 500 PSIG (스테인리스 페룰) - 25 PSIG (테플론™ 깃봉) |
| 습식 재질 | - 316L 스테인리스강 - Hastelloy C276 (옵션) |
| 표준 온도 및 압력(STP) | 70°F, 29.92" Hg (공기 밀도 = 0.075 lbs./ft³) |
| 허용 압력 | 최대 500 PSIG (표준) |
납기
재고 보유한 모델인 경우 일주일 이내 납기
원하는 사양과 사이즈, 추가 옵션에 맞추어 주문제작하는 경우
KTM-8000 시리즈는 30일 정도, EPI 제품은 약 8주 납기일 소요됩니다.
금액
사이즈 별, 사양별 금액이 달라 견적요청해 주시면 최적의 솔루션과 단가로 대응해 드리겠습니다.
아래 연락처로 연락 주시면 현장에 최적화된 제품과 서비스를 확인하실 수 있습니다.
열질량식유량계는 압축공기 공급 시스템에서 소비량을 측정할 수 있는 최적의 솔루션입니다.
천연가스, 메탄가스, 이산화탄소, 질소, 산소 등 다양한 기체 유량을 측정할 수 있으니
해당 가스와 공기 소비량 확인 및 제어가 필요하시다면
씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
