케미컬 탱크 오버플로우 감시, 초음파 레벨스위치로 자동 경보하기

화학·석유화학 공장의 저장탱크에서는 오버플로우(월류) 사고가 늘 리스크로 꼽힙니다.

특히 거품(기포)이 잘 발생하거나 점도가 높은 케미컬 액체는

플로트식·정전용량식 레벨스위치의 오작동을 유발하기 쉬워,

상한 레벨 감시 자체가 까다로운 현장이 많습니다.



이런 환경에서는 액체의 색상, 점도, 유전율에 영향을 받지 않는 별도의 감지 방식이 필요합니다.

약품 탱크 넘침을 감지하는 레벨 스위치



거품과 점도에 흔들리지 않는 초음파 레벨스위치

PLS-162 시리즈는 접점 없이 액체 유무만을 감지하는 초음파(갭 센서) 방식의 포인트 레벨 스위치입니다.

움직이는 부품이 없어 기계적 마모나 걸림 문제가 없고,

액체의 물성(점도·기포·색상·유전율)에 영향을 받지 않기 때문에 케미컬 탱크의 상한 레벨 경보용으로 적합합니다.

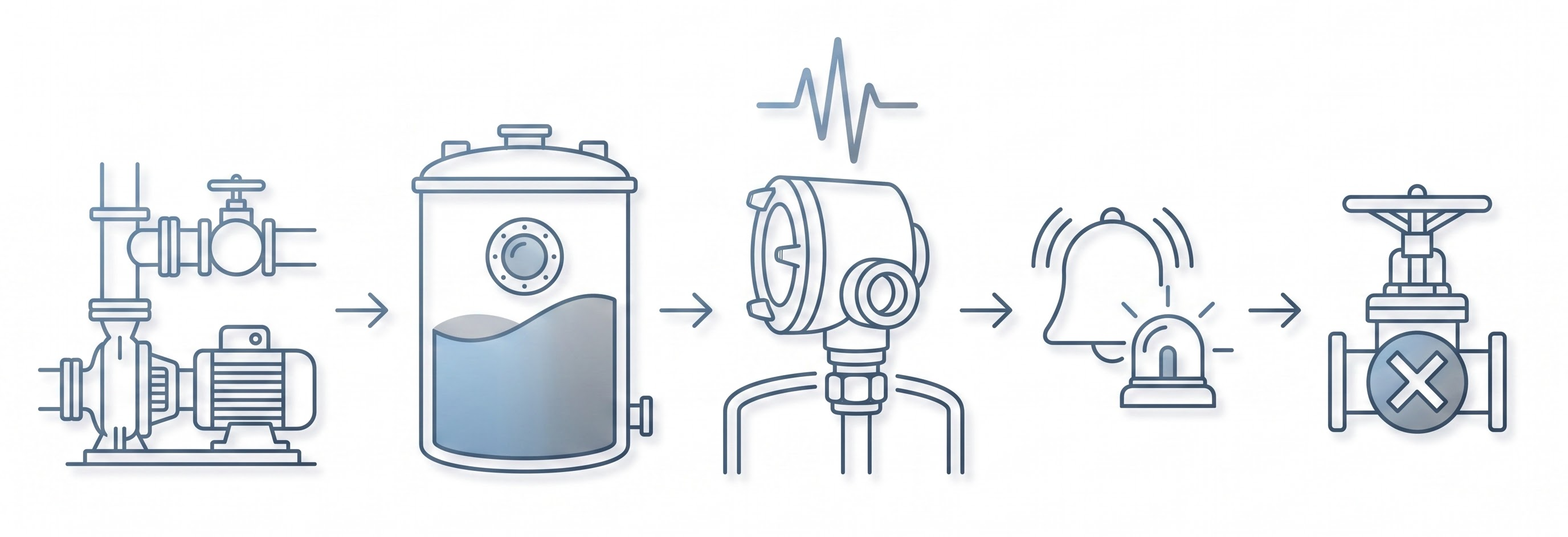

공정 개요 - 약품 탱크 원료 이송, 오버플로우 감지

[원료 이송 펌프] → [탱크 충전] → [PLS-162 상한 레벨 감지] → [오버플로우 경보(릴레이 출력)] → [충전 펌프 정지 / 밸브 차단]



케미컬 저장탱크는 야간·무인 운전 구간에서 충전이 이루어지는 경우가 많아,

작업자가 육안으로 액위를 확인하기 어렵습니다.

이때 상한 위치에 설치된 레벨스위치가 액체 도달을 감지해 경보를 발생시키고,

필요 시 충전 펌프를 자동으로 정지시켜 오버플로우를 사전에 차단하는 역할을 합니다.

레벨 스위치로 공정 제어하기

레벨 스위치의 역할

1. 탱크 상한 위치에서 액체 도달 여부를 실시간 감지
2. 액체 도달 시 릴레이 신호로 경보(부저·램프) 또는 상위 제어반에 신호 전달
3. 필요 시 충전 펌프 인터록으로 자동 정지
4. Fail-Safe 설정을 통해 정전·단선 시에도 안전 측으로 동작
5. Push 버튼 자가진단으로 정기 점검 시 배선 및 센서 상태 확인



추천 솔루션: PLS-162 Series

PLS-162는 저장탱크·용기·배관 등 거의 모든 액체 레벨 감지 현장에 적용 가능한 초음파 포인트 레벨 시스템입니다.

프로브는 316LSS 재질로 제작되며, 전자모듈은 플라스틱 카세트에 내장되어 NEMA 4/7 방폭 하우징 안에 장착됩니다.

별도의 보정(캘리브레이션) 없이 바로 사용할 수 있고, 전자모듈의 LED로 현재 상태를 즉시 확인할 수 있습니다.

기포와 점성에 강한 SENSARAS 레벨스위치 PLS-162 Series

주요 특징

• 초음파 방식 – 가동부 없음, 점도·기포·색상·유전율 영향 없음
• 보정/정기 유지보수 불필요
• 반복정밀도 2mm 이내, WET→DRY 전환 시 0.5초 지연으로 파도(액면 흔들림)에 의한 오작동 방지
• Fail-Safe 필드 선택 가능 (전원 인가 시 여자 / 액체 감지 시 여자 중 선택)
• Push 버튼 방식의 Demand 자가진단 기능
• 프로브 재질 316SS 표준, Kynar(PVDF)·CPVC·티타늄 옵션 가능
• 액체 점도 1~75,000 cps, 온도 -20~150℃, 압력 1000 PSIG(316LSS 기준)까지 대응
• 전원 24VDC / 90~240VAC 선택, 출력은 10A DPDT 릴레이 또는 Loop Power(4-20mA) 선택
• 액츄에이션 포인트(감지 갭 위치) 표준 1", 최대 99"까지 커스텀 가능
• 일체형(Integral) 또는 분리형(Remote) 전자모듈 장착 선택 가능



측정/감지 원리

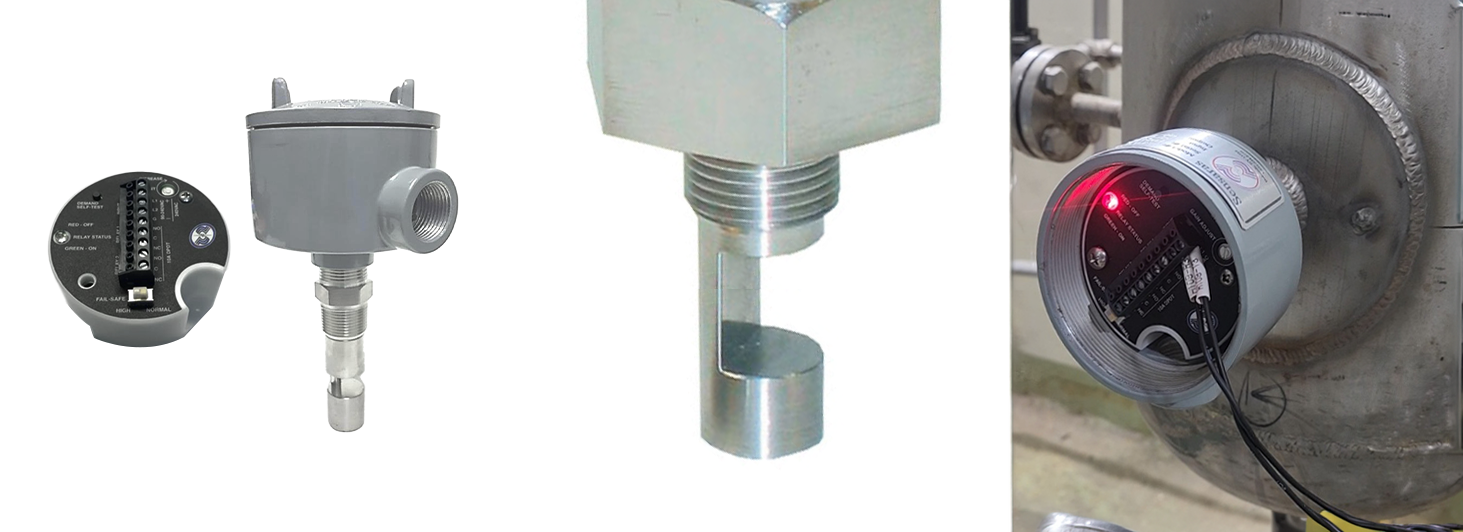

프로브 끝단에는 약 1/2인치의 갭을 사이에 두고 압전소자(피에조) 두 개가 마주 보게 장착되어 있습니다.

한쪽 소자가 2~4MHz의 고주파 초음파를 발생시키는데, 공기나 가스는 이 고주파를 거의 전달하지 못합니다.

갭이 액체로 채워지면 비로소 신호가 반대쪽 소자까지 전달되고,

이를 수신한 전자모듈이 "Wet(액체 감지)" 상태로 판단해 릴레이 출력 또는 4-20mA 신호를 전환합니다.



즉, PLS-162는 액체가 갭을 채우는지 여부만으로 감지하기 때문에 거품이 섞이거나

점도가 높은 케미컬 액체에서도 안정적으로 상한 레벨을 판단할 수 있습니다.

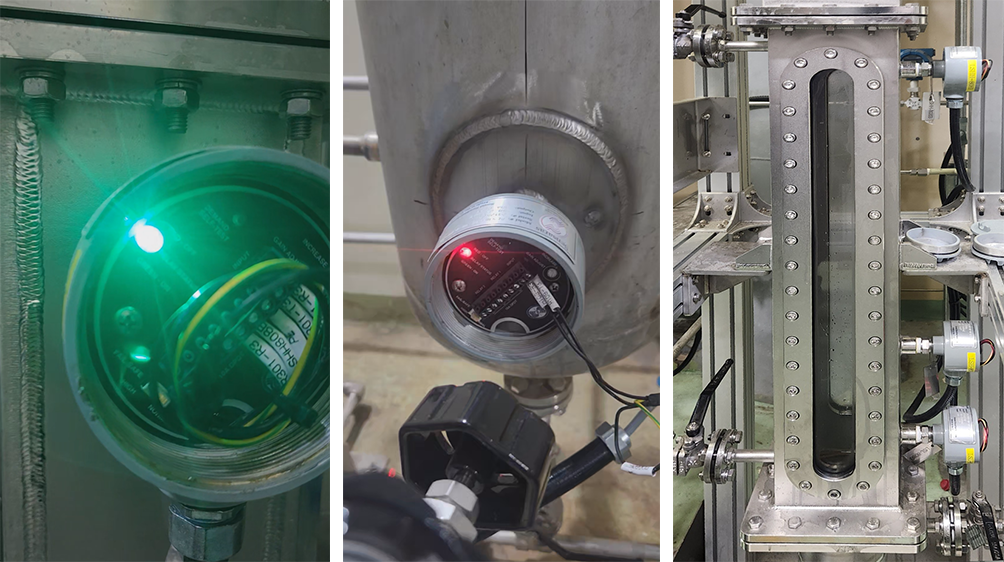

레벨스위치 PLS-162 LED 상태표시

제품 사양

감지 방식	초음파 갭 센서(피에조 2 EA, 2~4MHz)
프로브 재질	316SS 표준 (Kynar, CPVC, 티타늄 옵션)
반복정밀도	2mm 이내
감지 지연(ON)	0.5초
액체 점도 범위	1 ~ 75,000 cps
사용 온도	-20 ~ 150℃
사용 압력	최대 1000 PSIG (316LSS 기준)
프로세스 연결	3/4" NPT 표준 (플랜지 옵션 가능)
전원	24VDC / 90~240VAC
출력	10A DPDT 릴레이 또는 Loop Power(4-20mA)
방폭 등급	NEMA 4/7, Class I Group C·D / Class II Group E·F·G / Class III

레벨 스위치 적용 분야

• 고/저 레벨 오버플로우 경보
• 펌프 공회전(Dry-run) 보호
• 컨덴세이트 포트 레벨 감시
• 섬프(Sump) 및 오일 검출
• 윤활유 순환 설비 레벨 감시
• 충전 설비(Fill Machine) 레벨 제어
• 펌프 누유(Leak) 감지

화학·석유화학뿐 아니라 상하수도, 펄프·제지, 식음료, 조선·해양 등

점성·기포 문제가 반복되는 현장 전반에 동일한 방식으로 적용할 수 있습니다.

---



케미컬 탱크의 오버플로우는 한 번의 사고로도 안전·환경 리스크가 크기 때문에,

액체 물성에 영향받지 않는 감지 방식을 선택하는 것이 중요합니다.



PLS-162는 별도 보정 없이 설치 즉시 사용 가능하고 자가진단 기능까지 갖추고 있어,

무인·야간 운전이 많은 현장에서도 안정적으로 상한 레벨을 감시할 수 있습니다.



거품이나 점도 때문에 기존 레벨스위치가 자주 오작동하는 탱크가 있다면,

PLS-162 초음파 레벨스위치 적용을 검토해 보시기 바랍니다.
