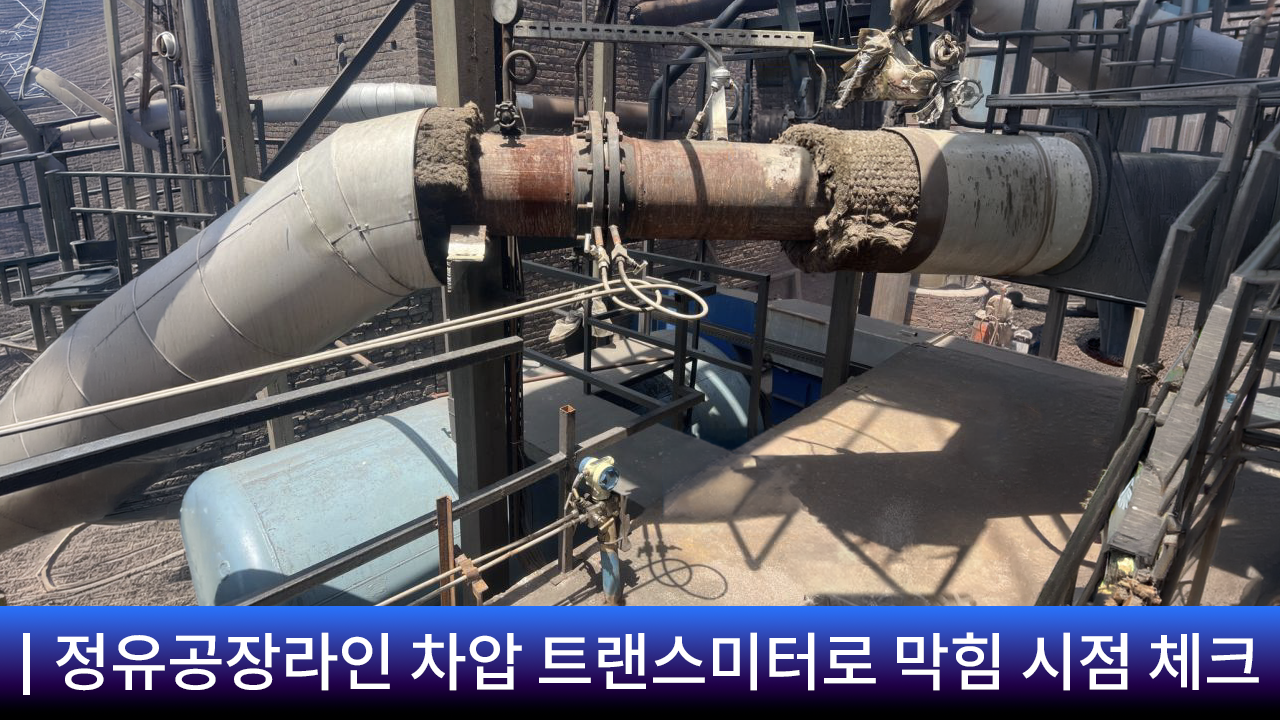

정유공장 필터 차압 감시, 스마트 차압 트랜스미터로 막힘 시점 미리 알기

정유공장에서는 원료유·중간재·최종 제품이 다양한 여과 공정을 거치며,

필터의 상태에 따라 공정 효율과 설비 안전이 크게 좌우됩니다.



필터가 막히기 시작하면 유량 저하, 압력 손실, 심하면 설비 트러블로 이어질 수 있는데,

이를 사전에 파악하려면 필터 전후단의 압력차, 즉 차압을 실시간으로 감시하는 것이 중요합니다.



최근 정유공장 설비 담당자로부터 "필터 막힘 시점을 미리 알 수 있는 차압 트랜스미터가 있는지" 문의를 받았습니다.

정유공장 필터 차압 감시, 스마트 차압 트랜스미터로 막힘 시점 미리 체크하기

정확한 차압 측정으로 필터 교체 시점을 예측하다

공정 개요 – 정유공장 차압 측정으로 라인 막힘 관리

[원료유 유입] → [여과기(필터) 통과] → [정제 공정 진입 필터 전단 압력(P1) 및 후단 압력(P2) 측정] → [차압(ΔP = P1 − P2) 산출] → [막힘 정도 판단]



정유·석유화학 공정에서 필터는 원료 중 불순물, 슬러지, 스케일 등을 제거하는 역할을 합니다.

시간이 지날수록 여과망에 이물질이 쌓이면서 차압이 점진적으로 상승하는데,

이 변화를 놓치면 유량 저하나 설비 손상으로 이어질 수 있습니다.



계기의 역할

1. 필터 전후단 압력차를 실시간 측정
2. 차압 상승 추이를 통해 막힘 진행 상태 파악
3. 설정값 초과 시 경보 발생으로 교체 시점 사전 안내
4. 필터 파손, 생산라인 정지 등 2차 피해 예방

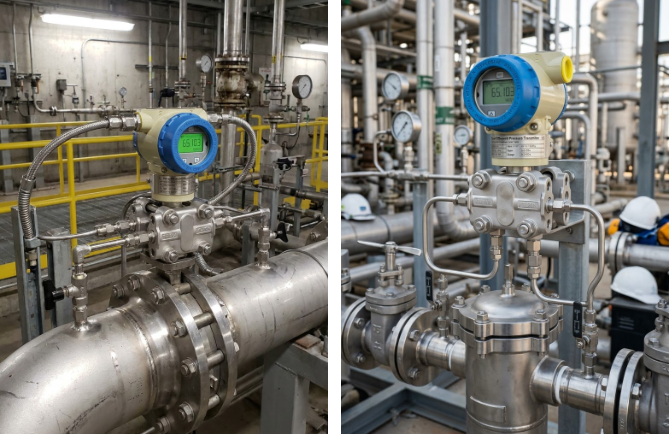

ALIA APT9000 차압 트랜스미터

추천 솔루션: ALIA APT9000

주요 특징

• 정확도 ±0.075% of span, 2년 안정성 0.2%
• 4-20mA + HART 통신 지원, 원격 모니터링 가능
• 방폭 인증(Ex ia IIC T5 / Ex db IIC T6)으로 위험지역 설치 가능
• 0-0.16kPa ~ 0-20MPa까지 폭넓은 측정범위 대응
• IP67 방수·방진, -25~95℃ 공정온도 대응
• 자동 제로 캘리브레이션 버튼 탑재로 유지보수 간편

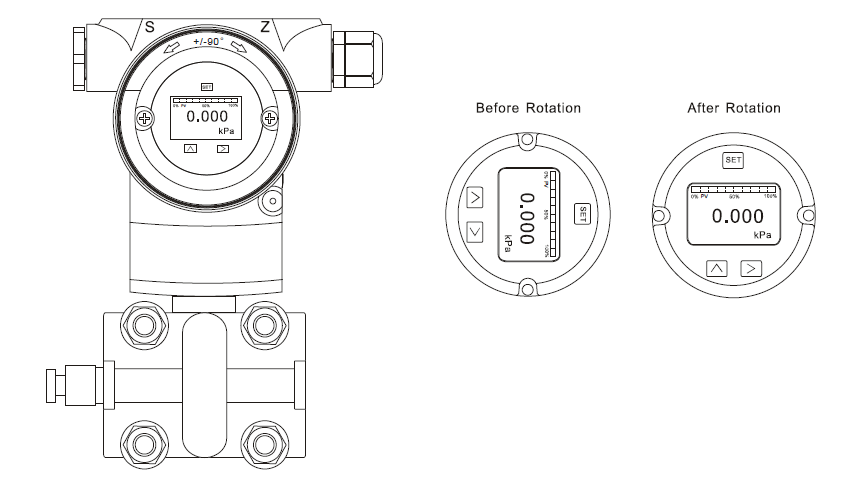

Differential Pressure Transmitter Transmitter Rotation



차압 측정 및 감지 원리

APT9000은 필터 전단(고압측)과 후단(저압측)에 각각 연결되어,

두 지점의 압력차를 캡슐형 다이어프램이 감지합니다.



압력차가 발생하면 다이어프램이 미세하게 변형되고,

이 변형량을 센서가 전기 신호로 변환하여 4-20mA 또는 HART 디지털 신호로 출력합니다.



즉, 필터 전후단에 APT9000을 설치하면 필터의 오염도를 수치로 실시간 확인할 수 있어,

정해진 차압 기준값에 도달했을 때 정비 계획을 세울 수 있고,

불필요한 조기 교체나 뒤늦은 교체로 인한 설비 손상을 모두 방지할 수 있습니다.

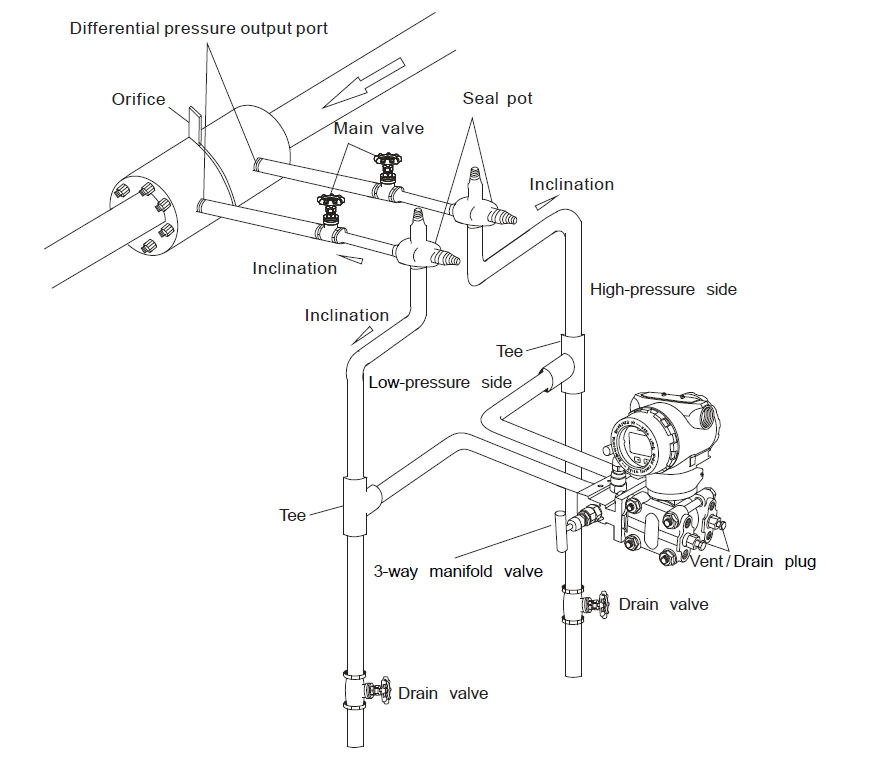

차압 트랜스미터 차압 측정 원리

제품 사양 요약

모델명	ALIA APT9000
측정 방식	차압식 (Differential Pressure)
측정범위	0-0.16kPa ~ 0-20MPa
정확도	±0.075% of span
출력	4-20mA + HART
방폭 등급	Ex ia IIC T5 / Ex db IIC T6
보호등급	IP67
사용온도	-25~95℃
전원	9-36VDC



적용 분야

• 정유·석유화학 공정 필터/스트레이너 차압 감시
• 저장탱크 레벨 측정(차압식)
• 오리피스·벤츄리 연동 유량 측정
• 보일러 드럼 수위 관리
• 방폭 구역 압력 모니터링



납기

재고 상황에 따라 상이하며, 일반적으로 발주 후 약 4주 소요됩니다.

정확한 납기는 문의 시 안내드립니다.



금액

측정범위, 방폭 사양, HART 유무 등 옵션에 따라 달라지므로

요구 사양 확인 후 별도 견적으로 안내드립니다.



---



필터 차압 감시는 설비 트러블을 예방하고 생산 효율을 지키는 관리 포인트입니다.

정유공장뿐 아니라 필터, 스트레이너, 집진기 등 압력 손실이 발생하는 모든 공정에 동일한 원리로 적용할 수 있습니다.



필터 차압 감시, 탱크 레벨 측정, 유량 측정 등 압력 관련 계측이 필요하시다면 언제든 문의해 주세요.

현장 상황에 맞는 최적의 솔루션을 제안해드립니다.
