기계 설비 스팀 공급라인 유량계, 모드버스 RTU 지원 볼텍스 방식으로 해결하기

산업용 기계를 설계·제작하는 업체는 완성품에 들어갈 계측 장비까지 함께 구성해야 하는 경우가 많습니다.

특히 스팀을 사용하는 설비라면, 실제 사용처에서 스팀 사용량을 실시간으로 확인하고

상위 시스템과도 연동할 수 있는 유량계가 함께 요구됩니다.



이번 글에서는 기계 설계 업체의 문의를 바탕으로,

지시부 일체형 와류식 유량계를 스팀 공급라인에 적용한 사례를 소개합니다.

KVTX-3000 볼텍스 유량계로 완성하는 스팀 유량 실시간 모니터링



공정 개요 – 설비 내 스팀 유량 실시간 확인이 필요한 이유

[보일러 스팀 공급] → [메인 밸브] → [KVTX-3000 와류식 유량계] → [기계 설비 공정부] → [유량 적정선 초과 시 Modbus RTU 신호 전송] → [부식 억제제(아민) 자동 공급]

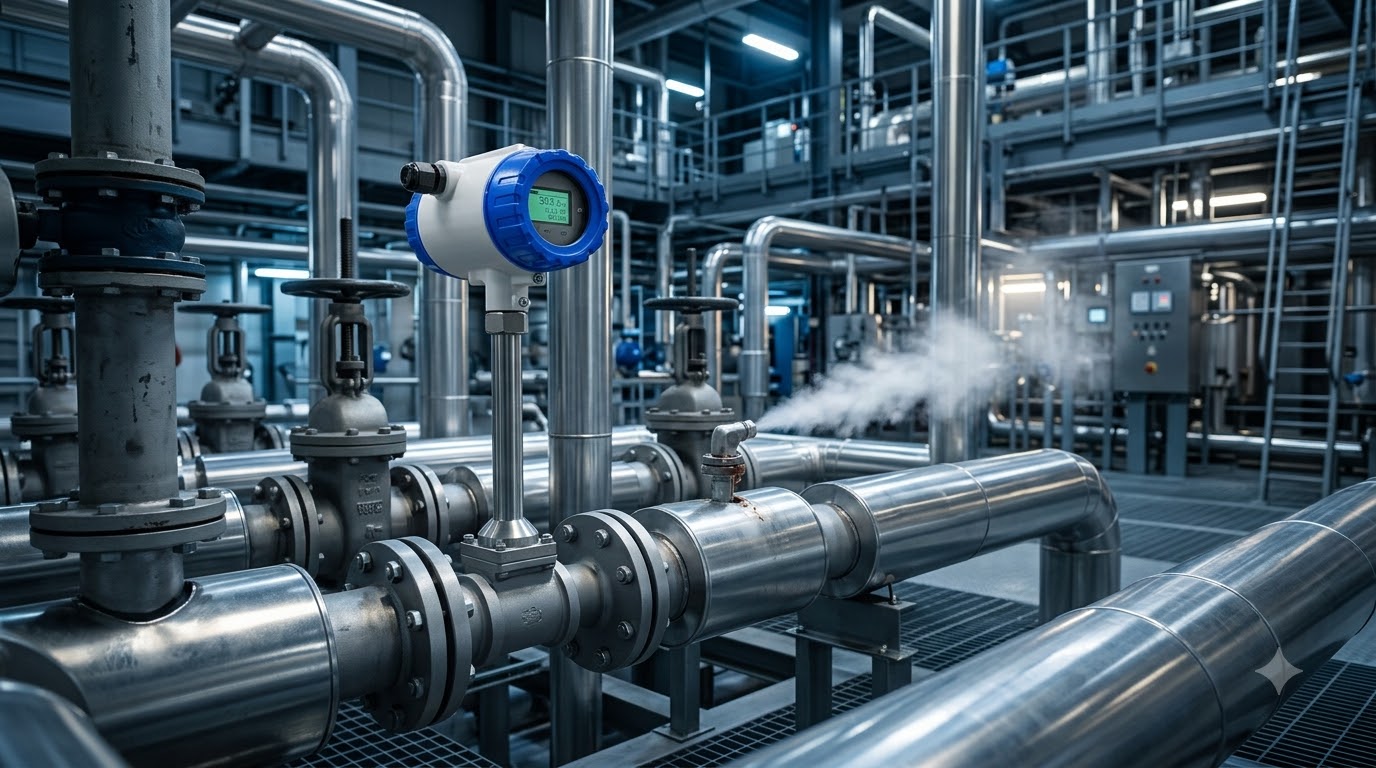

설비로 유입되는 스팀은 메인 밸브를 거쳐 공정부로 공급되며, 이 구간에 와류식 유량계를 설치해 실시간 유량을 계측합니다.

계측된 유량이 설정해 둔 적정선을 넘어서면 Modbus RTU 통신으로 신호를 전송해,

별도의 조작 없이도 부식 억제제(아민) 공급 장치가 자동으로 작동하는 구조입니다.



이번 문의는 산업용 기계를 설계·제작하는 OO머신으로부터 접수되었습니다.

실사용처인 한국OOO에서 제조 중인 기계에 스팀유량계를 함께 구성해 달라는 요청이었으며,

설비에 들어가는 스팀 사용량을 현장에서 바로 확인하고 상위 시스템으로도 값을 전송할 수 있어야 한다는 조건이 있었습니다.



요청 사양

구분	요청 사항
배관 사이즈	50A 또는 65A 중 1대 (설계 진행중)
유체 온도	최대 150℃
사용 압력	5K 미만
통신	Modbus RTU
출력	4-20mA
표시부	지시부 일체형
전원	AC220V 또는 DC24V



이 조건에서 스팀 계측에 특화된 와류식 유량계, KVTX-3000이 계기의 역할을 다음과 같이 수행합니다.

1. 실시간 유량 표시 – 지시부 일체형 구조로 현장에서 바로 스팀 사용량을 확인
2. 상위 시스템 연동 – Modbus RTU 통신으로 PLC·상위 관제 시스템과 데이터 연계
3. 아날로그 제어 대응 – 4-20mA 출력으로 기존 제어반과 호환
4. 안정적 측정 – 최대 150℃, 5K 미만의 사용조건에서도 정밀 계측 유지

스팀용 와류식 유량계

추천 솔루션: KVTX-3000 와류식 유량계

KVTX-3000은 액체, 가스, 포화증기, 과열증기까지 폭넓게 측정할 수 있는 산업용 볼텍스 유량계로,

지시부 일체형 구조와 다양한 통신 옵션을 지원해 이번 사례와 같은 설비 내장형(OEM) 계측에 적합합니다.



주요 특징

• 단순화된 설정 및 자가진단 기능
• 자동 온도 및 압력 보상 옵션
• 15mm~300mm까지 다양한 크기 선택 가능
• HART 신호 및 펄스 출력이 있는 4-20mA
• 최대 350℃까지 대응 가능한 넓은 온도 범위
• 설정 및 교정값을 유지하는 메모리 기능

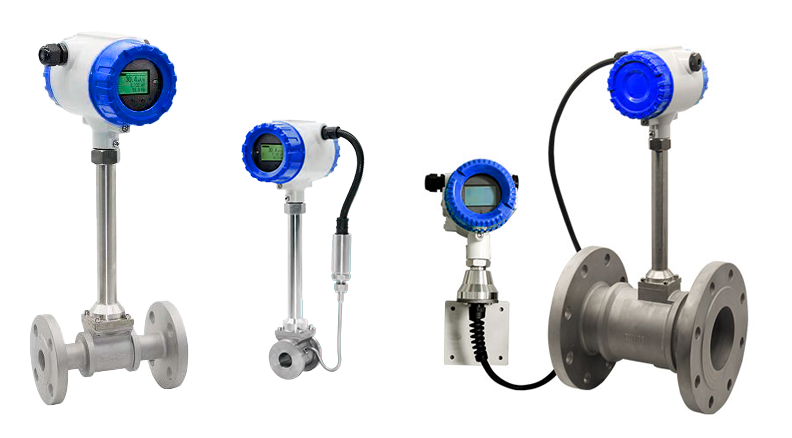

Vortex Flowmeter KVTX-3000



측정 원리 – 카르만 와류를 이용한 계측

볼텍스 유량계는 배관 내부에 설치된 볼텍스 발생체(Bluff body)를 유체가 통과할 때 발생하는

카르만 와류(Karman Vortex)의 발생 주파수가 유속에 비례한다는 원리를 이용합니다.



발생한 와류의 주파수를 센서가 감지해 유량으로 환산하는 방식으로,

가동부가 없어 유지보수가 간편하고 온도·압력 변화가 큰 스팀 라인에서도 안정적으로 대응합니다.





즉, KVTX-3000은 이번 사례처럼 설계 단계부터 배관 사이즈, 통신, 전원 조건이 함께 맞춰져야 하는 스팀 라인에서도 안정적인 유량 측정과 실시간 모니터링, 상위 시스템 연동까지 한 번에 해결할 수 있는 솔루션입니다.

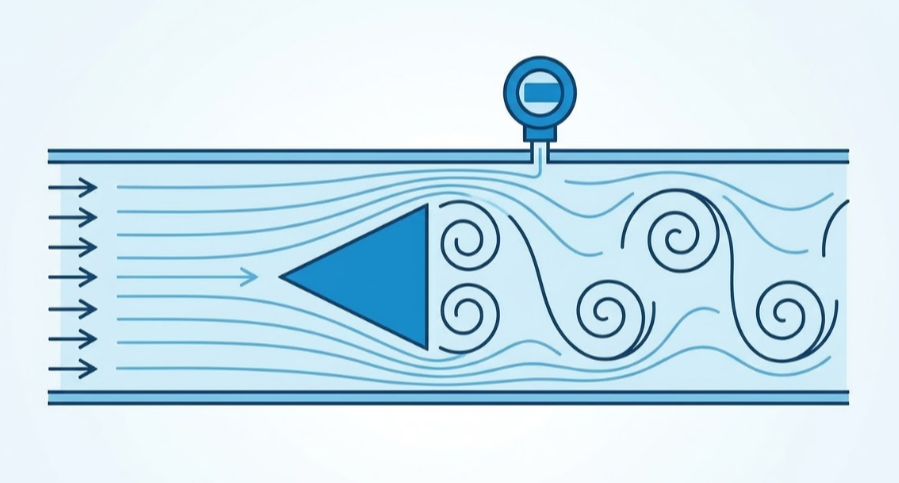

카르만 와류

제품 사양 요약

측정 유체	액체 / 가스 / 포화증기 / 과열증기
측정 방식	카르만 볼텍스(Karman Vortex) 방식
연결 타입	플랜지형(ANSI, DIN, KS) / 웨이퍼형
배관 연결 사이즈	15mm ~ 300mm (금번 적용 50A 또는 65A)
유량 범위 (Steam)	5.0 ~ 70 m/s
정확성	±1.0% of R.D.
재현성	±0.2% of R.D.
유체 측정 온도	-40 ~ 250℃ (옵션 350℃)
허용 압력	40 kgf/cm² Max
재질	Body: SS304(옵션 SS316) / Sensor: SS316L
전원	12-30V DC (표준), 프로젝트 사양에 맞춰 AC220V 구성 대응 가능
출력 신호	4-20mA (2-wire, isolated), Pulse 2-3000Hz
통신	RS485 Modbus, HART
보호등급	IP65
표시부	LCD 2 Line, 순간유량 6자리 / 적산유량 8자리 (지시부 일체형)



적용 분야

• 산업용 가스 및 증기 라인
• 산업용 액체 응용 분야
• 기계 설비 내장형 스팀 유량 모니터링 (OEM 계측 구성)



납기

재고 보유한 모델인 경우 일주일 이내 납기 가능합니다.

원하는 사양과 사이즈, 추가 옵션에 맞추어 주문제작하는 경우 30일 정도 납기일이 소요됩니다.

이번 문의 건은 설계 확정 후 제작에 들어갈 예정으로,

수요처 결정 시 최종 사양에 맞춰 제작·납품이 진행됩니다.



금액

사이즈 별, 사양별 금액이 달라 견적요청해주시면 최적의 솔루션과 단가로 대응해드리겠습니다.

---

기계 설비를 설계·제작하는 과정에서 스팀 등 유체 사용량을 실시간으로 확인해야 하는 요구가 늘고 있습니다.

KVTX-3000 볼텍스 유량계는 지시부 일체형 구조와 모드버스 통신, 4-20mA 출력을 모두 지원해

이러한 요구에 유연하게 대응할 수 있는 제품입니다.



설비에 들어가는 스팀 유량계 선정이나 견적이 필요하시다면,

씨엠솔루션의 전문 엔지니어와 함께 구체적인 상담을 받아보시기 바랍니다.
