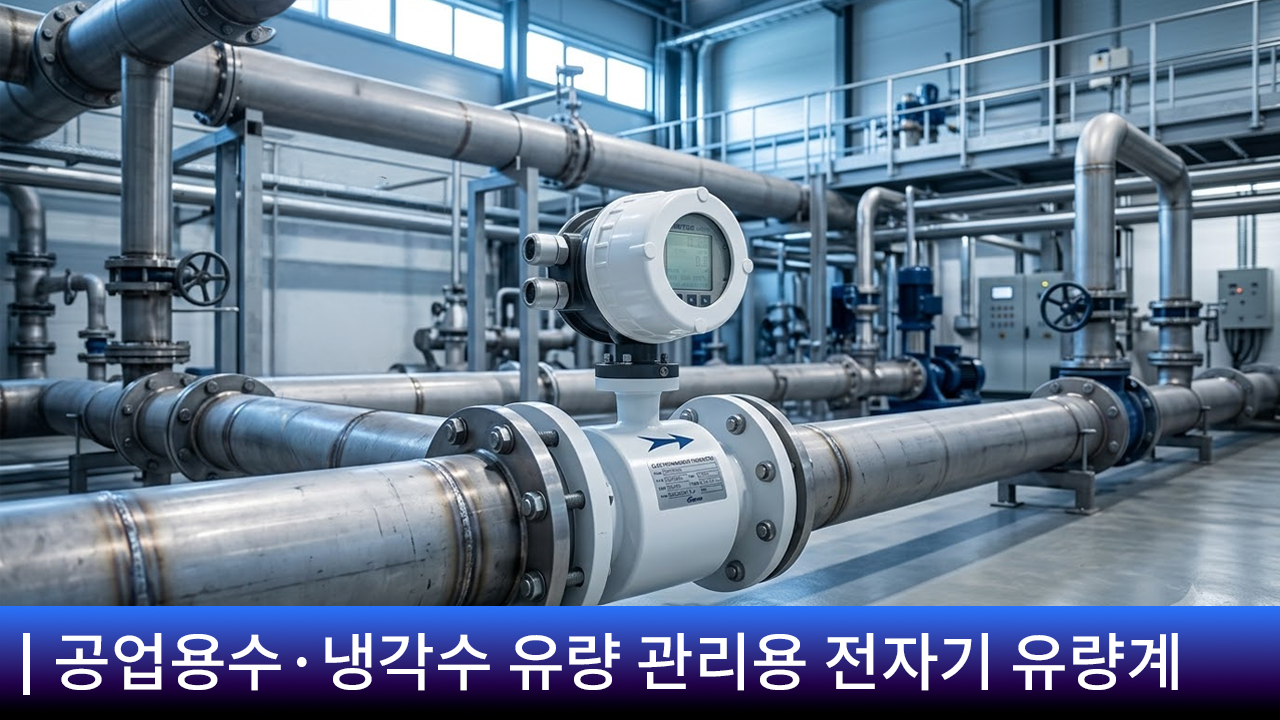

공업용수나 냉각수 라인에서 유량계를 오래 쓰다 보면 비슷한 고민이 반복됩니다.
터빈식이나 기계식 유량계는 내부 회전부가 마모되면서 오차가 커지고,
물에 섞인 이물질이 끼면 정지하거나 점검을 위해 라인을 세워야 합니다.
배관 내부에 걸리는 구조물 때문에 압력손실이 생기는 점도 부담입니다.
이런 현장에서는 구동부가 없는 전자기 유량계로 바꾸는 것만으로
마모·막힘·압력손실 문제를 한 번에 줄일 수 있습니다.
전도성 액체 유량 계측의 기준, KM-200 Series
현재 유량과 누적 적산 유량을 동시에 측정하며,
상·하수부터 공정용 액체까지 대부분의 산업 현장에 적용할 수 있는 액체 전용 유량계입니다.
전자 유량계(Electromagnetic Flowmeter)는 패러데이의 전자기 유도 법칙을 기반으로,
자기장 속을 통과하는 전도성 유체의 유속과 유량을 측정합니다.
공정 개요
취수/공급 → 배관 이송 → 전자기 유량계(KM-200) 계측 → 공정 사용/방류
(신호 출력) 4-20mA / Pulse / RS-485 → PLC·DCS·원격감시
이런 현장에 적용됩니다
- 상·하수 처리 시설 (정수, 처리수, 방류수)
- 공업용수 / 냉각수 / 순환수 라인
- 화학 공정 (침전물 없는 액상 화학약품)
- 식품 공정 (세정수, 공정수 등)
- 제약·바이오 공정 (순수, 공정용 액체)
- 보일러 급수, 열교환기 순환수
- 농업·관개 시설 용수 관리
계기의 역할
- 유량 실시간 감시: 순간 유량과 누적 유량을 현장 지시부에서 바로 확인
- 원격 전송: 4-20mA, Pulse, RS-485(Modbus RTU)로 PLC·DCS에 연동
- 사용량 관리: 적산값 기준으로 용수 사용량과 공급량 비교
- 이상 알림: Alarm 출력으로 유량 이상 시 즉시 인지
추천 솔루션: KM-200 Series
기존 유량계 때문에 겪던 문제가 이렇게 개선됩니다.
| 기존 현장의 문제 | KM-200 적용 후 |
| 회전부 마모로 시간이 지날수록 오차 증가 | 구동부가 없어 마모될 부분이 없음 |
| 배관 내부 구조물로 인한 압력손실 | 배관 내부에 걸리는 구조물이 없어 압력손실이 없음 |
| 이물질이 끼어 정지, 잦은 점검 | 막힐 부분이 없는 구조로 점검 부담 감소 |
| 지시부 위치 때문에 설치가 까다로움 | 일체형/분리형 2타입 중 현장에 맞게 선택 |
주요 특징
- 현재 유량 및 누적 적산 유량 측정
- 구동부가 없어 압력손실이 없음

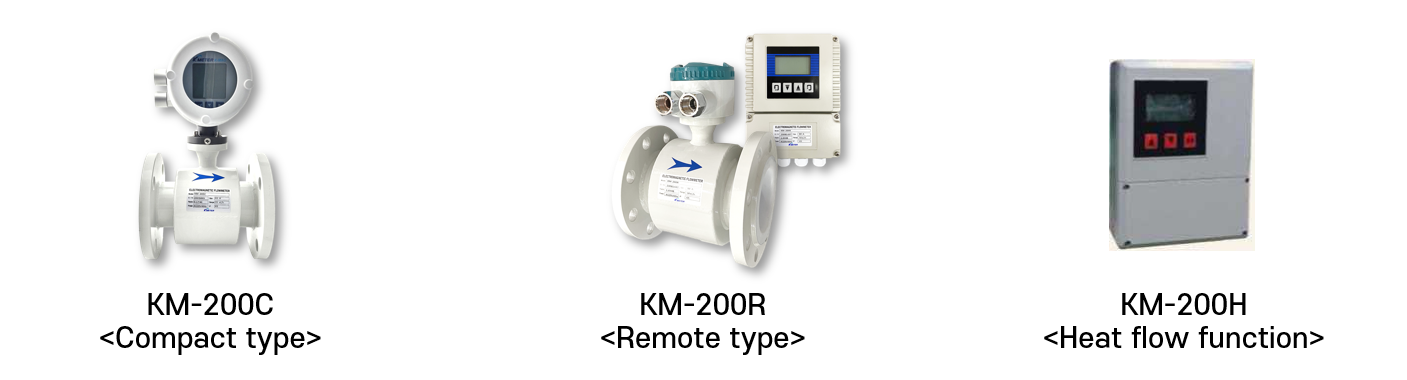

- 지시부 일체형(KM-200C) / 분리형(KM-200R) 2타입, 열량 기능형(KM-200H)도 제공
- ANSI, DIN, KS 등 다양한 연결 규격 제공
- 정확도 ±0.5% of R.D.
- 5자리 순간 유량 / 9자리 적산 유량 백라이트 표시
- 라이닝 PTFE·PFA·네오프렌·폴리우레탄·PP, 전극 SUS316L·하스텔로이-C·티타늄·탄탈륨 등 유체에 맞는 재질 선택

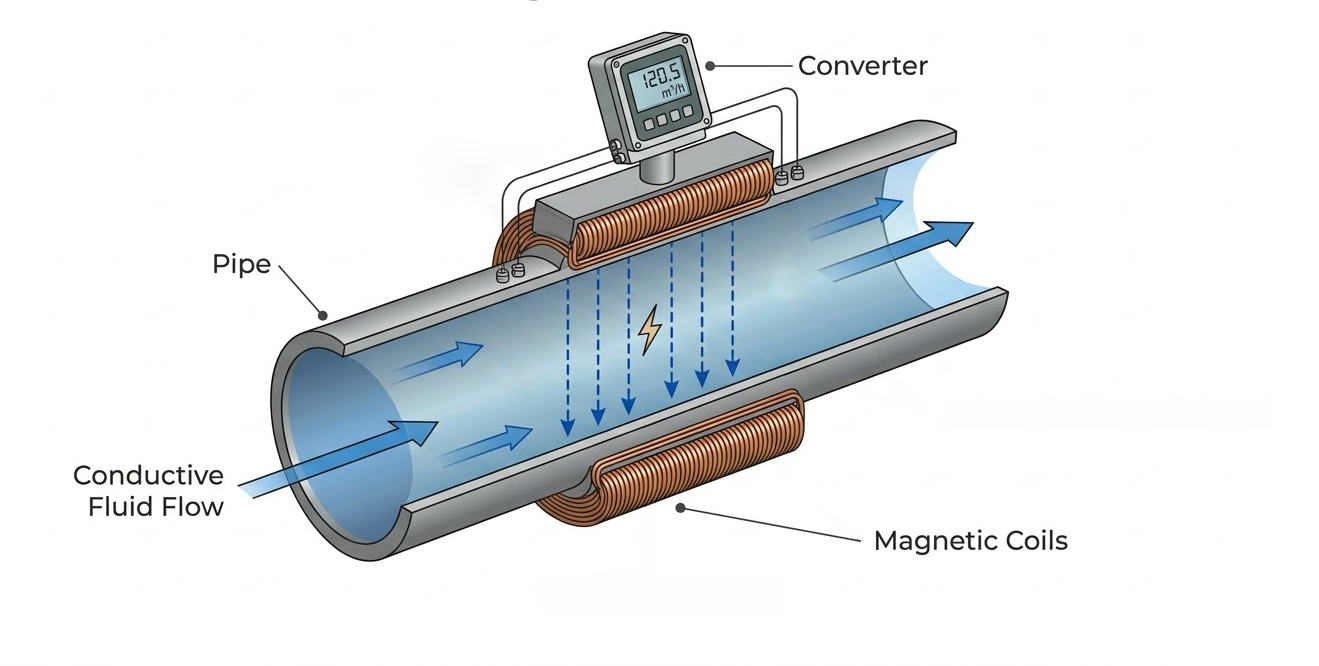

측정 원리
전자기 유량계는 패러데이의 전자기 유도 법칙을 이용합니다.
배관 양쪽에 설치된 코일이 자기장을 만들고, 그 사이를 전도성 액체가 지나가면 유속에 비례하는 기전력이 발생합니다.
이 신호를 양쪽 전극이 검출해 변환기가 유속과 유량으로 계산합니다.
즉, 배관 안에서 움직이는 부품이 없기 때문에 회전부 마모나 막힘이 생기지 않고,
압력손실 없이 안정적으로 유량을 측정할 수 있습니다.
KM-200은 마모·막힘·압력손실로 고민하던 용수 라인을 구동부 없는 구조로 바꿔,
유지보수는 줄이고 계측 신뢰도는 높이는 전자기 유량계입니다.
제품 사양 요약
| 타입 | 지시부 일체형(Compact) / 분리형(Remote) / 열량 기능형 |
| 연결 | KS, ANSI, DIN |
| 배관 크기 | 3mm ~ 2,000mm |
| 유속 범위 | 0.1 m/s ~ 15 m/s |
| 정확도 | ±0.5% of R.D. |
| 전도도 | 5 μS/cm 초과 (최소 20 μS/cm) |
| 라이닝 | PTFE, PFA, Neoprene, Polyurethane, PP |
| 플랜지·바디 | Carbon Steel, SS304, SS316 |
| 전극 | SUS 316L, Hastelloy-C, Titanium, Tantalum 등 |
| 유체 온도 | PTFE/PFA -40~130℃, Neoprene -20~70℃, 분리형 -40~180℃ |
| 주변 온도 | -25 ~ 60℃ |
| 전원 | AC 95~230V(50/60Hz), DC 24V / 20W 이하 |
| 출력 | Analog 4-20mA, Pulse, Alarm |
| 통신 | RS-485(Modbus RTU), HART |
| 보호등급 | IP65 / IP68(옵션, 분리형) |
| 케이블 | 10m 표준 (10m 초과 옵션) |
배관 구경과 유속에 따라 측정 유량이 정해집니다.
예를 들어 100A 배관은 유속 1m/s에서 약 28.27m³/h, 3m/s에서 약 84.82m³/h입니다.
유속이 너무 낮지 않도록 구경을 선정해야 하며,
유체 종류에 따라 라이닝과 전극 재질을 달리 선택해야 합니다.
납기
사양(구경, 재질, 연결 규격)에 따라 달라지므로 문의 시 안내드립니다.
금액
구경과 재질 사양에 따라 다르며, 견적 요청 주시면 신속히 회신드립니다.
용수·폐수·공정수 라인의 유량계 때문에 반복되는 점검과 오차로 고민이라면,
구동부 없는 전자기 유량계로의 교체를 검토해 보세요.
구경, 유체 종류, 온도, 압력을 확인해 주시면 적합한 라이닝·전극 재질까지 함께 제안드립니다.
지금 바로 문의 주시면 현장에 맞는 KM-200 사양으로 견적을 보내드립니다.
