폐가스·연소 공기 라인 유량 측정, 본질안전 방폭 차압식 유량계 트랜스미터로 관리하기

연소 설비나 폐가스 처리 설비에서는 배관을 흐르는 공기와 가스의 양을 정확히 아는 것이 안전과 효율의 출발점입니다. 연소 공기 유량이 흔들리면 공연비가 틀어지고, 폐가스 유량을 놓치면 처리 설비 부하를 예측하기 어렵습니다.

이런 라인에는 이미 오리피스나 벤투리 같은 차압 발생 요소가 설치된 경우가 많습니다. 이때 차압 신호를 유량값으로 바로 환산해 보여주는 ALIA APT9500 스마트 차압식 유량계 트랜스미터를 소개합니다.

가스 및 에어 라인 유량 측정, 본질안전 방폭 차압식 유량계 트랜스미터로 관리하기



공정 개요

[연소 공기 라인]
송풍기(Blower) → 연소 공기 배관 → 오리피스 차압 발생 → APT9500 (차압→유량 환산) → 유량 측정

[폐가스 라인]
공정 폐가스 발생 → 폐가스 포집 배관 → 오리피스 차압 발생  → APT9500 (차압→유량 환산) → 유량 측정

차압식 유량계 트랜스미터 적용 산업

적용 유체 및 산업

연소 공기, 가열로·소각로 폐가스, 공정 배기 가스 등 가스 계열 배관이 주 대상입니다.

알루미늄·금속 가열로, 보일러, 화학·석유화학 공정, 소각·폐가스 처리 설비처럼 가스 취급 구역에서 많이 쓰입니다.

이런 현장은 방폭 요건이 붙는 경우가 많아, 방폭 사양을 함께 검토해야 합니다.

계기의 역할

1. 연소 공기 유량 감시: 버너로 들어가는 공기량을 확인해 공연비 관리에 활용합니다.
2. 폐가스 처리량 파악: 처리 설비로 유입되는 폐가스 유량을 실시간으로 확인합니다.
3. 유량 적산: 일·월 단위 사용량, 처리량 관리에 쓰입니다.
4. 차압 동시 확인: 유량과 차압을 함께 표시해 오리피스 상태와 배관 이상을 점검할 수 있습니다.
5. 신호 전송: 4-20mA, 펄스, HART 통신으로 PLC·DCS에 연동합니다.

차압식 유량계 트랜스미터 APT9500 Series 구성 가능한 액세서리

추천 솔루션: ALIA APT9500 Series

APT9500은 차압식 유량계용 스마트 트랜스미터입니다.

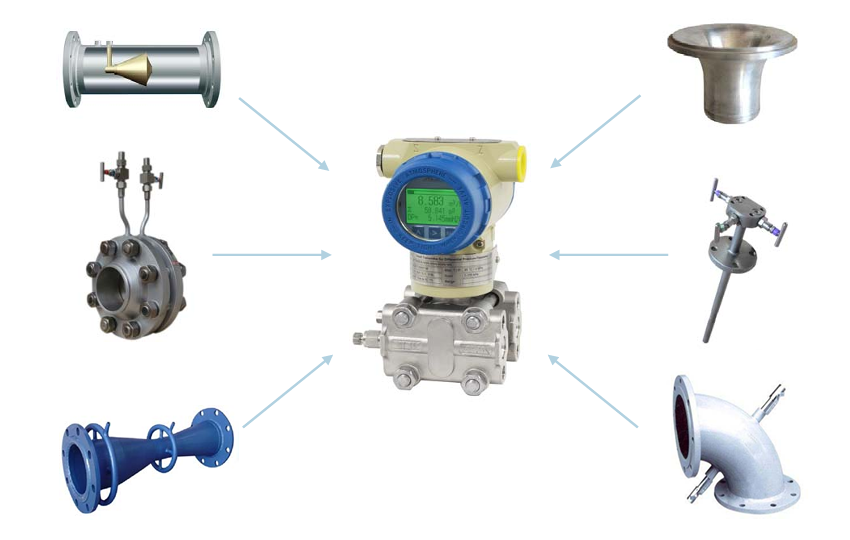

오리피스, 벤투리, 아누바, V-콘 등 다양한 차압 센서와 조합해 쓸 수 있고, 마이크로컴퓨터가 차압을 유량값으로 환산해 LCD에 바로 보여줍니다.

주요 특징

• 차압 신호를 유량값으로 환산해 LCD에 직접 표시
• 유량, 적산, 차압을 동시에 표시 (9자리 적산, 6자리 유량)
• 정확도 ±0.075%, 2년 안정성 ±0.15%(URL 기준)
• 4-20mA, 스케일드 펄스 출력, HART 통신(호환) 지원
• 본체 키패드로 파라미터 직접 설정, 버튼 조작으로 자동 영점 보정
• 컨버터를 6방향으로 회전할 수 있어 설치가 편리
• 방폭 및 방수 하우징: 본질안전 Eex ia IIC T5(표준), 내압방폭 Ex db IIC T6(옵션), IP67
• 다이아프램 재질 SS316L, Hastelloy B/C, Monel, Tantalum 중 선택 가능

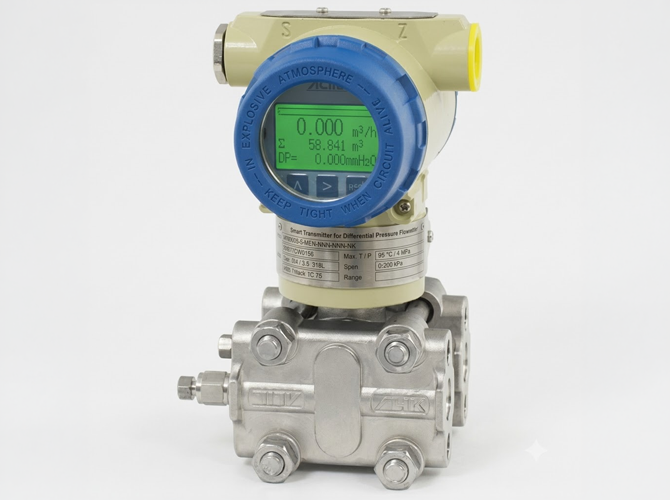

Differential Pressure Transmitter APT9500 Series

측정 원리

차압식 유량 측정은 배관 안에 오리피스 같은 조임 장치를 설치해 시작됩니다.

유체가 조임부를 지나면 속도가 빨라지면서 압력이 떨어지고, 앞뒤에 압력차(차압)가 생깁니다.

이 차압은 유량의 제곱에 비례하므로, 차압을 측정하면 유량을 구할 수 있습니다.

유량(Q) ∝ √차압(ΔP)

APT9500은 조임부 앞뒤의 압력을 고압(H)측과 저압(L)측으로 받아 차압을 측정합니다.

내부 마이크로컴퓨터가 이 값을 유량으로 환산해 화면에 표시하고, 출력 신호로 내보냅니다.

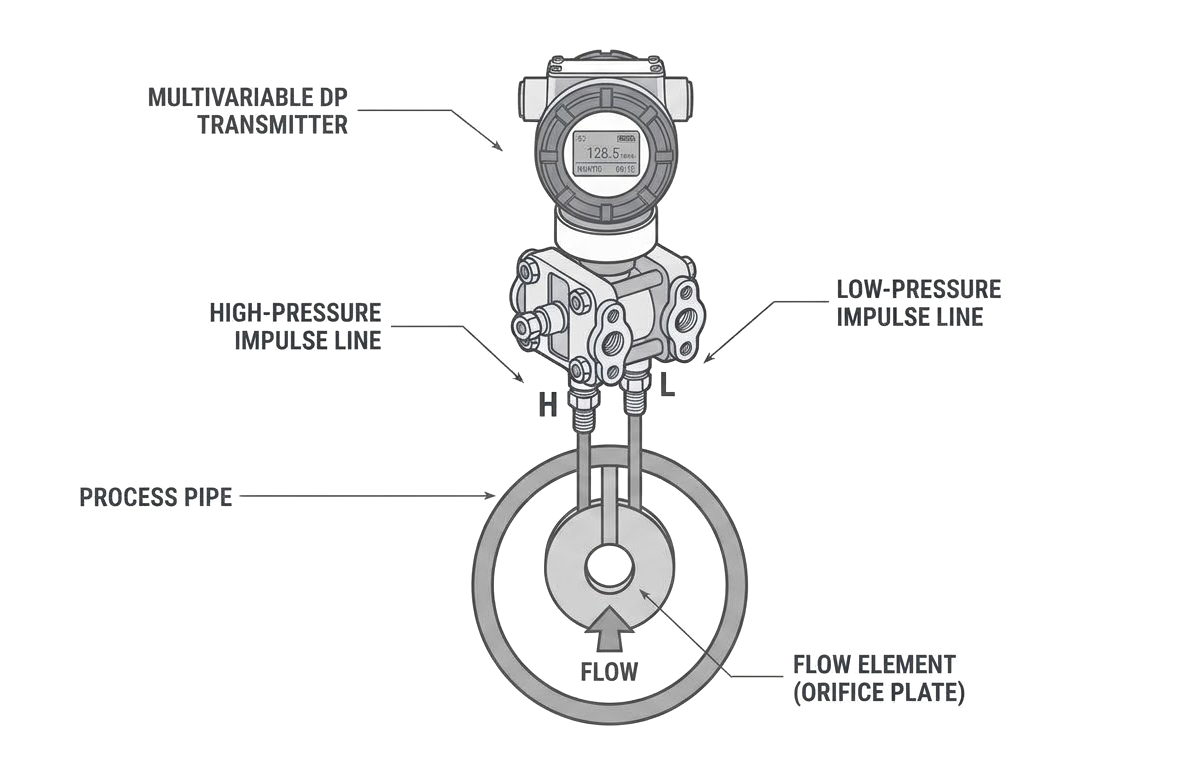

차압식 유량계 트랜스미터 구조



즉, 기존에 오리피스가 설치된 라인이라면 차압 트랜스미터를 APT9500으로 교체하는 것만으로 현장에서 유량과 적산값을 바로 확인할 수 있습니다. 새로 구성하는 라인에서도 차압 발생 요소와 조합해 유량 계측 시스템을 구성할 수 있습니다.



제품 사양 요약

모델	ALIA APT9500 Series
측정 유체	액체, 가스, 증기
용도	차압식 유량 측정
압력 범위	0~2,500kPa (레인지 코드별 구분)
유량 범위	0~999999
턴다운비	20:1
정확도	±0.075% of span
안정성	±0.15% of URL / 2년
사용 온도	-25~95°C
주위 온도	-25~80°C
최대 압력	40MPa
출력	4-20mA (2선식) + HART(호환), 스케일드 펄스
전원	9~36VDC
표시	적산 9자리, 유량 6자리 / 유량 엔지니어링 단위 32종
방폭	본질안전 Eex ia IIC T5 (표준) / 내압방폭 Ex db IIC T6 (옵션)
보호등급	IP67
다이아프램	SS316L / Hastelloy B, C / Monel / Tantalum
O-ring	Buna-N / Viton / PTFE
충전액	실리콘 오일 / 불소 오일
프로세스 연결	1/4-18 NPT (1/2-14 NPT 어댑터 사용)
케이블 인입	M20 컨딧 / 1/2" NPT(암)
크기 / 무게	102(W)×188(H)×130(D) mm / 3.5kg





적용 분야

• 연소 공기·보조 공기 배관 유량 감시
• 가열로·소각로 폐가스 배관 유량 관리
• 보일러 연료 가스·증기·급수 라인 유량 계측
• 석유화학·화학 공정 가스 배관
• 압축공기, 질소 등 유틸리티 배관
• 기존 오리피스, 벤투리, 아누바, V-콘 설치 라인의 트랜스미터 교체

납기

사양(압력 레인지, 재질, 방폭 옵션)에 따라 달라지므로 현장 조건 확인 후 안내드립니다.

금액

사양과 수량에 따라 견적으로 안내드립니다.



---

폐가스와 연소 공기 라인은 유량을 정확히 파악해야 설비를 안정적으로 운영할 수 있습니다.

방폭 사양 선택, 차압 발생 요소와의 조합, 압력 레인지 선정까지 현장 조건에 맞춰 검토해 드립니다.

유체 종류, 배관 사이즈, 운전 압력과 온도, 방폭 여부를 알려주시면 적합한 사양으로 견적을 안내해 드리겠습니다.
