냉각수·급수 탱크 레벨 감시, 4~20mA 전송 가능한 자기식 레벨 게이지로 해결하기

발전소의 냉각수 탱크와 급수 탱크는 레벨이 떨어지면

펌프 공회전이나 급수 부족으로 이어질 수 있어 항상 확인해야 하는 설비입니다.



넓은 설비 구역에서는 탱크마다 현장 지시계를 읽으러 가는 것도 일이고,

제어실에서는 원격 신호로 레벨을 확인해야 합니다.



자기식(마그네틱) 플랩 레벨 게이지는

탱크 옆에 설치하면 레벨에 따라 표시판의 색상이 바뀌어 멀리서도 레벨을 알아볼 수 있습니다.

여기에 4~20mA 신호까지 더하면 현장 육안 확인과 제어실 원격 감시를 하나의 계기로 해결할 수 있습니다.

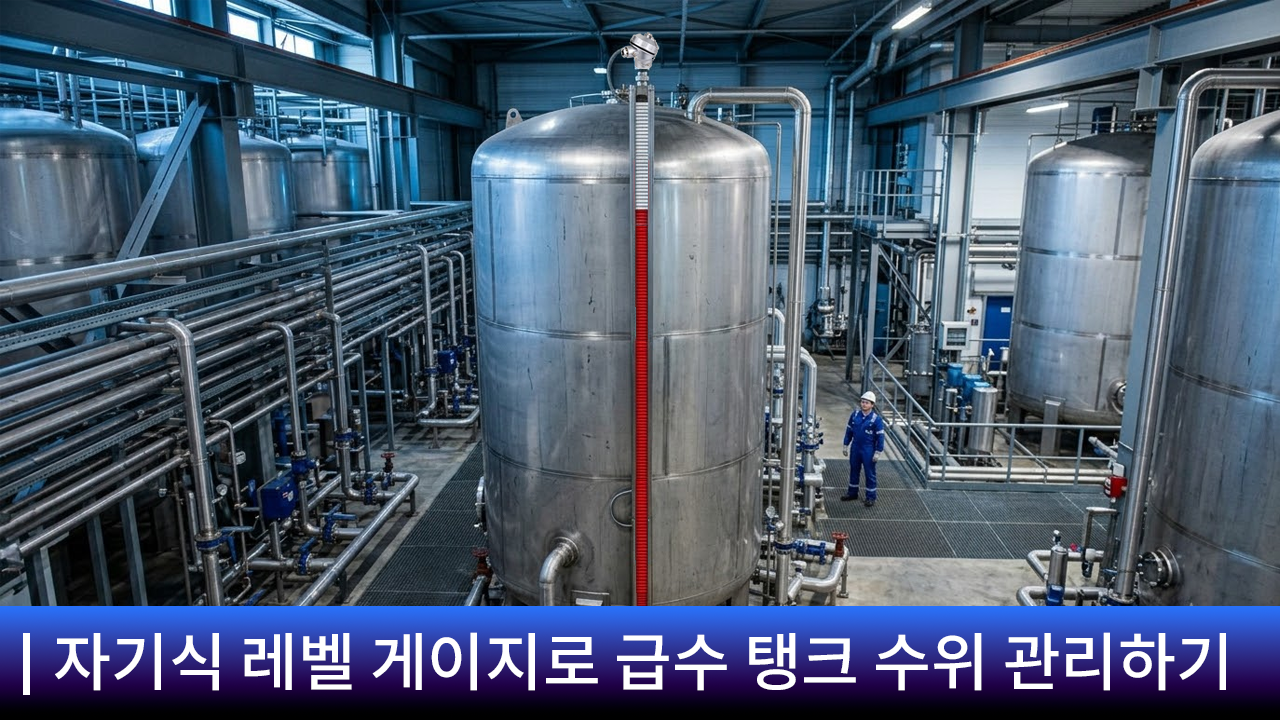

색상 변화로 멀리서도 확인하고, 4~20mA로 제어실까지 전송하는 냉각수·급수 탱크 마그네틱 레벨 게이지



공정 개요

냉각수 라인
보충수 → 냉각수 탱크(냉각탑 수조) → 순환펌프 → 열교환기(복수기) → 냉각탑 → 냉각수 탱크



급수 라인
용수(원수) → 수처리 설비 → 급수 탱크 → 급수펌프 → 보일러 급수 라인

두 라인 모두 탱크 레벨이 일정 범위를 유지해야 펌프가 공회전하지 않고 설비로 물 공급이 끊기지 않습니다. 자기식 플랩 레벨 게이지는 냉각수 탱크와 급수 탱크에 설치해 레벨을 확인하고 경보 신호를 출력합니다.

• 냉각수 라인은 냉각탑에서 물이 증발하거나 배출되면 탱크 레벨이 내려가므로 보충수를 공급하게 됩니다.
• 급수 라인은 수처리를 마친 물이 급수 탱크에 저장된 뒤 급수펌프로 공급되므로, 탱크 레벨이 곧 공급 안정성입니다.



계기의 역할

발전소에는 냉각수 탱크, 보충수 탱크, 급수 탱크처럼 물을 저장하고 공급하는 탱크가 여러 곳에 흩어져 있습니다.

탱크마다 레벨 관리 방식이 다르면 점검자가 일일이 확인해야 하고, 레벨 이상을 발견하는 시점도 늦어질 수 있습니다.

자기식 레벨 게이지를 설치하면 다음과 같은 점이 달라집니다.

1. 현장 레벨 육안 확인: 표시판 색상이 바뀌어 멀리서도 현재 레벨을 알 수 있습니다.
2. 원격 레벨 감시: 4~20mA 신호를 제어실 DCS·PLC로 전송해 실시간으로 감시합니다.
3. 상·하한 경보: 스위치 출력으로 저수위·고수위 경보나 펌프 보호 신호를 출력할 수 있습니다.
4. 점검 부담 감소: 순회 점검 시 표시판만 보고 레벨을 파악할 수 있어 점검 시간이 줄어듭니다.

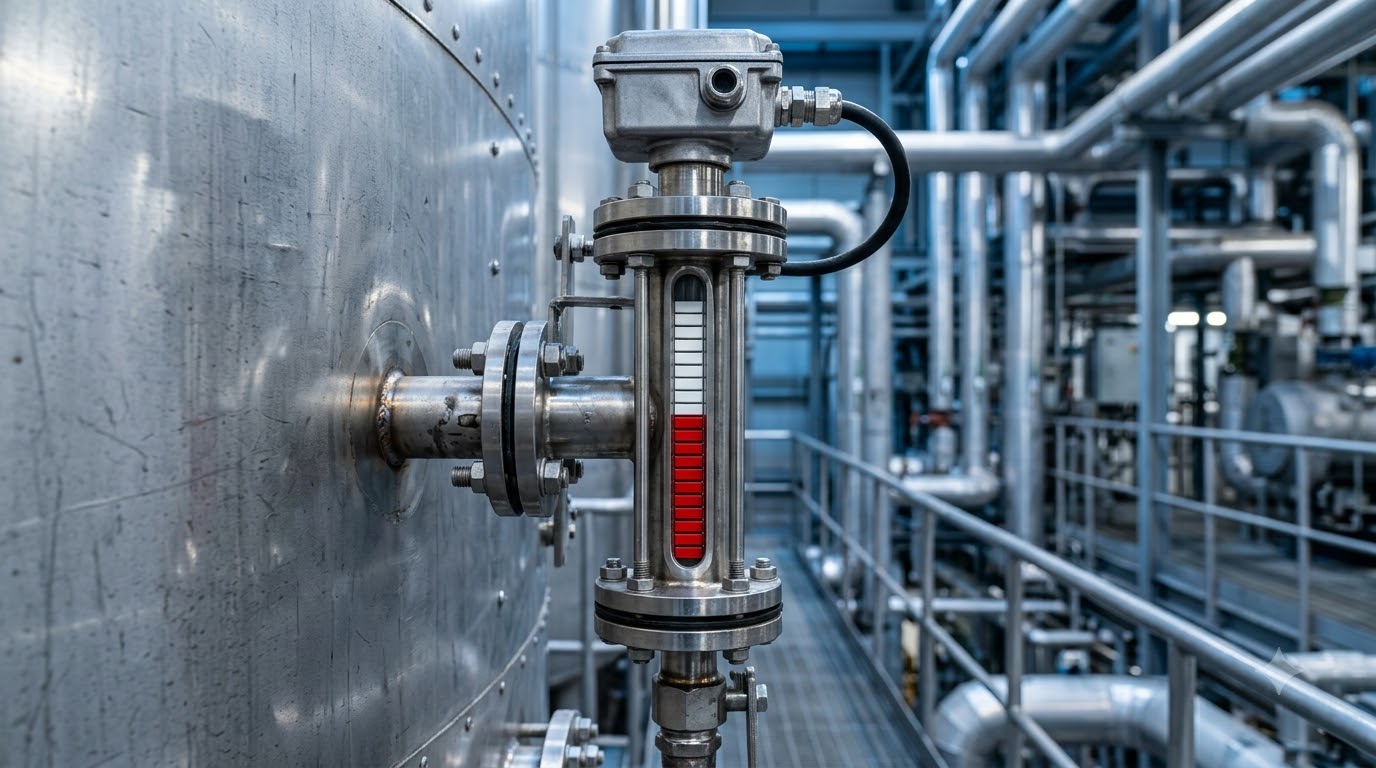

탱크 측면에 설치된 자기식 플랩 레벨 게이지



추천 솔루션: 자기식 플랩 레벨 게이지 (Magnetic Flap Level Gauge)

주요 특징

• 멀리서도 쉬운 레벨 확인: 레벨 변화에 따라 표시판 색상이 바뀌어 조명 조건과 관계없이 한눈에 확인됩니다.
• 현장 지시는 무전원: 플로트와 자석 원리로 동작하기 때문에 현장 지시에는 외부 전원이 필요하지 않습니다.
• 원격 전송 옵션: 2선식 4~20mA 출력으로 제어실 연동이 가능합니다.
• 스위치 출력: 상·하한 경보 및 펌프 제어 신호에 활용할 수 있습니다.
• 밀폐 구조: 액체가 외부로 노출되지 않는 구조라 누설 위험이 적습니다.
• 간단한 구조: 기계식 플로트 방식이라 고장이 적고 유지보수가 쉽습니다.
• 재질 선택: 매체에 맞춰 접액부 재질을 선택할 수 있습니다.
• 설치 방식 선택: 측면 설치, 바이패스 측면 설치, 상부 설치 등 탱크 조건에 맞는 설치 방식을 고를 수 있습니다.

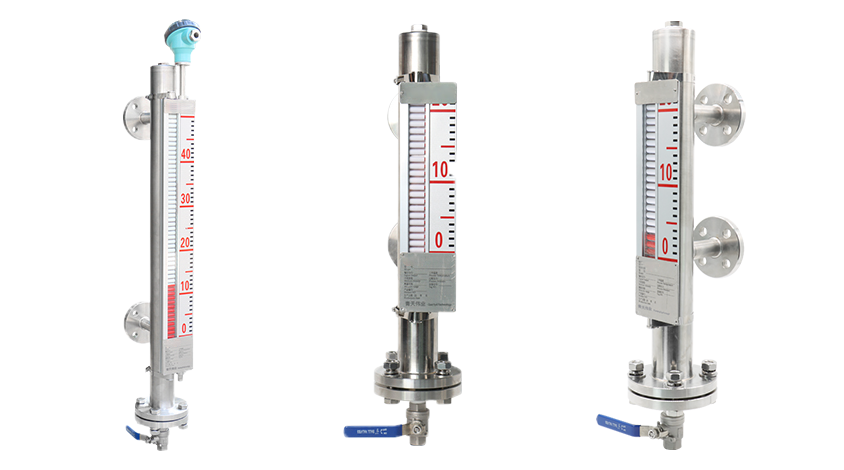

Magnetic Level Gauge



측정 원리

탱크 옆의 챔버(측정관) 안에는 자석이 내장된 플로트가 들어 있고,

플로트는 탱크 내 액위와 같은 높이로 오르내립니다.



플로트 안의 자석이 움직이면 챔버 외부에 배열된 플랩(표시판)이 차례로 회전하며 색상이 바뀝니다.

이 색상 경계가 곧 현재 레벨입니다.



4~20mA 전송 옵션은 같은 원리로 플로트의 자기 위치를 검출해 레벨에 비례하는 전류 신호로 변환합니다.

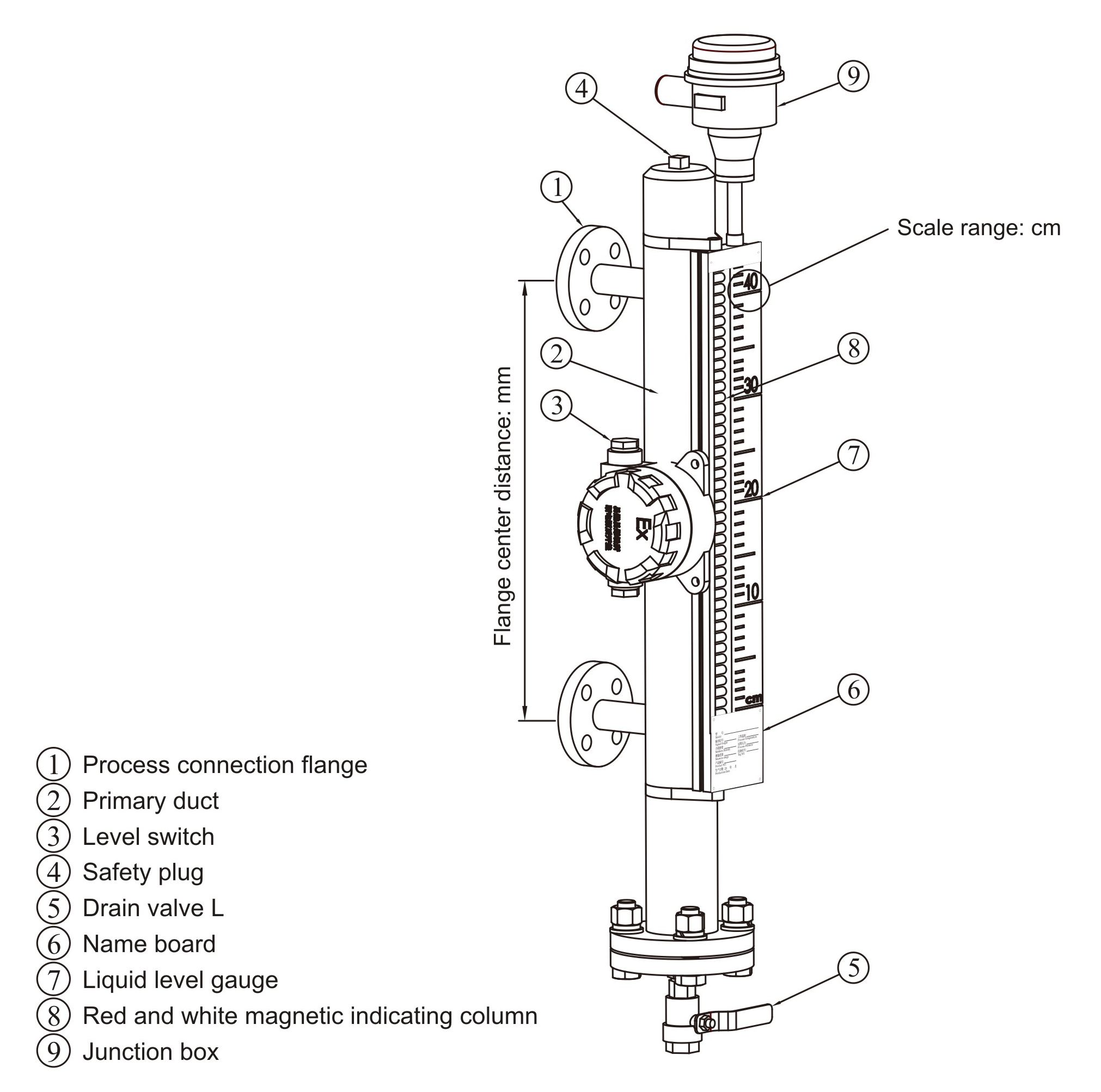

마그네틱 레벨 게이지(Magnetic Level Gauge) 구조



즉, 탱크 액위 → 플로트 상승·하강 → 자석에 의한 플랩 회전 → 색상 변화로 육안 확인 → (옵션) 4~20mA·스위치 신호 출력으로 이어지는 방식이라,

현장 지시는 전자 부품 없이 기계식으로 동작해 신뢰성이 높고,

필요한 경우 4~20mA 출력으로 원격 감시까지 확장할 수 있습니다.



제품 사양 요약

제품명	자기식 플랩 레벨 게이지 (Magnetic Level Gauge)
매체 온도	-120℃~80℃ / -20℃~80℃ / -20℃~140℃ / -20℃~350℃ (구간별 선택)
작동 압력	1.0 / 1.6 / 2.5 / 4.0 / 6.4 / 10 / 16 MPa
전원	13~36 VDC (4~20mA 원격 전송 옵션 사용 시)
출력 신호	2선식 4~20mA DC
스위치 출력	AC 70VA, DC 50W
지시 방식	플랩(색상 변화) 표시
설치 방식	측면 설치, 바이패스 측면 설치(상부/하부 지시), 상부 설치(내부 플로트·방파형·고점도용), 위생 표준형, 하부 설치(방파형), 가이드웨이브레이더 조합형 등

※ 사용 온도·압력·재질은 현장 조건에 맞춰 선정합니다.



적용 분야

• 발전소 냉각수·보충수·급수 탱크
• 화학 공장 케미컬 저장 탱크
• 정수·수처리 약품 저장조
• 석유·가스 저장 탱크
• 식품·음료 제조 공정 탱크
• 제약 공정 탱크
• 저수조·물탱크

마그네틱 레벨 게이지 활용 산업



납기

주문 제작 기준으로 일반 사양은 영업일 기준 약 7일, 특수 사양은 약 4주가 소요됩니다.



금액

설치 방식, 측정 길이, 재질, 출력 옵션에 따라 달라지므로 사양을 확정해주시면 견적으로 안내드립니다.



---



발전소 냉각수·급수 탱크는 레벨을 놓치지 않는 것이 곧 설비 안정 운전의 출발점입니다.

자기식 플랩 레벨 게이지는 멀리서도 색상으로 레벨을 확인하는 현장 지시와

4~20mA 원격 전송을 함께 갖춘 실용적인 선택입니다.



탱크 레벨 계기 교체나 신규 설치를 검토 중이시라면, 탱크 크기와 설치 위치, 필요한 출력 신호를 알려주세요.

현장에 맞는 사양으로 제안드리겠습니다.
